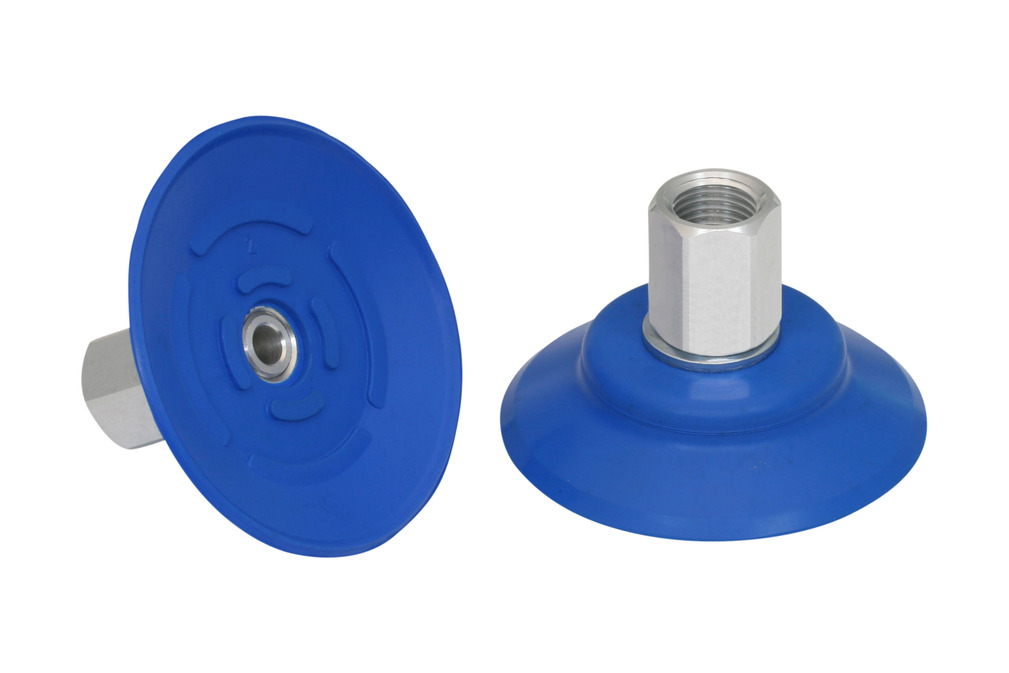

PFYN 60 HT1-60 G1/4-IG
物料号: 10.01.01.11156
扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
| 螺纹接头材料 | 铝 |
| 真空连接 | G1/4"-F |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 5.5 mm |
| 最大值（S） | 64 mm |
| Ds | 60 mm |
| G1 | G1/4"-F |
| H | 39 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 4.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 125 N |
| 卷数 | 10 cm³ |
| 工件最小半径（凸面） | 100 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 60 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 36.9 g |
| 产品系列 | PFYN |
| 吸盘折数 | 0 |
文件
文件
备件
PFG 60 HT1-60 N009 M10x1.25-IG10.01.01.11169扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 60 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
