SUF 40 HT1-60 SC050
物料号: 10.01.01.13995
吸盘（圆形，扁平），用于 流程安全处理 光滑或略带粗糙的表面
| 尺寸 | 40 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |

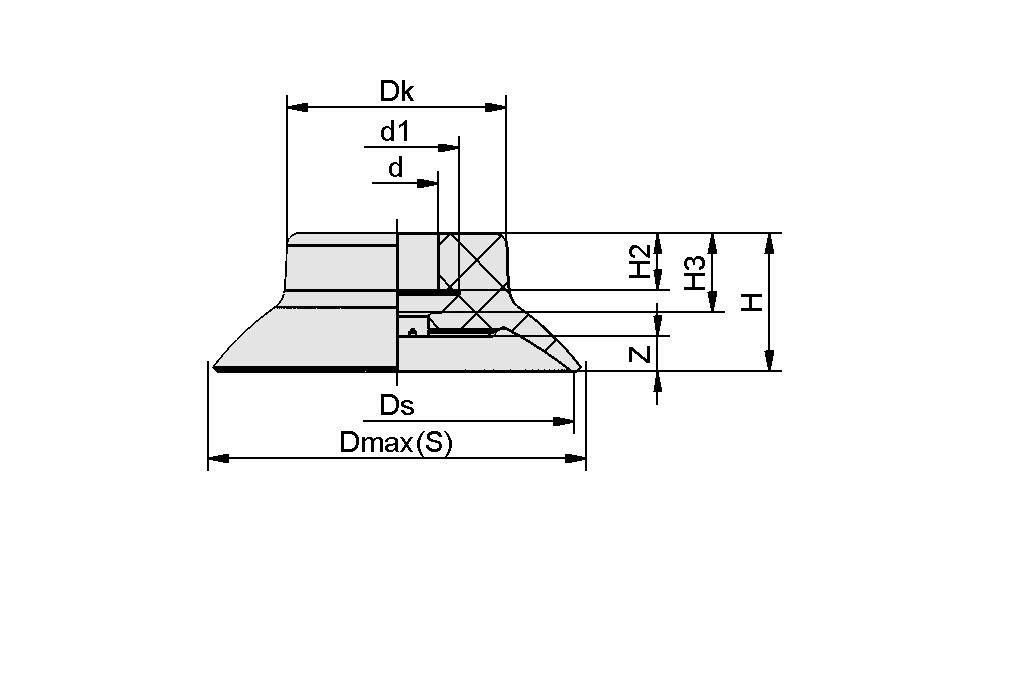

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d1 | 17.2 mm |
| d | 11 mm |
| Dk | 24.8 mm |
| 最大值（S） | 44 mm |
| Ds | 40 mm |
| H | 16 mm |
| H2 | 6.8 mm |
| H3 | 9.3 mm |
| Z（吸盘行程） | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 61 N |
| 拉脱力 | 61 N |
| 卷数 | 3.8 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 尺寸 | 40 |
| 接头系列 | SC050 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 8.5 g |
| 产品系列 | SUF |
