SC 050 G1/8-IG
物料号: 10.01.06.04308
吸盘接头，"SchmalzConnector"型
| 连接类型 | 050 |
| 真空连接 | G1/8"-F |
| 装配长度 | 14 (mm) |
| 公称直径 dn | 6.1 (mm) |

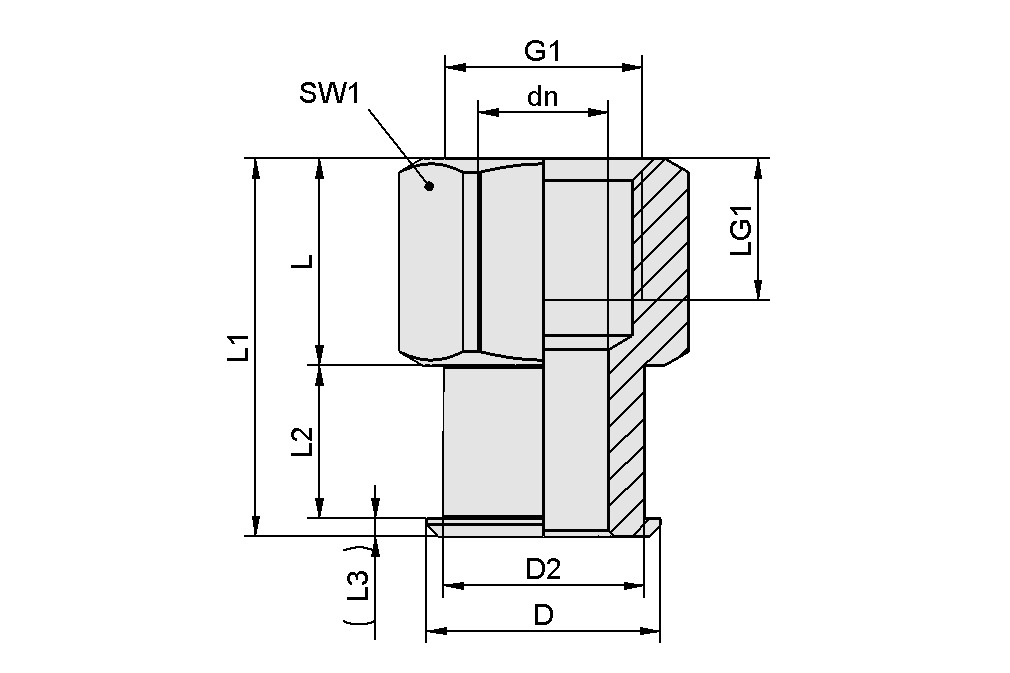

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 17 mm |
| D2 | 12 mm |
| dn | 6.1 mm |
| G1 | G1/8"-F |
| L | 14 mm |
| L1 | 23.3 mm |
| L2 | 6.8 mm |
| L3 | 2.5 mm |
| LG1 | 8 mm |
| SW1 | 17 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接类型 | 050 |
