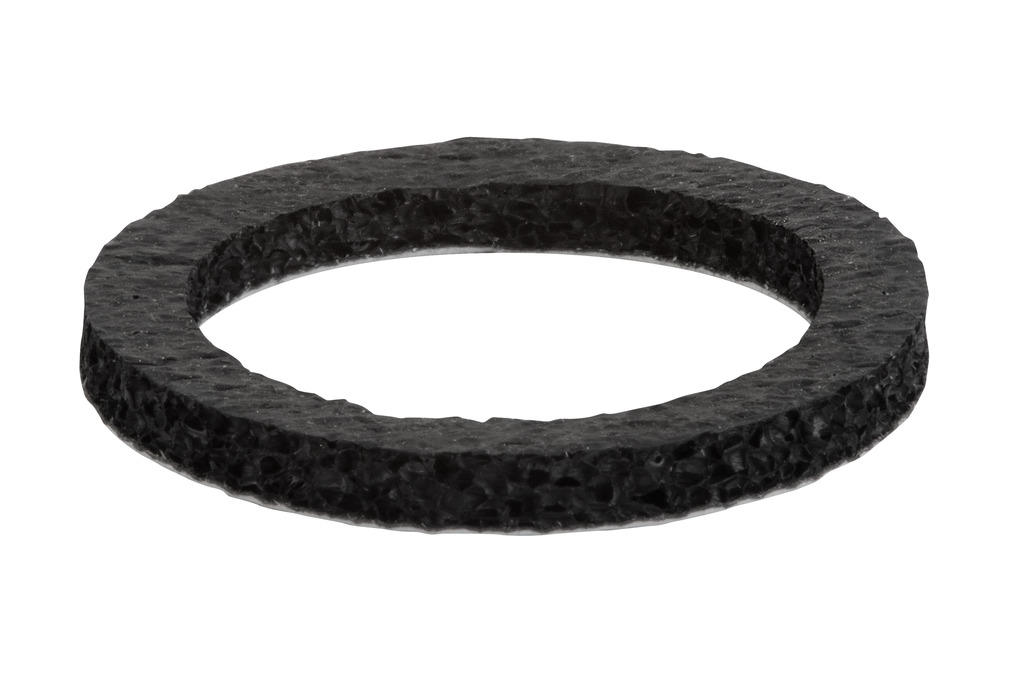

DR 28/21x3 C03 EPDM-15 KE10.01.06.01679垫圈由特殊的发泡泡沫制成的密封条，可实现结构表面最佳的密封效果
| 外部直径 D | 28 (mm) |
| 内径 d | 21 (mm) |
| 高度 H | 3 (mm) |
| 密封材料 | EPDM |
| 材料硬度[邵氏 A］ | 15 (Shore A) |
| 附加功能區域抓具 | 单面胶带 |
SHF 50 NK-45 N041 MOS
物料号: 10.01.01.11688
扁平吸盘（圆形），用于搬运处理木材
| 尺寸 | 50 |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 材料硬度[邵氏 A］ | 45 (Shore A) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 7.5 mm |
| d1 | 17 mm |
| d2 | 21 mm |
| Dk | 17 mm |
| 最大值（S） | 55 mm |
| Ds | 52 mm |
| H | 22.2 mm |
| H2 | 12.8 mm |
| H3 | 14.3 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸 | 50 |
| 螺纹接头系列 | N 041 |
| 吸盘折数 | 0 |
| 横向剪力 | 95 N |
| 吸力（-600 mbar） | 90 N |
| 吸盘胶皮材料 | 天然橡胶 NK |
| 卷数 | 7.24 cm³ |
| 工件最小半径（凸面） | 41 mm |
| 重量 | 15.7 g |
| 产品系列 | SHF |
文件
文件
备件
辅料
SIEB 15x0.8 MS-A2 0.103/0.0710.07.01.00211滤网保护真空系统
免受污染
| 外部直径 D | 15 (mm) |
| 长度 L | 0.8 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 网眼尺寸 | 0.103 (mm) |
| 导线直径 | 0.06 (mm) |
