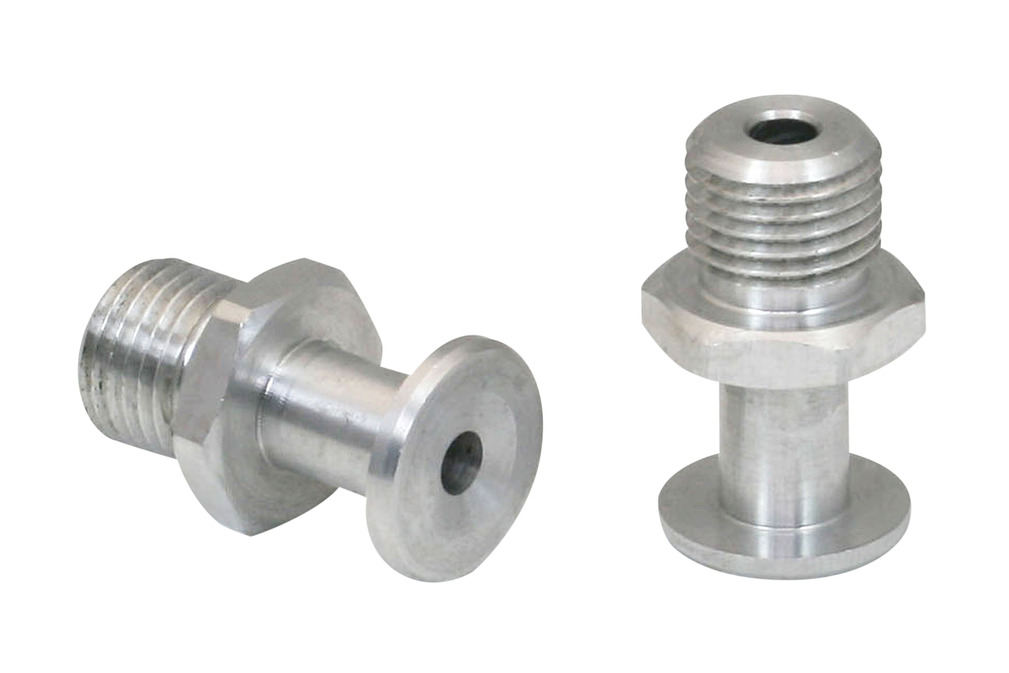

SA-NIP N041 G1/4-AG DN440
物料号: 10.01.01.11772
吸盘接头
螺纹 G1 | G1/4"-M |
装配长度 | 4 (mm) |
材料 | 铝 |

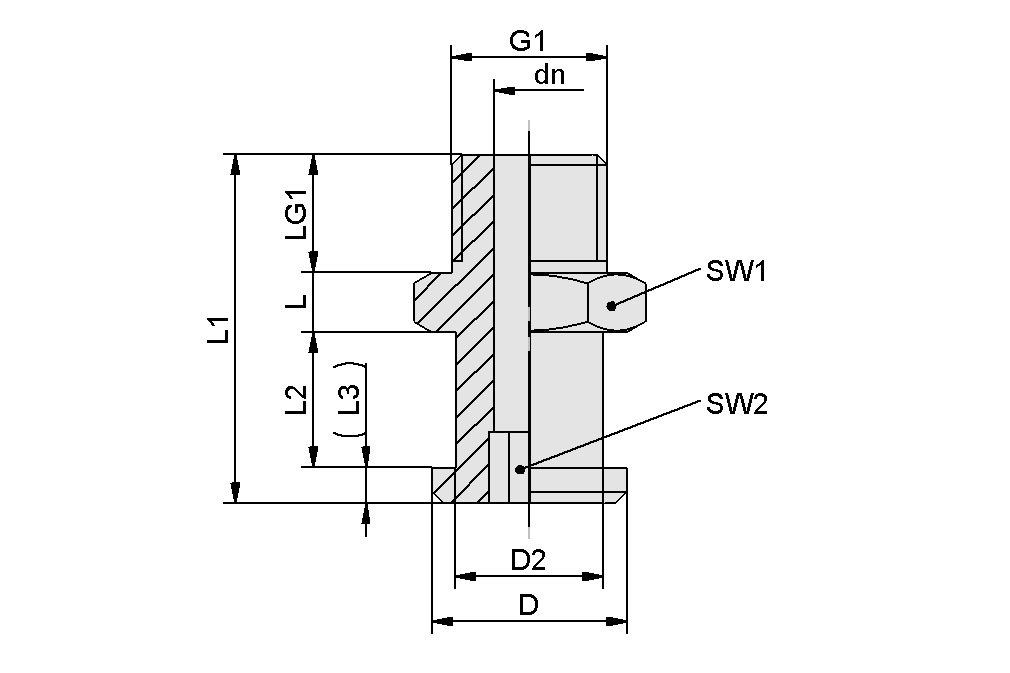

设计参数
设计参数

属性 | 价值 |
---|---|
dn | 4.4 mm |
D | 16.8 mm |
D2 | 8.7 mm |
G1 | G1/4"-M |
L | 4 mm |
L2 | 12.3 mm |
L3 | 2 mm |
LG1 | 11 mm |
SW1 | 17 mm |
SW2 | 5 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
螺纹接头系列 | N 041 |
材料 | 铝 |
重量 | 8.1 g |
