SA-NIP N003 M3-AG DN100
物料号: 10.01.01.00316
吸盘接头
| 螺纹 G1 | M3-M |
| 长度 L1 | 7.5 (mm) |
| 装配长度 | 2 (mm) |
| 公称尺寸 | 1,00 mm |
| 材料 | 铝 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 3.2 mm |
| dn | 1 mm |
| D2 | 2 mm |
| G1 | M3-M |
| L | 2 mm |
| L1 | 7.5 mm |
| L2 | 1.5 mm |
| L3 | 1 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 螺纹接头系列 | N 003 |
| 材料 | 铝 |
| 重量 | 0.2 g |
文件
文件
辅料

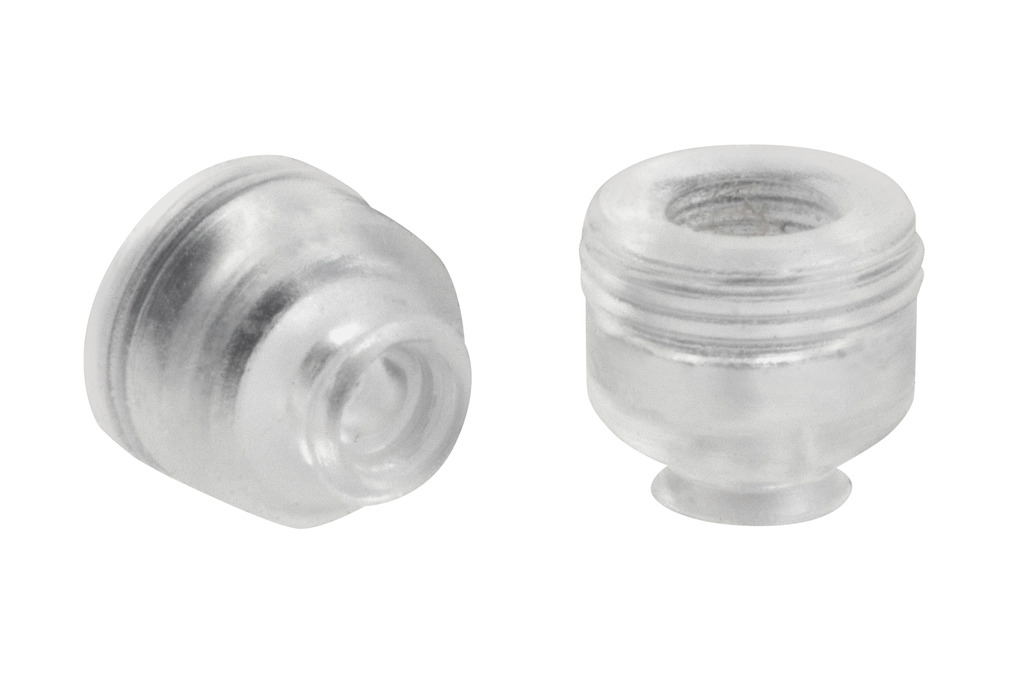

PFG 2 SI-55 N00310.01.01.00023扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 2 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |

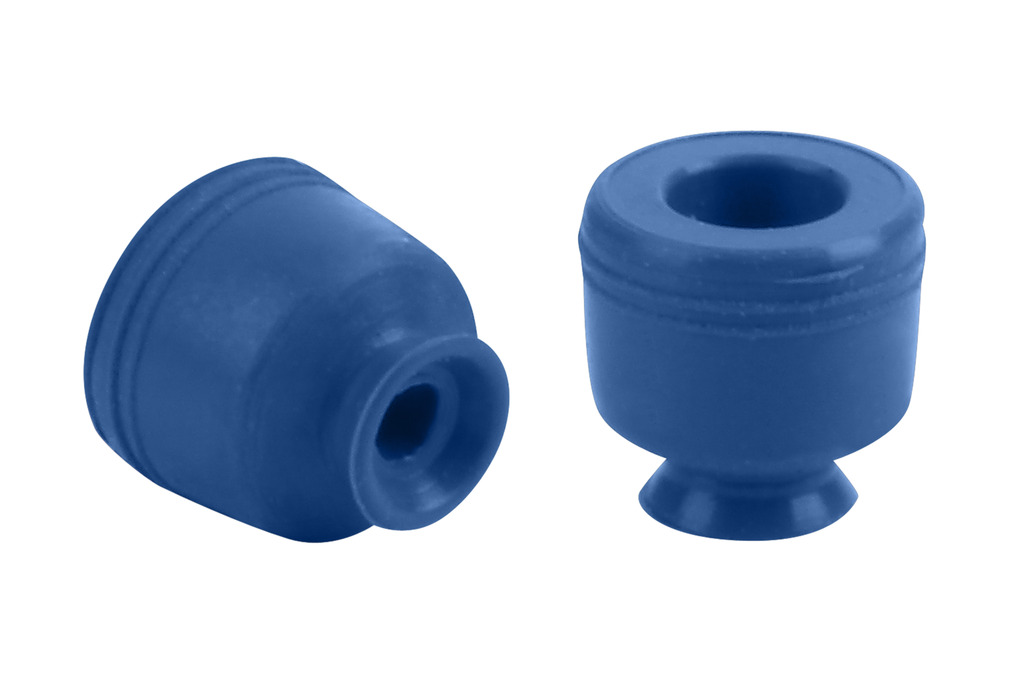

PFG 3.5 HT2-65 N00310.01.01.00064扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 3.5 |
| 吸盘胶皮材料 | 高温材料 HT2 |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 材料特性 | 无标记 |

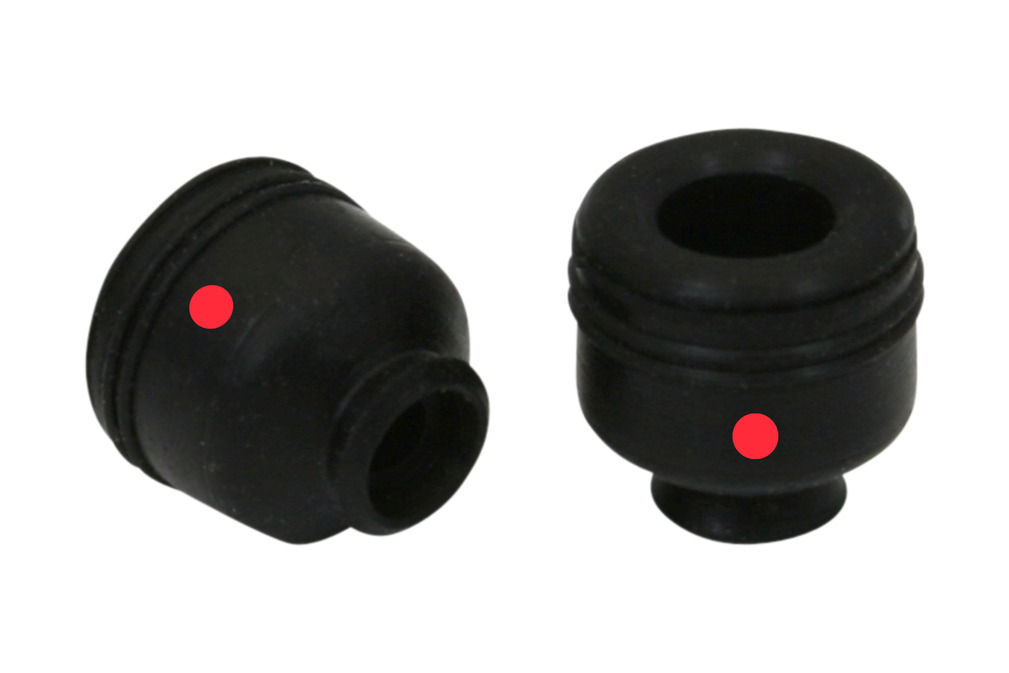

PFG 3.5 NBR-CO-55 N00310.01.01.10042扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 3.5 |
| 吸盘胶皮材料 | 丁腈橡胶 导电丁腈橡胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
PFG 3.5 SI-55 N00310.01.01.00024扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 3.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
