PFG 3.5 SI-55 N003
物料号: 10.01.01.00024
扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 3.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |

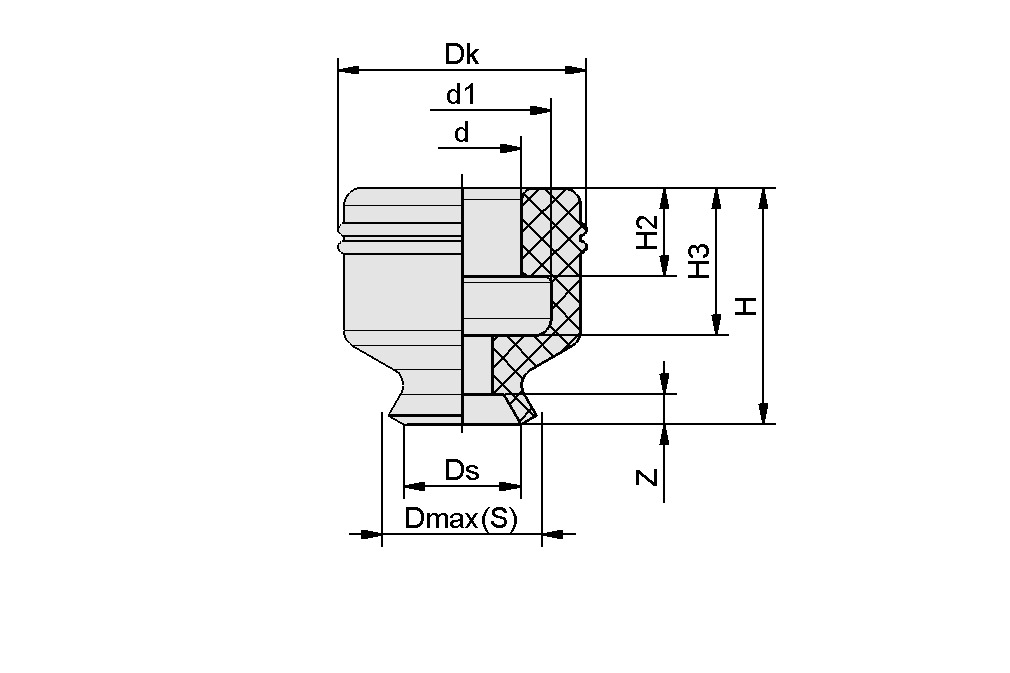

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 2 mm |
| d1 | 3 mm |
| Dk | 4.2 mm |
| 最大值（S） | 4 mm |
| Ds | 3.5 mm |
| H | 4 mm |
| H2 | 1.5 mm |
| H3 | 2.5 mm |
| Z（吸盘行程） | 0.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 0.42 N |
| 卷数 | 0.02 cm³ |
| 工件最小半径（凸面） | 7.5 mm |
| 尺寸 | 3.5 |
| 螺纹接头系列 | N 003 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 产品系列 | PFG |
