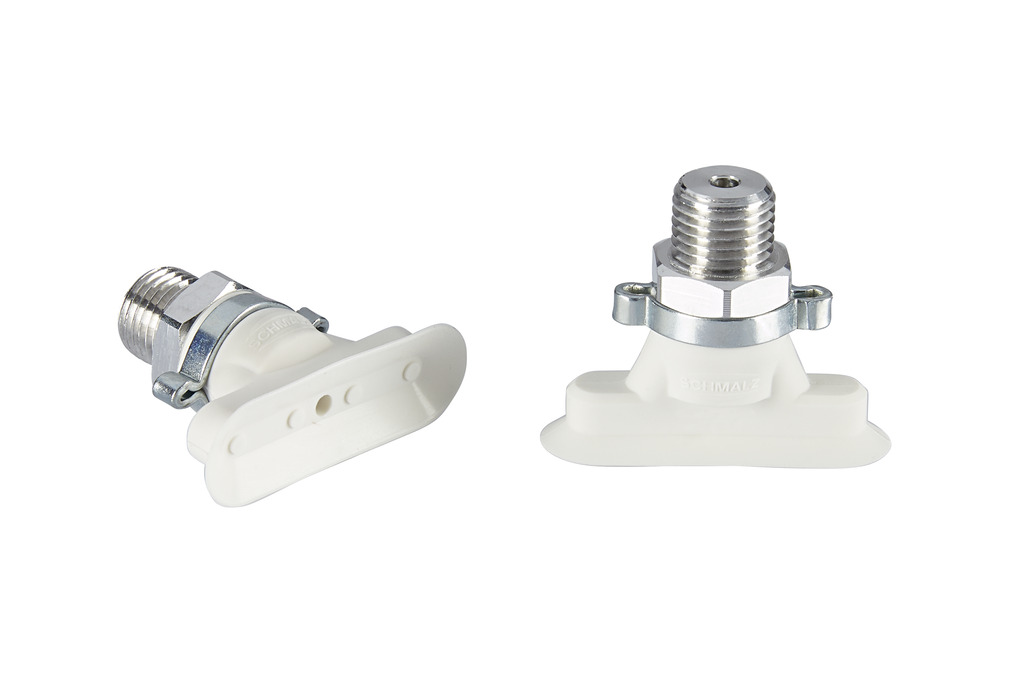

SGON 45x15 SI-HD-65 G1/4-AG
物料号: 10.01.05.01056
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 45x15 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-M |

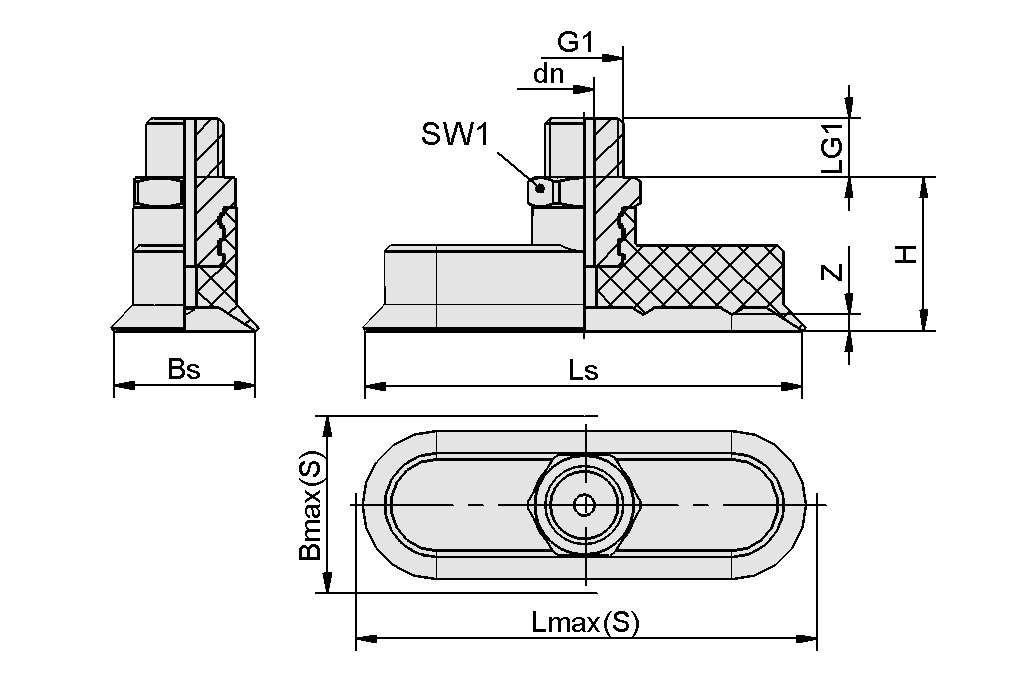

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 16.5 mm |
| Bs | 14.4 mm |
| dn | 3 mm |
| G1 | G1/4"-M |
| H | 26 mm |
| LG1 | 10 mm |
| Lmax.(S) | 46 mm |
| Ls | 44.4 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 2 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 28.2 N |
| 卷数 | 2.31 cm³ |
| 工件最小半径（凸面） | 10 mm |
| 软管直径（建议）d | 6 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 14.8 g |
| 产品系列 | SGON |
