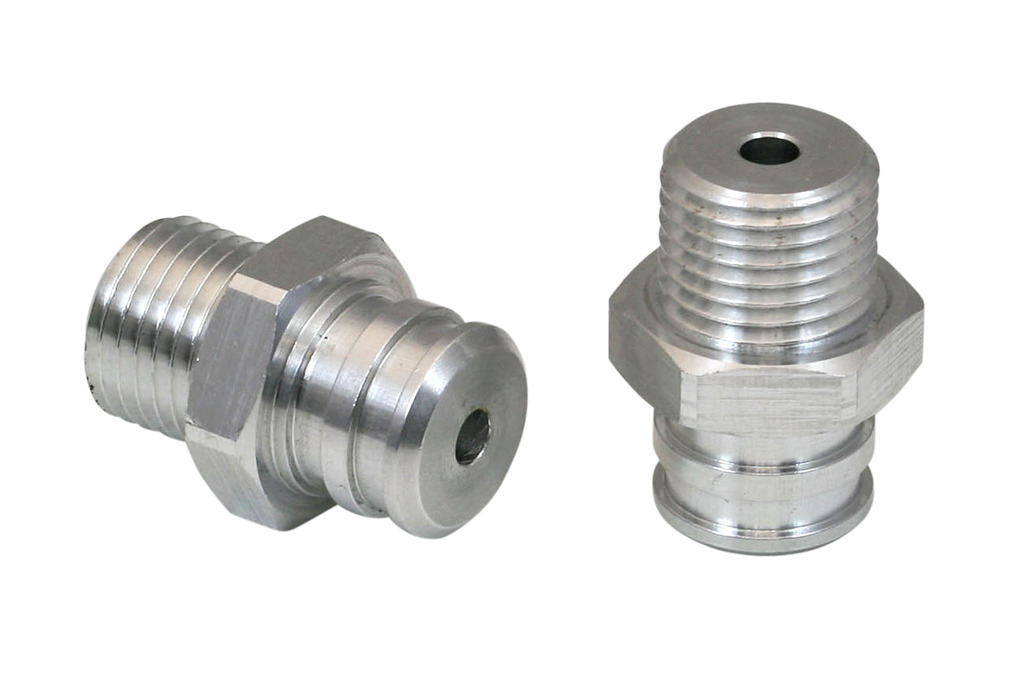

SA-NIP N023 G1/4-AG DN350
物料号: 10.01.05.00122
吸盘接头
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 25 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
设计参数

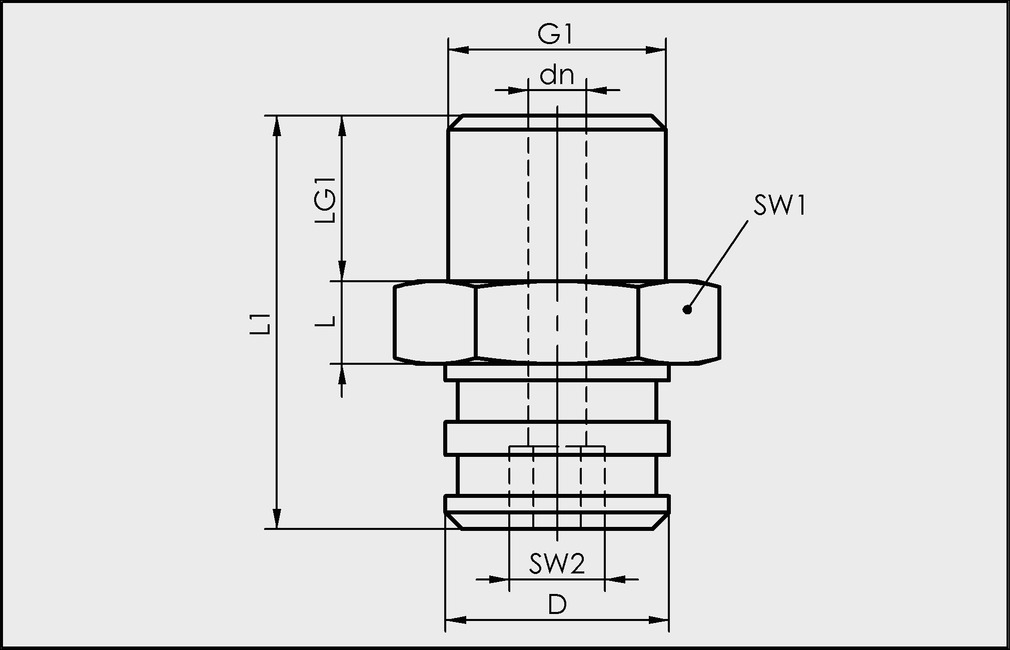

设计参数
| 属性 | 价值 |
|---|---|
| dn | 3.5 mm |
| D | 13.5 mm |
| D2 | 12 mm |
| G1 | G1/4"-M |
| L | 5 mm |
| L1 | 25 mm |
| L2 | 8 mm |
| L3 | 2 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| SW2 | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 螺纹接头系列 | N 023 |
| 材料 | 铝 |
| 重量 | 9.4 g |
