SGO 30x10 NBR-ESD-55 N02210.01.05.00935扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 30x10 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
SGON 30x10 NBR-ESD-55 G1/8-AG
物料号: 10.01.05.00947
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 30x10 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/8"-M |

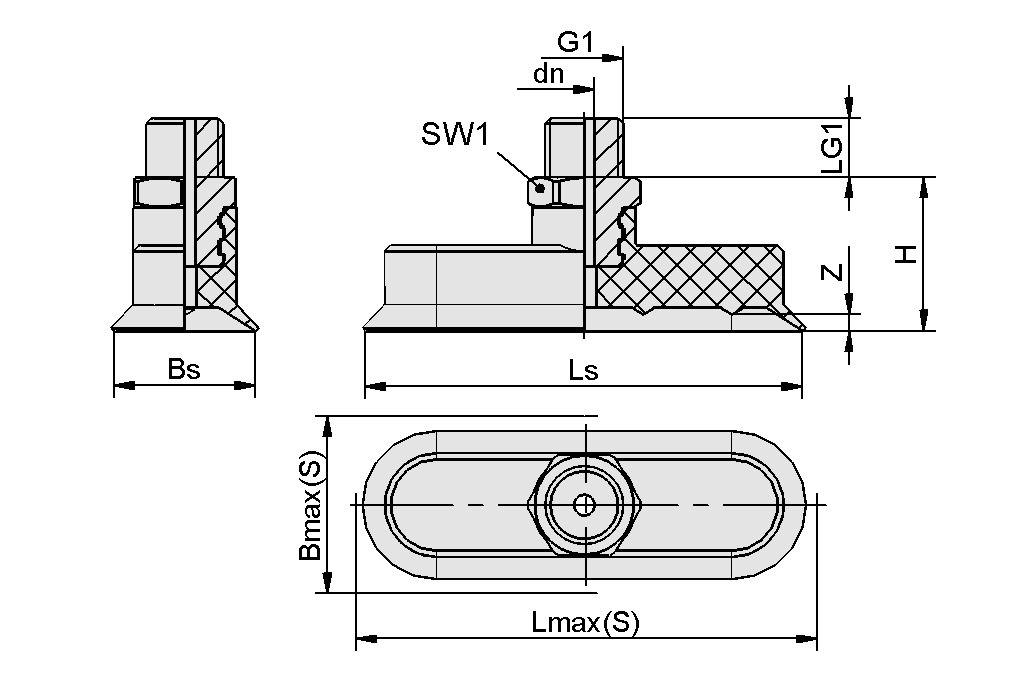

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 11.5 mm |
| Bs | 9.4 mm |
| dn | 2.5 mm |
| G1 | G1/8"-M |
| H | 17 mm |
| LG1 | 8 mm |
| Lmax.(S) | 30.5 mm |
| Ls | 29.4 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 1.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 尺寸（长 x 宽） | 30x10 |
| 吸力（-600 mbar） | 12.2 N |
| 卷数 | 0.52 cm³ |
| 工件最小半径（凸面） | 7.5 mm |
| 软管直径（建议）d | 4 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 6.8 g |
| 产品系列 | SGON |
文件
文件
备件
SA-NIP N022 G1/8-AG DN35010.01.05.00124吸盘连接接头螺纹头
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 18.5 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |
