SGON 4x2 HT1-60 M3-AG
物料号: 10.01.05.00404
扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 4x2 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
| 螺纹接头材料 | 铝 |
| 连接 | M3-M |

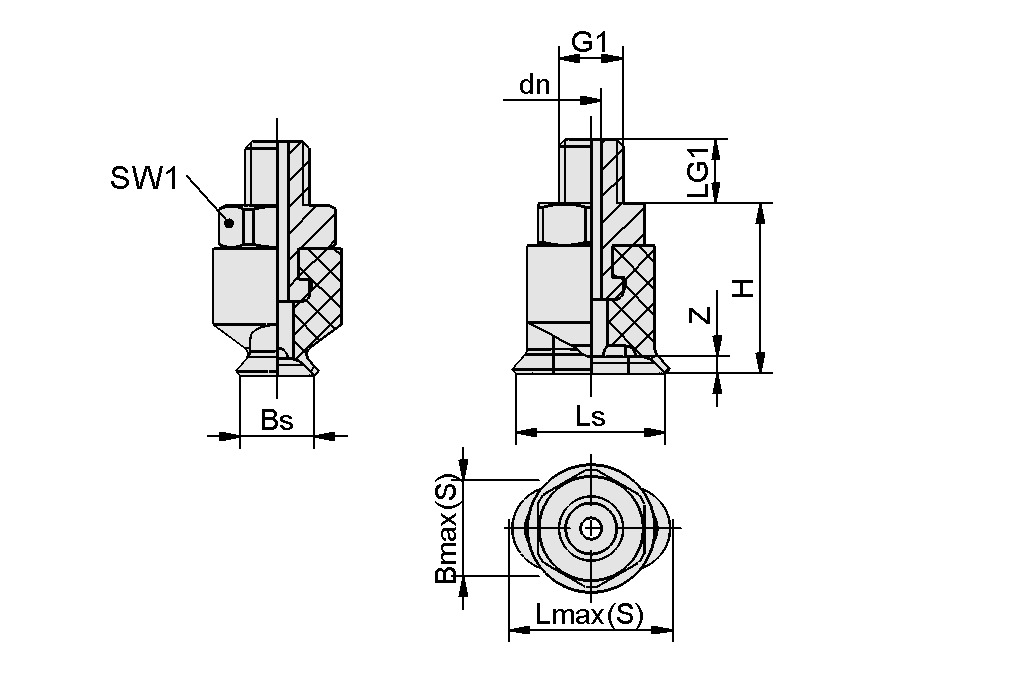

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 2.5 mm |
| Bs | 2 mm |
| dn | 1 mm |
| G1 | M3-M |
| H | 8 mm |
| LG1 | 3 mm |
| Lmax.(S) | 4.5 mm |
| Ls | 4 mm |
| SW1 | 5 mm |
| Z（吸盘行程） | 0.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 0.42 N |
| 卷数 | 0.02 cm³ |
| 工件最小半径（凸面） | 1 mm |
| 软管直径（建议）d | 2 mm |
| 尺寸（长 x 宽） | 4 x 2 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 2 g |
| 产品系列 | SGON |
文件
文件
备件
SGO 4x2 HT1-60 N00310.01.05.00426扁平吸盘（椭圆形），搬运狭窄或弧形工件
| 尺寸（长 x 宽） | 4 x 2 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 材料特性 | 无标记 |
