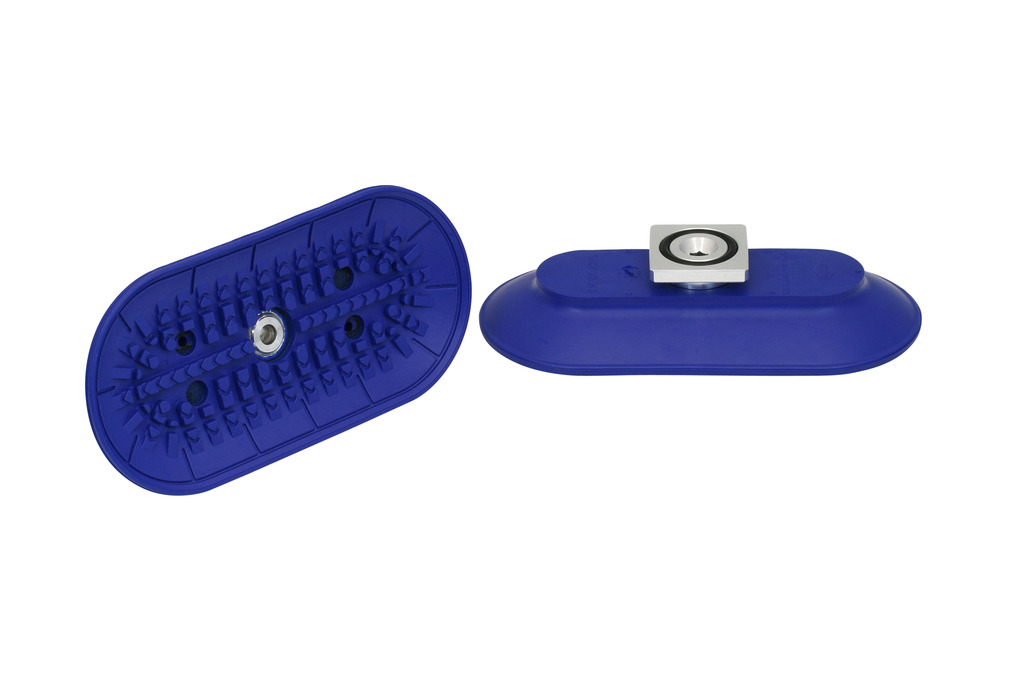

SAOF 140x70 NBR-60 RA
物料号: 10.01.05.00308
扁平吸盘（椭圆形），擅长动态搬运光滑油性表面工件
| 尺寸（长 x 宽） | 140x70 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | RA |

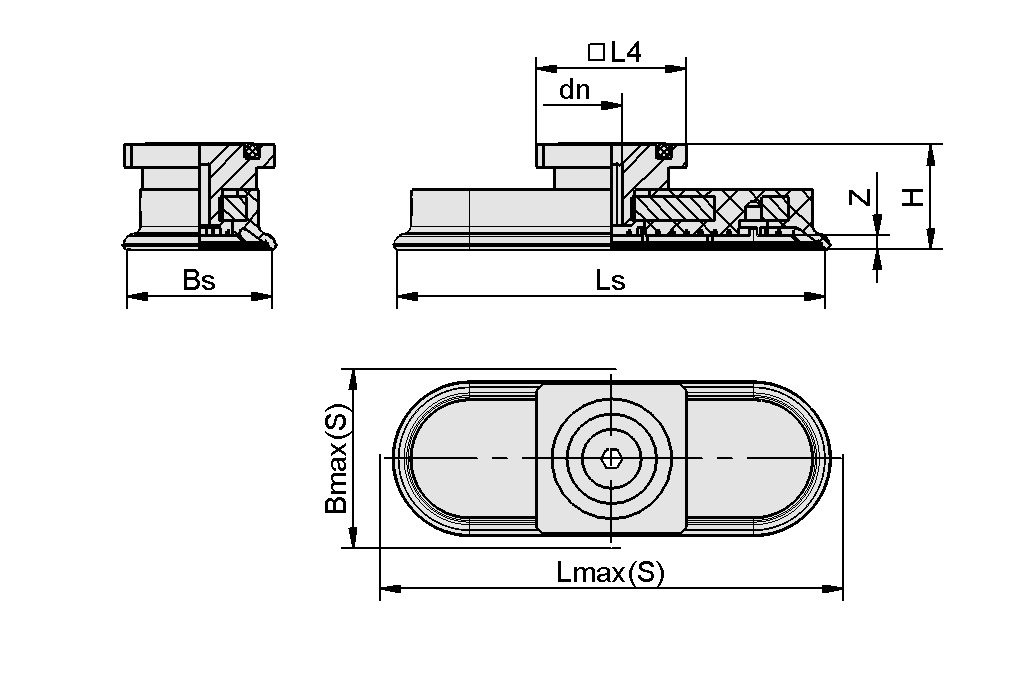

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 76 mm |
| Bs | 67.6 mm |
| dn | 6 mm |
| H | 28 mm |
| L4 | 32 mm |
| Lmax.(S) | 149 mm |
| Ls | 140.6 mm |
| Z（吸盘行程） | 7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 425 N |
| 横向剪力 | 344 N |
| 油性表面的横向剪力 | 230 N |
| 卷数 | 57.3 cm³ |
| 工件最小半径（凸面） | 90 mm |
| 软管直径（建议）d | 6 mm |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 重量 | 94 g |
| 产品系列 | SAOF |
| 尺寸（长 x 宽） | 140x70 |
