SA-NIP N018 G1/4-AG DN44010.01.06.01065吸盘连接接头螺纹头
| 螺纹接头系列 | N 018 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 28.8 (mm) |
| 装配长度 | 4 (mm) |
| 公称直径 dn | 4.4 (mm) |
| 5 (mm) | |
| 材料 | 铝 |

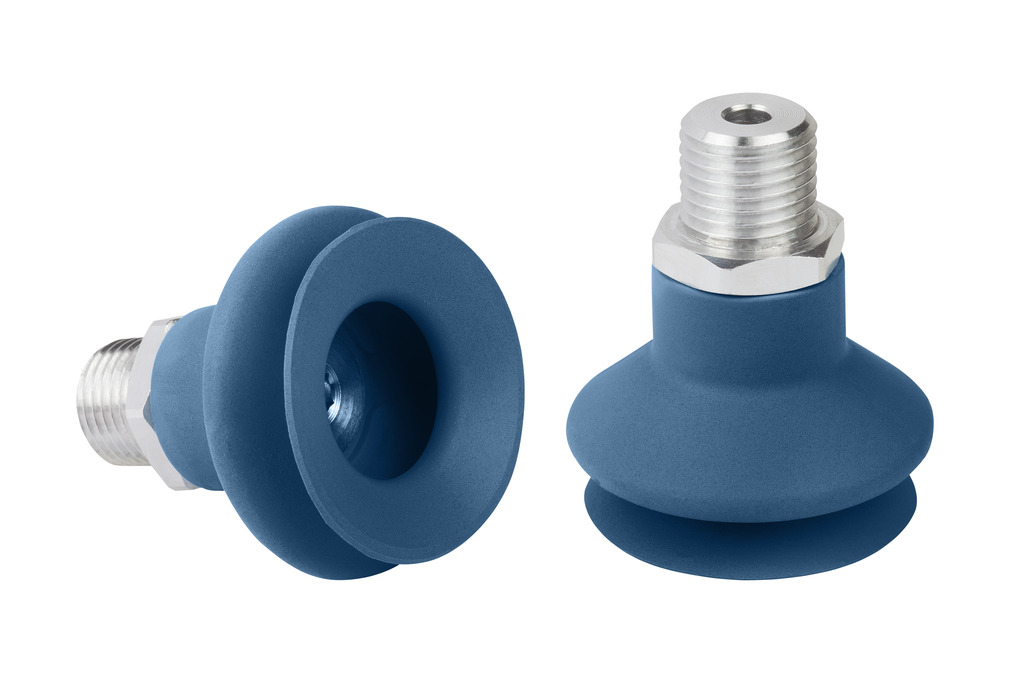

FSGA 33 SI-MD-55 G1/4-AG
物料号: 10.01.06.04210
波纹吸盘（圆） 具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 33 |
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-M |
| 吸盘折数 | 1.5 |
| 产品系列 | FSGA |

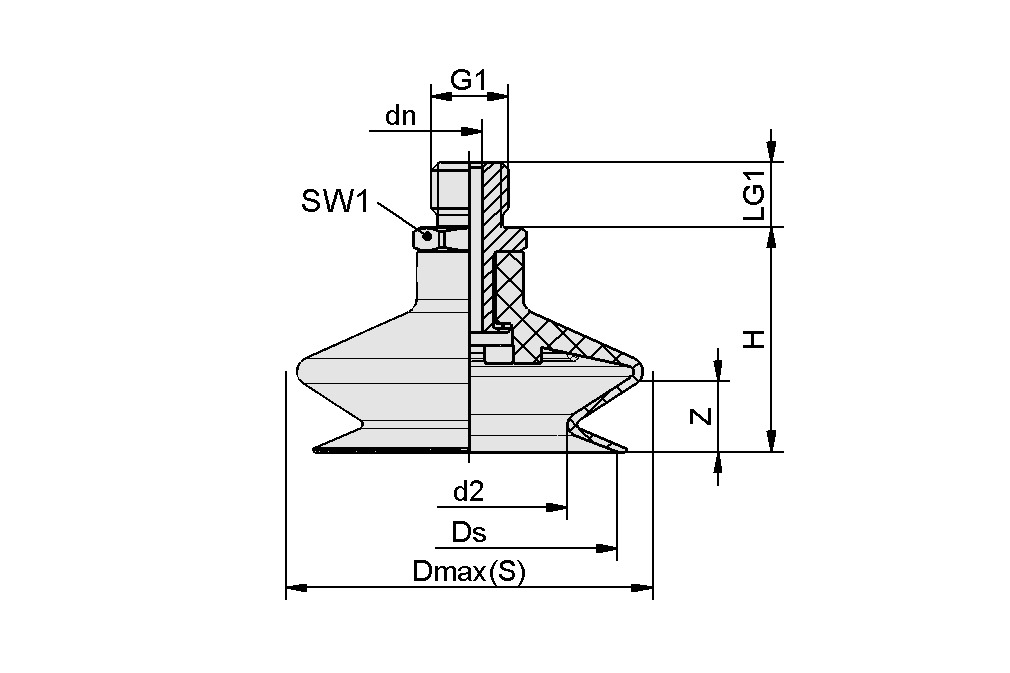

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 17 mm |
| 最大值（S） | 38 mm |
| dn | 4.4 mm |
| Ds | 30 mm |
| G1 | G1/4"-M |
| H | 31 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 33 |
| 吸盘折数 | 1.5 |
| 连接 | G1/4-AG |
| 工件最小半径（凸面） | 40 mm |
| 卷数 | 4.75 cm³ |
| 吸力（-600 mbar） | 13.6 N |
| 拉脱力 | 39.6 N |
| 软管直径（建议）d | 6 mm |
| 重量 | 16 g |
| 产品系列 | FSGA |
文件
文件
备件
FGA 33 SI-MD-55 N01810.01.06.04096波纹吸盘（圆）
具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 33 |
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 1.5 |
