SA-NIP N016 G1/8-AG DN35010.01.06.05735吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | G1/8"-M |
| 长度 L1 | 20 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 3.5 (mm) |
| 材料 | 铝 |

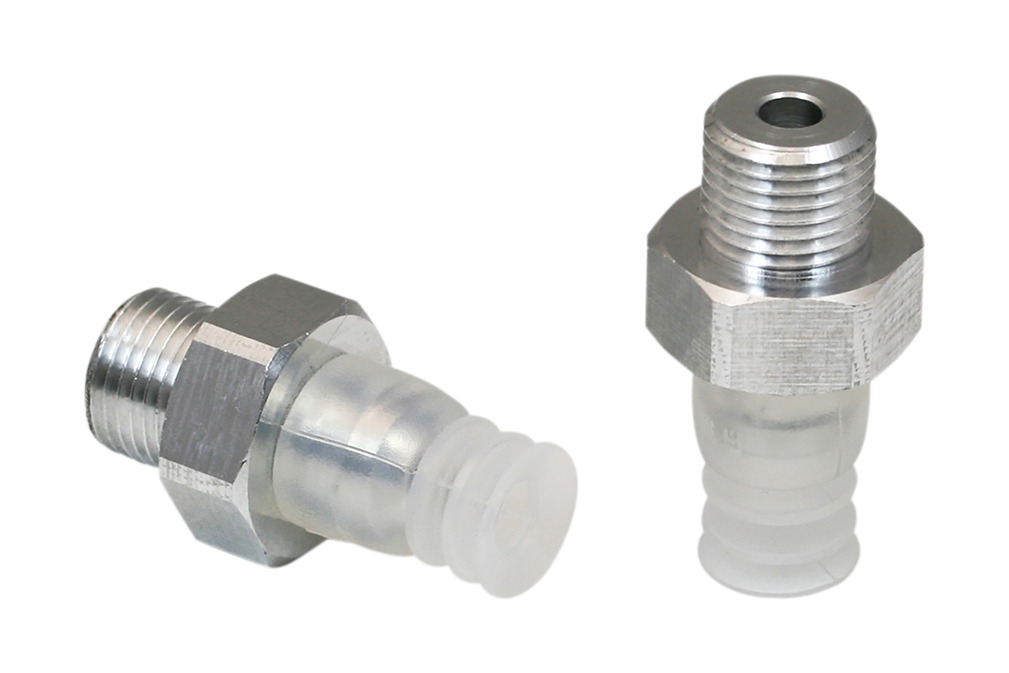

FSG 9 SI-55 G1/8-AG
物料号: 10.01.06.00036
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 9 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 螺纹接头材料 | 铝 |
| 连接 | G1/8"-M |
| 吸盘折数 | 2.5 |
| 真空连接 | G1/8"-M |

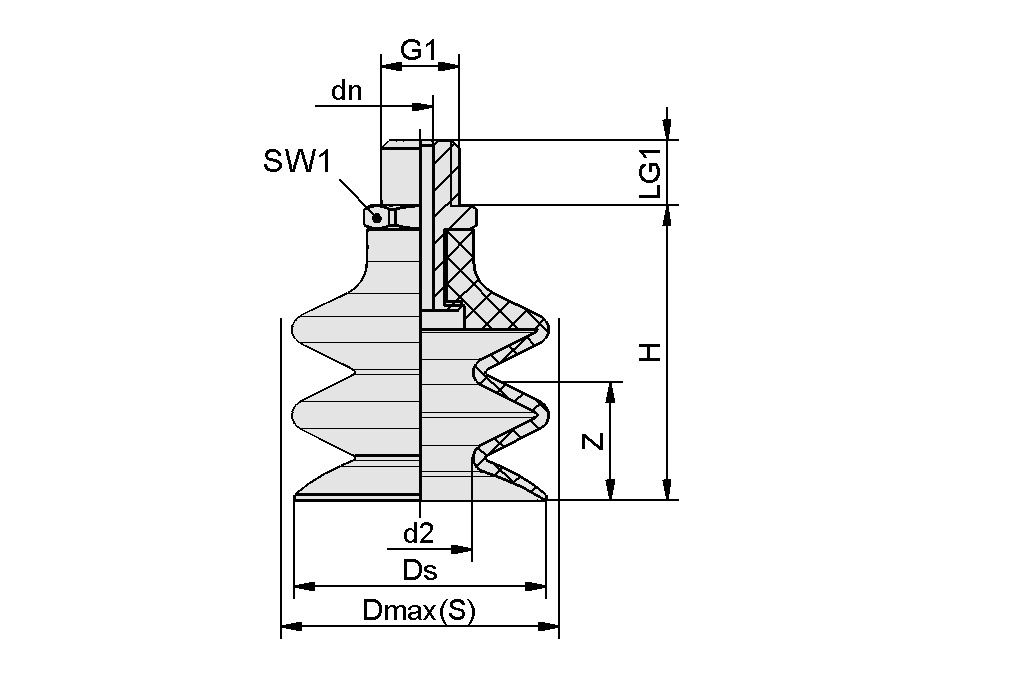

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 4.1 mm |
| dn | 3.5 mm |
| 最大值（S） | 9.5 mm |
| Ds | 9 mm |
| G1 | G1/8"-M |
| H | 21 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 9 |
| 吸盘折数 | 2.5 |
| 连接 | G1/8-AG |
| 工件最小半径（凸面） | 10 mm |
| 卷数 | 0.15 cm³ |
| 吸力（-600 mbar） | 0.79 N |
| 拉脱力 | 2.3 N |
| 软管直径（建议）d | 4 mm |
| 重量 | 4.5 g |
| 产品系列 | FSG |
文件
文件
备件
FG 9 SI-55 N01610.01.06.00056波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 9 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 2.5 |
