SA-NIP N019 G1/4-AG DN82010.01.06.01959吸盘连接接头螺纹头
| 螺纹接头系列 | N 019 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 40 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 8.2 (mm) |
| 8 (mm) | |
| 材料 | 铝 |
FSG 88 NBR-55 G1/4-AG
物料号: 10.01.06.00033
波纹吸盘（圆） 用于非常不平整的工件
| 尺寸 | 88 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-M |
| 吸盘折数 | 2.5 |
| 产品系列 | FSG |

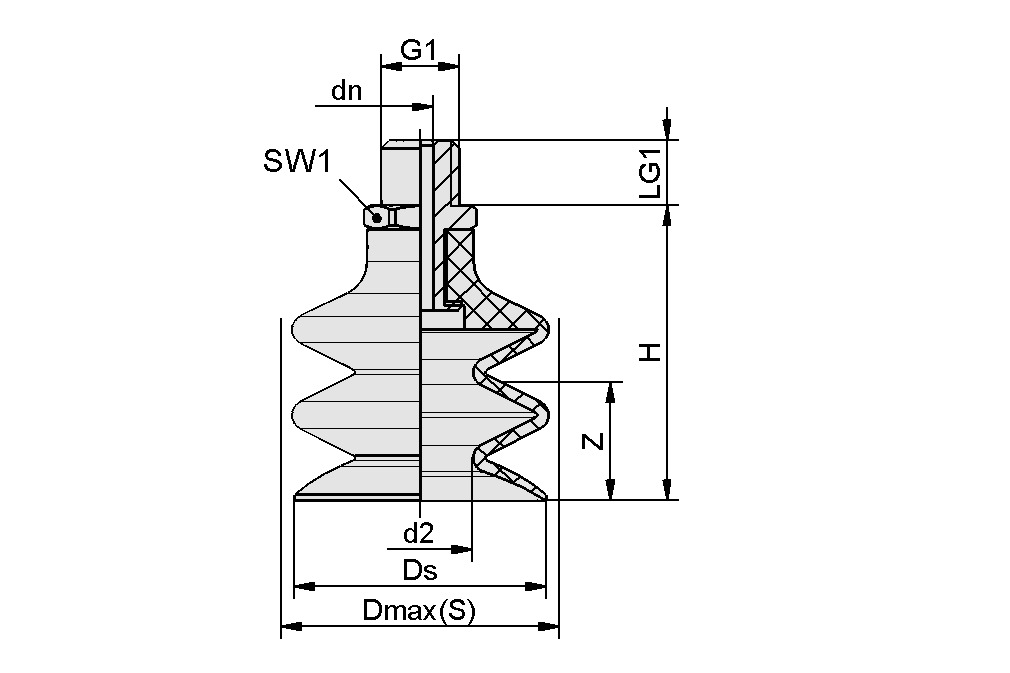

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 29.3 mm |
| dn | 8.2 mm |
| 最大值（S） | 95.5 mm |
| Ds | 89 mm |
| G1 | G1/4"-M |
| H | 92.5 mm |
| LG1 | 11 mm |
| SW1 | 21 mm |
| Z（吸盘行程） | 34 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 88 |
| 吸盘折数 | 2.5 |
| 连接 | G1/4-AG |
| 工件最小半径（凸面） | 100 mm |
| 卷数 | 143.67 cm³ |
| 吸力（-600 mbar） | 40.46 N |
| 拉脱力 | 286 N |
| 软管直径（建议）d | 9 mm |
| 重量 | 173 g |
| 产品系列 | FSG |
文件
文件
备件
辅料
DR 88/64x5 MOS SI-1510.01.06.02620垫圈由特殊的发泡泡沫制成的密封条，可实现结构表面最佳的密封效果
| 外部直径 D | 88 (mm) |
| 内径 d | 64 (mm) |
| 高度 H | 5 (mm) |
| 密封材料 | 硅SI |
| 材料硬度[邵氏 A］ | 15 (Shore A) |
产品推荐
