SA-NIP N063 M3-AG DN10010.01.06.05727吸盘连接接头螺纹头
| 螺纹接头系列 | N063 |
| 螺纹 G1 | M3-M |
| 长度 L1 | 9.4 (mm) |
| 装配长度 | 2 (mm) |
| 公称直径 dn | 1 (mm) |
| 材料 | 铝 |
FGA 8 SI-HD-65 N063
物料号: 10.01.06.05746
波纹吸盘（圆） 具有最佳适应性，同化于凹凸不平的表面
| 尺寸 | 8 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 1.5 |

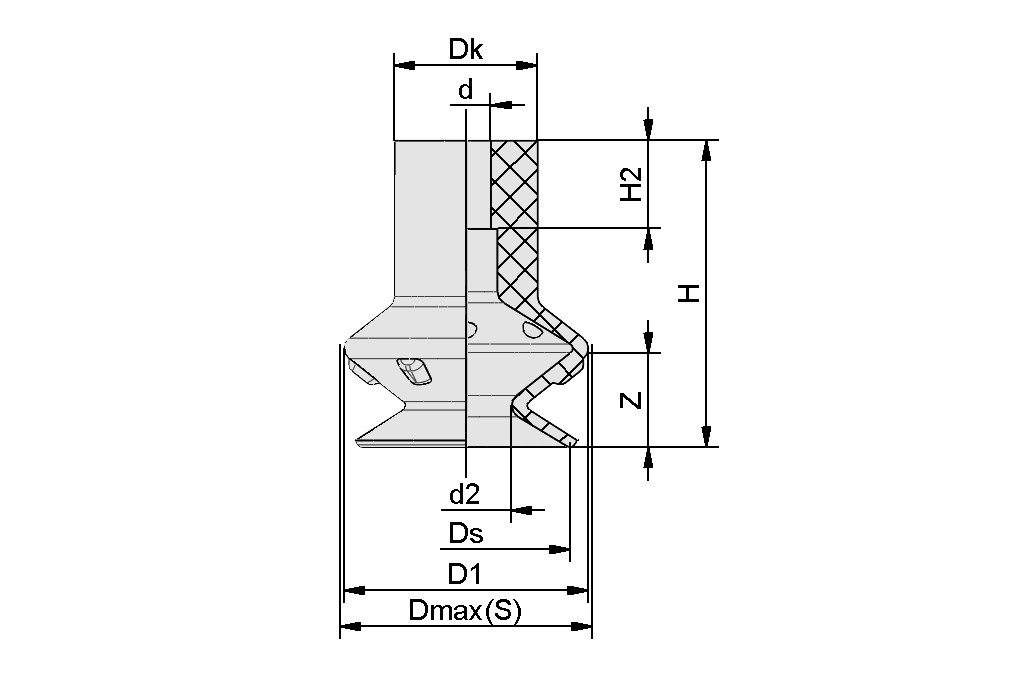

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 1.9 mm |
| d2 | 3.5 mm |
| D1 | 9.4 mm |
| Dk | 5.5 mm |
| 最大值（S） | 9.7 mm |
| Ds | 8 mm |
| H | 11.8 mm |
| H2 | 3.4 mm |
| Z（吸盘行程） | 3.6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 1.5 |
| 尺寸 | 8 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 工件最小半径（凸面） | 4 mm |
