- 高效
SCTSi EIP 4
物料号: 10.02.02.06590
模块化歧管，最多可以有16个 卫星导航系统(SCPSi)
| 交流 | EtherNet/IP |
| 发生器针数 | 4 |
| 喷射器类型1 | SCPSt 15 G02 NC |
| 产品钥匙 | SCTSi-EIP-4-AB-4C7N-00 |

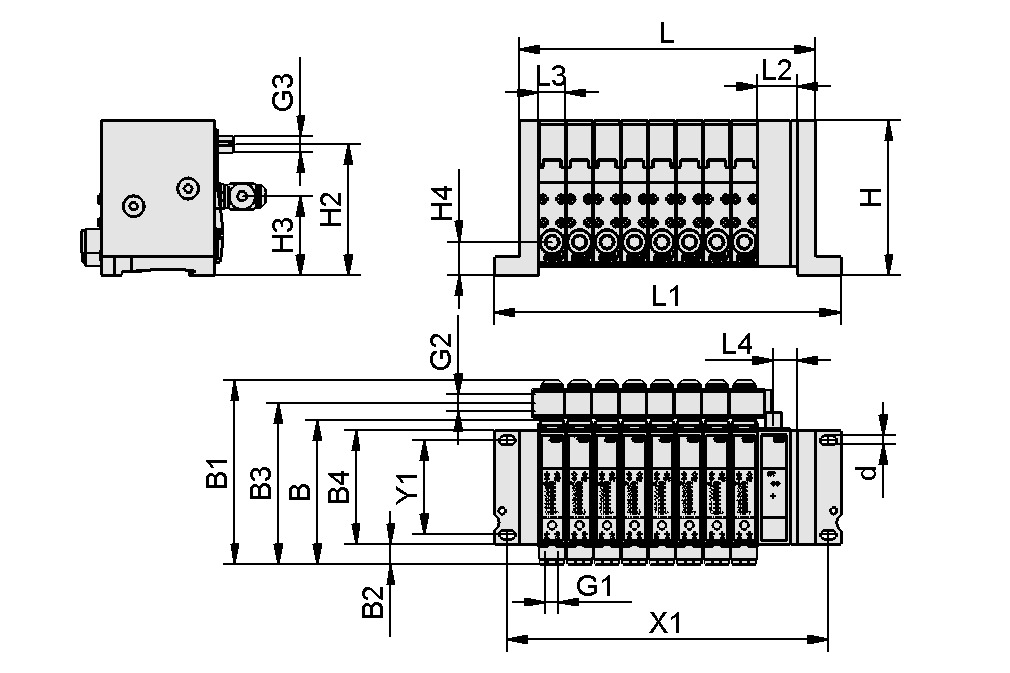

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 97.3 mm |
| B1 | 124.7 mm |
| B2 | 13.5 mm |
| B3 | 109 mm |
| B4 | 77 mm |
| d | 6 mm |
| G1 | G1/8"-F |
| G2 | G1/4"-F |
| G3 | M12x1-M |
| G4 | M12x1-M |
| G5 | M12x1-F |
| H | 105 mm |
| H2 | 88.5 mm |
| H3 | 53.5 mm |
| H4 | 22.5 mm |
| L | 126.2 mm |
| L1 | 160.2 mm |
| L2 | 27 mm |
| L3 | 18.5 mm |
| L4 | 16 mm |
| L5 | 27 mm |
| X1 | 143.2 mm |
| Y1 | 64 mm |
| 发生器针数 | 4 |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 交流 | EtherNet/IP |
| 重量 | 1.12 kg |
源动力
源动力
文件
文件
备件
SIEB 11x2 X-5 0.415/0.2210.02.02.04404滤网可保护真空系统免受 污染
| 外部直径 D | 11 (mm) |
| 长度 L | 2 (mm) |
| 网眼尺寸 | 0.415 (mm) |
| 导线直径 | 0.22 (mm) |
| 材料 | 不锈钢 X5 CrNi |
辅料
VFT G1/8-IG 8010.07.01.00116真空过滤器，透明罩壳，可替换滤芯
| 连接 | G1/8"-F |
| 形状 | 短过滤器插件 |
| 额定抽气流量 | 45 (l/min) |
| 额定抽气流量 | 2.7 (m³/h) |
| 过滤器孔径尺寸 | 80 (µm) |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149支承轨道固定夹
| 长度 L | 75 (mm) |
| 宽度 B | 18 (mm) |
| 高度 H | 9 (mm) |
| 使用結構設計 | 集成式真空发生器 SCPS / SCPSi |
| 类型 | EN 50022 |
P-LEIT-LK S-M12-5 1.5m B-M12-521.04.05.00606
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK S-M12-5 3m B-M12-521.04.05.00607
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 3 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK B-M12-5 1.5m OK21.04.05.00351
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK B-M12-5 5m OK21.04.05.00352L型编码的电源线
| 额定电流 | 16 (A) |
| 电压 | 63V-DC |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 Lk | 5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
ASK S-M12-4-D 1000 S-M12-4-D21.04.05.00353有接头电缆
| 直流电压 | 60 V 直流 / 48 V |
| 电气的连接 | M12 4 针 D 码插头 |
| 连接 2 | 插头 M12，4 孔 |
| 针数 | 4 |
| 电线区域 | 0.14 (cm²) |
| 材料 软管 | PUR 电缆 |
NETZ-KA-M12-DK 5m21.04.05.00354有接头电缆
| 直流电压 | 60 V 直流 / 48 V |
| 防护类型 IP | IP 67 |
| 电气的连接 | M12 4 针 D 码插头 |
| 电缆长度 Lk | 5 (m) |
| 连接 2 | 插头 M12，4 孔 |
| 针数 | 4 |
| 针数 | 4 |
| 电线区域 | 0.14 (cm²) |
| 材料 软管 | PUR 电缆 |
