| 喷嘴直径 | 0.5 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D4(1)-D4(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 8 (l/min) |
| 耗气量 吸入 | 13.5 (l/min) |

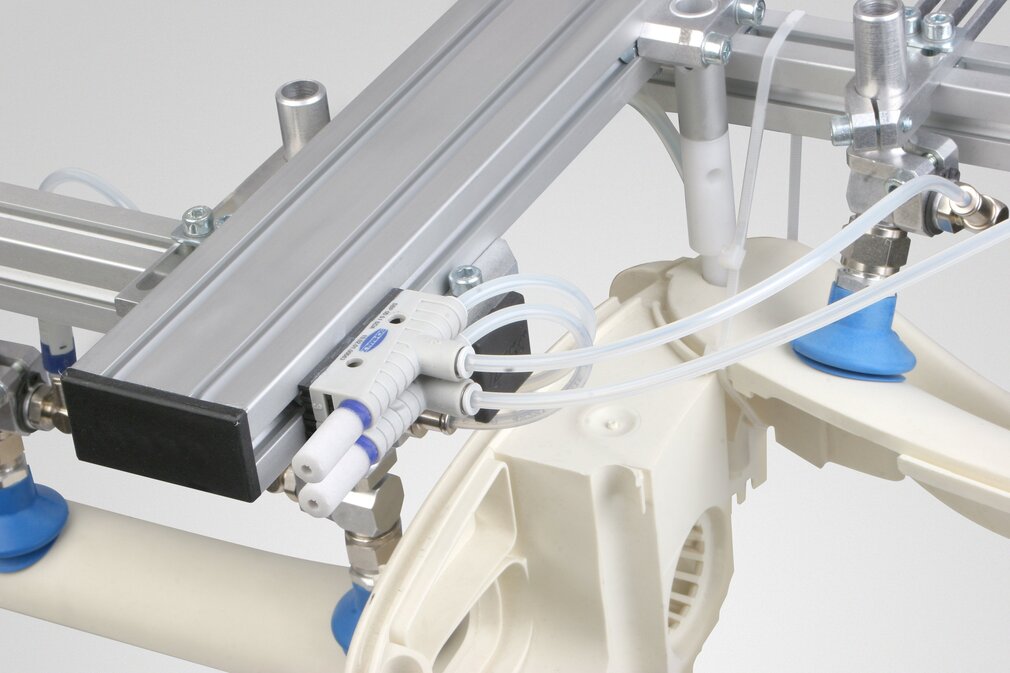

采用紧凑、轻巧的塑料外壳，针对高动态过程中的分散式真空供应进行了优化
精细的功率分级（六级），最大程度降低耗气量
可选用螺纹连接或插塞连接，结构紧凑，易于安装
开放式消音器，易于维护

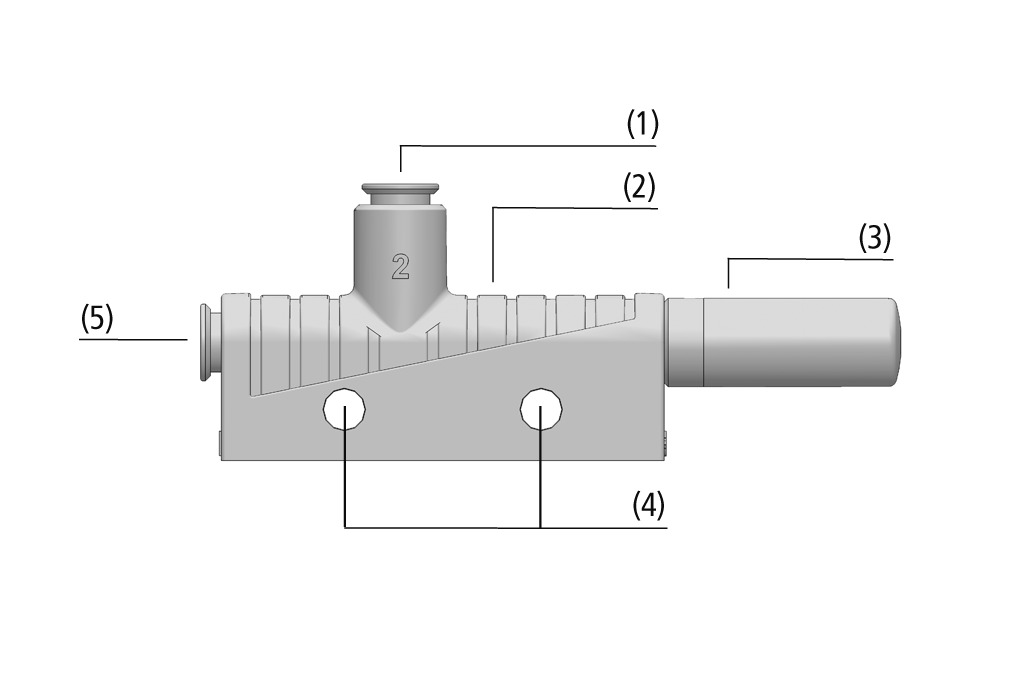

设计
设计
- 一体式壳体（2）由轻量、抗冲击塑料制成
- 压缩空气接头（5）和真空接头（1）采用快速按入式连接（S01至S03）或螺纹孔（G01至G03）
- 开放式消音器（3）
- 单喷嘴真空产生装置，六种不同功率可选，0.5 mm至2.5 mm
- 可通过安装孔（4）水平固定或将底部置于安装板上竖直固定
技术参数
技术参数
- 抽吸能力可达 215 l/min
- 最多。真空：85%
- 塑料制外壳
源动力
源动力
公制帝国
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SBP | 360.00 | 580.00 | 800.00 | 875.00 | 850.00 |
| 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| SBP 05 | 0.34 | 0.68 | 1.56 | 2.66 | 4.02 | 5.84 | 8.54 | 13.22 | 25.54 |
| SBP 07 | 0.20 | 0.38 | 0.84 | 1.46 | 2.24 | 3.26 | 4.66 | 6.84 | 12.56 |
| SBP 10 | 0.06 | 0.14 | 0.30 | 0.52 | 0.82 | 1.30 | 1.98 | 3.26 | 6.56 |
| SBP 15 | 0.05 | 0.08 | 0.16 | 0.26 | 0.40 | 0.60 | 0.86 | 1.30 | 2.54 |
| SBP 20 | 0.03 | 0.05 | 0.09 | 0.16 | 0.24 | 0.34 | 0.49 | 0.80 | 1.74 |
| SBP 25 | 0.03 | 0.04 | 0.07 | 0.09 | 0.14 | 0.20 | 0.28 | 0.42 | 0.99 |
| 0 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|
| SBP 05 | 8.00 | 6.62 | 5.64 | 4.74 | 3.81 | 3.01 | 2.28 | 1.42 | 0.40 | 0.10 |
| SBP 07 | 16.10 | 13.60 | 11.37 | 9.03 | 7.25 | 5.63 | 3.97 | 2.65 | 1.10 | 0.30 |
| SBP 10 | 37.70 | 33.20 | 30.10 | 26.70 | 23.00 | 18.60 | 14.90 | 9.80 | 5.20 | 1.61 |
| SBP 15 | 71.00 | 65.00 | 60.10 | 52.00 | 44.00 | 36.50 | 29.00 | 20.50 | 11.40 | 2.18 |
| SBP 20 | 127.00 | 117.80 | 106.00 | 94.20 | 79.10 | 65.30 | 49.87 | 35.99 | 23.00 | 8.36 |
| SBP 25 | 215.00 | 172.00 | 156.10 | 138.70 | 118.50 | 99.10 | 79.36 | 58.90 | 37.24 | 16.24 |
结果 1至 10 个 12 项目
| 喷嘴直径 | 0.7 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D4(1)-D4(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 喷嘴直径 | 1 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D6(1)-D8(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 37.7 (l/min) |
| 耗气量 吸入 | 48 (l/min) |
| 喷嘴直径 | 1.5 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D6(1)-D8(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 71 (l/min) |
| 耗气量 吸入 | 105 (l/min) |
| 喷嘴直径 | 2 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D8(1)-D10(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 127 (l/min) |
| 耗气量 吸入 | 197 (l/min) |
| 喷嘴直径 | 2.5 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | 气管 D8(1)-D10(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 215 (l/min) |
| 耗气量 吸入 | 311 (l/min) |
| 喷嘴直径 | 0.5 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | M5(1)-M5(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 8 (l/min) |
| 耗气量 吸入 | 13.5 (l/min) |
| 喷嘴直径 | 0.7 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | M5(1)-M5(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 16 (l/min) |
| 耗气量 吸入 | 22 (l/min) |
| 喷嘴直径 | 1 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | G1/8"(1)-G1/8"(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 37.7 (l/min) |
| 耗气量 吸入 | 48 (l/min) |
| 喷嘴直径 | 1.5 (mm) |
| 增加功能发生器 | 軸向消音器 |
| 抽真空度 | 85 (%) |
| 连接 | G1/8"(1)-G1/8"(2) |
| 最佳操作手柄压力 | 4.5 (bar) |
| 吸率（max.） | 71 (l/min) |
| 耗气量 吸入 | 105 (l/min) |
