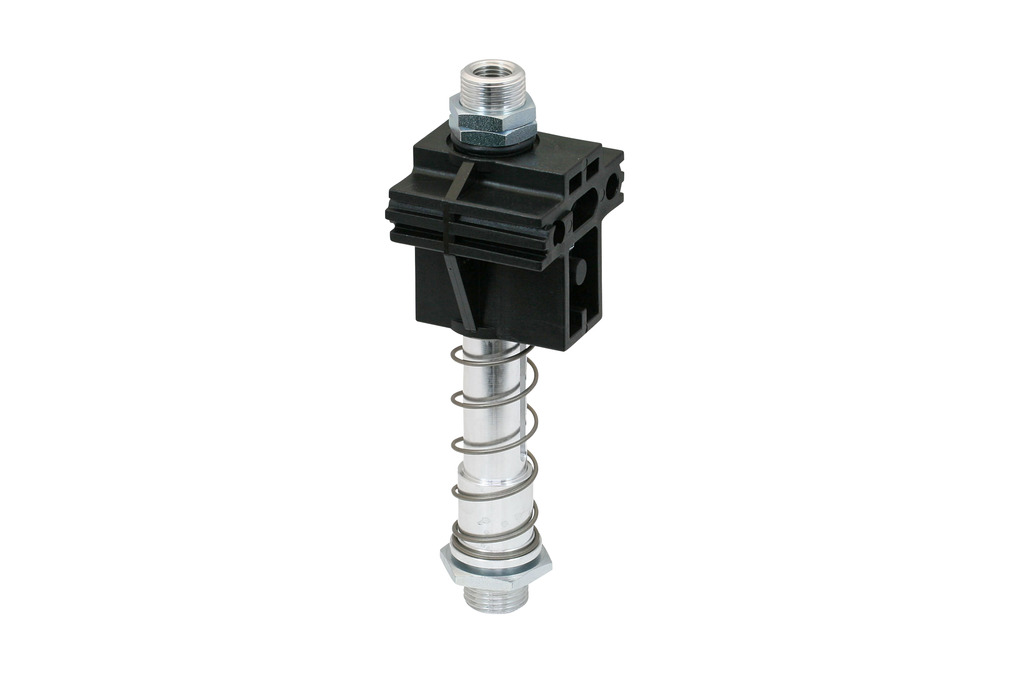

FSTF G1/2-AG 50 VG
物料号: 10.01.02.01013
带缓冲弹簧的弹簧支杆、 高度补偿和灵活性的弹簧柱塞 安装
行业： 通用
| 吸盘胶皮连接 | G1/4"-F |
| 替代吸盘胶皮连接 | G1/2"-M |
| 产品系列 | FSTF |
| 替代真空连接 | G1/4"-F |
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 带防旋转防护装置 |

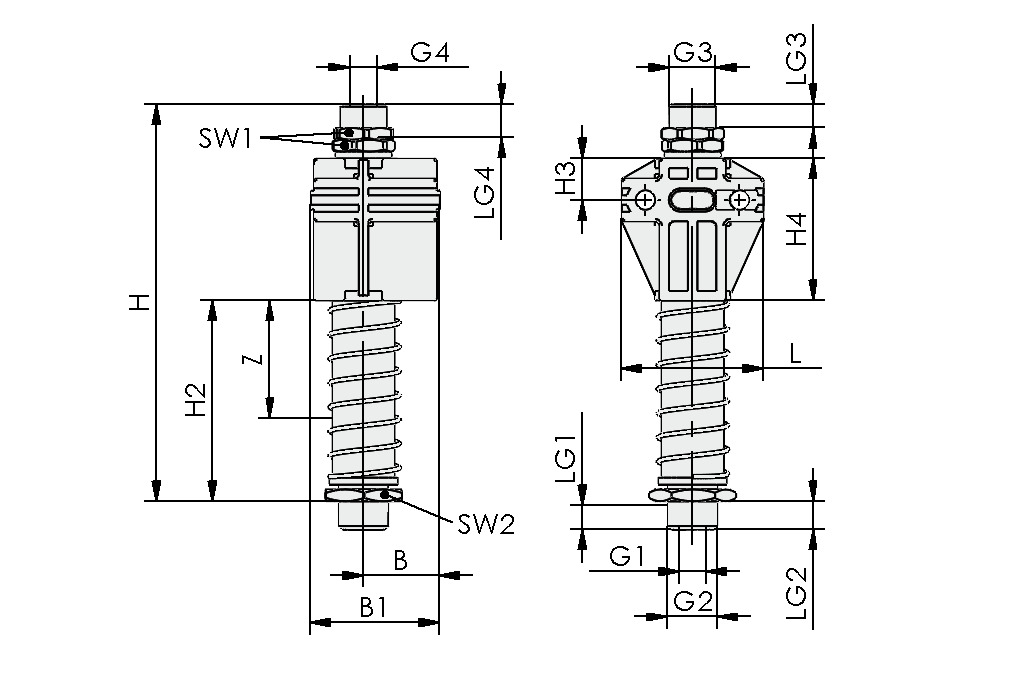

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 32.3 mm |
| B1 | 54.6 mm |
| G1 | G1/4"-F |
| G2 | G1/2"-M |
| G3 | M20x1.5-M |
| G4 | G1/4"-F |
| H | 168 mm |
| H2 | 85 mm |
| H3 | 17.5 mm |
| H4 | 60 mm |
| L | 60 mm |
| LG1 | 10 mm |
| LG2 | 12 mm |
| LG3 | 10 mm |
| LG4 | 10 mm |
| SW1 | 24 mm |
| SW2 | 32 mm |
| Z（吸盘行程） | 50 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 弹簧弹性系数 | 0.57 N/mm |
| 弹簧预紧力 | 17.6 N |
| 弹簧弹力中心 | 31.75 N |
| 直立式负载 | 2,500 N |
| 水平式负载 | 800 N |
| 替代吸盘胶皮连接 | G1/2"-M |
| 替代真空连接 | G1/4"-F |
| 重量 | 250 g |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 产品系列 | FSTF |
