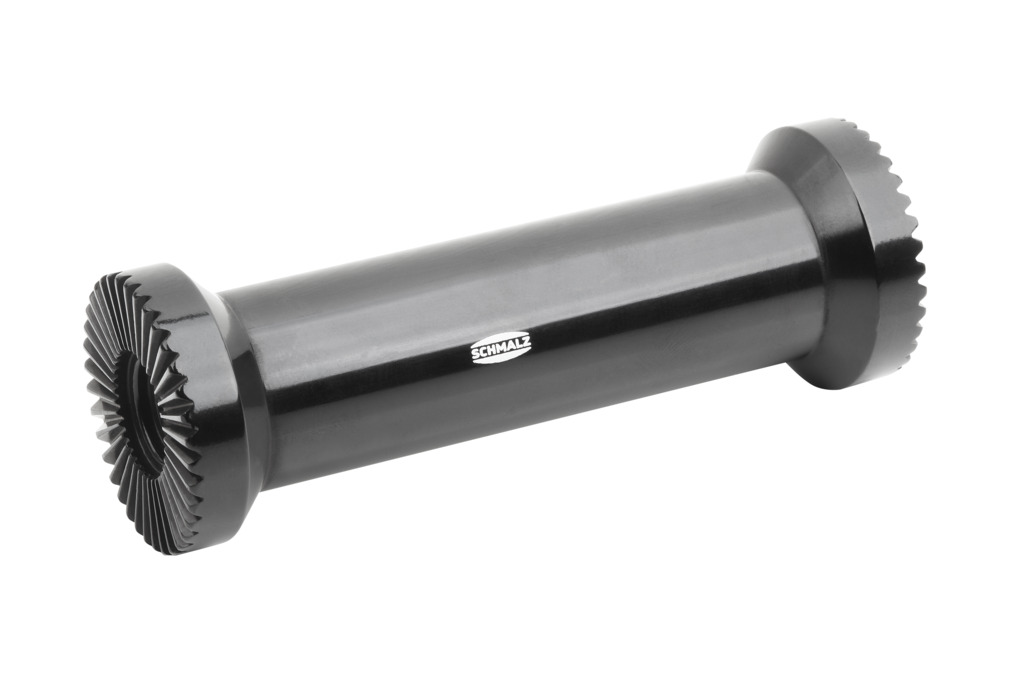

SXT-EXT-GB2-100

物料号: 10.07.13.00036

延伸与抚慰。模块化，用于旋转臂和与管道工具的连接

外部直径 D	25 (mm)
长度 L	100.8 (mm)
材料	铝
形状	两侧齿轮支架

设计参数

Design image

属性	价值
D	25 mm
Dk	35 mm
G1	M8-F
L	100.8 mm
L2	80.8 mm

技术参数

属性	价值
材料	铝
形状	两侧齿轮支架
重量	140 g
产品系列	SXT

文件

辅料

SXT-CON-GB-F-D25

SXT-CON-GB-F-D25 10.07.13.00114 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D25
形状	母头

SXT-CON-GB-F-D40

SXT-CON-GB-F-D40 10.07.13.00115 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D40
形状	母头

SXT-CON-GB-F-1IN

SXT-CON-GB-F-1IN 10.07.13.00191 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	1英寸
形状	母头

SXT-CON-GB-M-A3

SXT-CON-GB-M-A3 10.07.13.00118 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	球头 28.5 mm
形状	公头

SXT-CON-GB-M-A5

SXT-CON-GB-M-A5 10.07.13.00119 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	球头 32 mm
形状	公头

SXT-CON-GB-M-D25

SXT-CON-GB-M-D25 10.07.13.00112 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D25
形状	公头

SXT-CON-GB-M-D40

SXT-CON-GB-M-D40 10.07.13.00113 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D40
形状	公头

SXT-CON-GB-MO-D40

SXT-CON-GB-MO-D40 10.07.13.00116 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D40
形状	公头可打开

SXT-CON-GB-MO-1.5IN

SXT-CON-GB-MO-1.5IN 10.07.13.00117 带齿形管夹，模块化。用于旋转臂和连接关于管子工具

材料	铝
连接 1	D38.1
形状	公头可打开

SXT-ANG-GB2-F

SXT-ANG-GB2-F 10.07.13.00121 角片与齿条，模块化。用于旋转臂和连接关于管子工具

材料	铝
形状	母头
形状	两侧齿轮支架

SXT-ANG-GB2-M

SXT-ANG-GB2-M 10.07.13.00120 角片与齿条，模块化。用于旋转臂和连接关于管子工具

材料	铝
形状	公头
形状	两侧齿轮支架

SET SCHRAUBE FED-SCHE M8x30

SET SCHRAUBE FED-SCHE M8x30 10.07.13.00173 连接2个的安装套件互锁式管道工具组件

载有	SCHRAUBE
和	FED-SCHE
螺纹 G	M8
长度 L	30 (mm)

SET SCHRAUBE FED-SCHE M8x50

SET SCHRAUBE FED-SCHE M8x50 10.07.13.00175 连接2个的安装套件互锁式管道工具组件

载有	SCHRAUBE
和	FED-SCHE
螺纹 G	M8
长度 L	50 (mm)

SET SCHRAUBE FED-SCHE M8x60

SET SCHRAUBE FED-SCHE M8x60 10.07.13.00177 连接2个的安装套件互锁式管道工具组件

载有	SCHRAUBE
和	FED-SCHE
螺纹 G	M8
长度 L	60 (mm)

SET SCHRAUBE FED-SCHE M8x70

SET SCHRAUBE FED-SCHE M8x70 10.07.13.00179 连接2个的安装套件互锁式管道工具组件

载有	SCHRAUBE
和	FED-SCHE
螺纹 G	M8
长度 L	70 (mm)
