SXT-CON-GB-M-D40
物料号: 10.07.13.00113
带齿形管夹,模块化。 用于旋转臂和连接 关于管子工具
材料 | 铝 |
连接 1 | D40 |
形状 | 公头 |

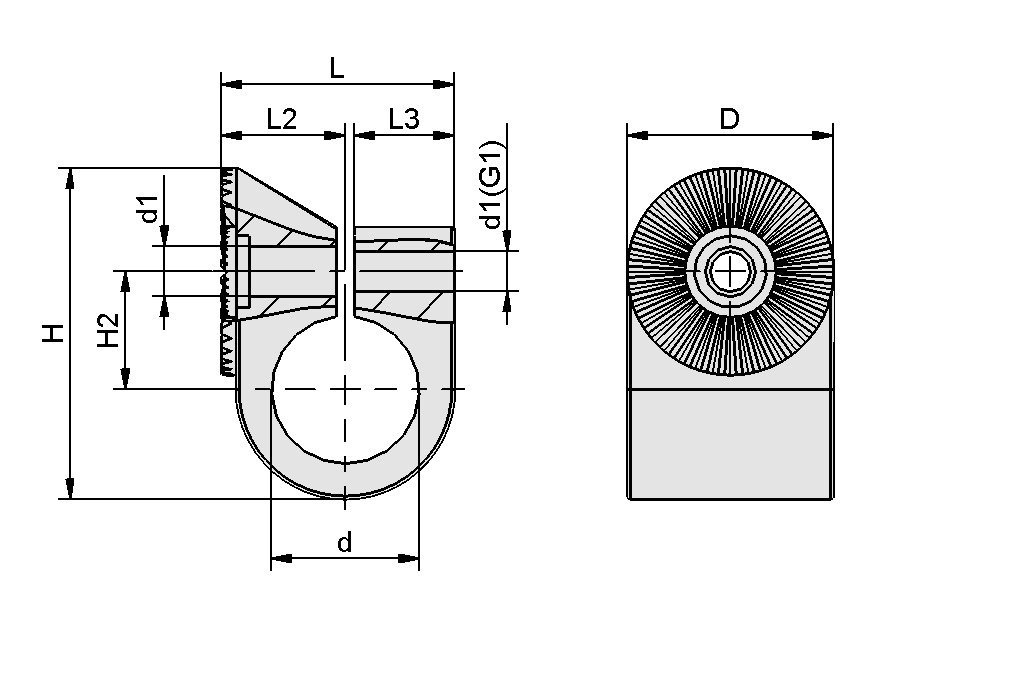

设计参数
设计参数

属性 | 价值 |
---|---|
D | 35 mm |
d | 40 mm |
d1 | 8.5 mm |
H | 66 mm |
H2 | 25 mm |
L | 49.5 mm |
L2 | 26 mm |
L3 | 22 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
材料 | 铝 |
形状 | 公头 |
重量 | 105 g |
产品系列 | SXT |
