SXT-TC-F4-0-M4
物料号: 10.07.13.00168
旋转臂的桁架连接器。 用于连接到管道工具。 齧合
| 连接 1 | SXT-CON-GB-F-D40 |
| 连接 2 | SXT-CON-GB-M-D40 |
| 角度 | 0 (°) |

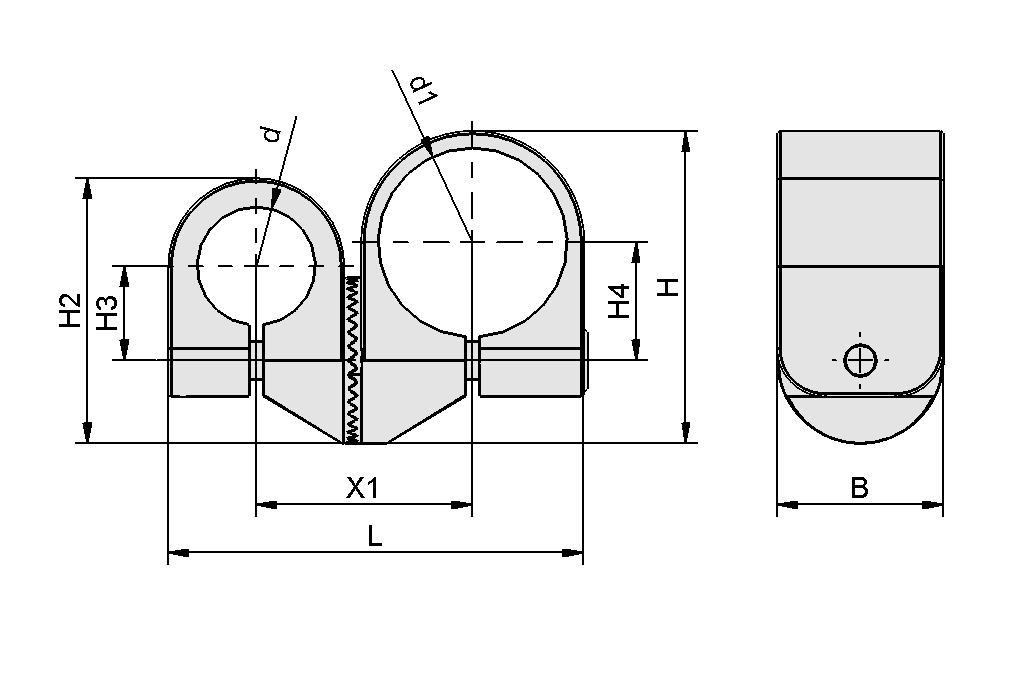

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 连接 1 | SXT-CON-GB-F-D40 |
| 连接 2 | SXT-CON-GB-M-D40 |
| B | 35 mm |
| d | 40 mm |
| d1 | 40 mm |
| H | 66 mm |
| H2 | 66 mm |
| H3 | 25 mm |
| H4 | 25 mm |
| L | 97.8 mm |
| X1 | 50.8 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 256 g |
| 产品系列 | SXT |
