Schmalz

订单信息

大面积吸具系统 FEL 作为一种准备好连接的产品提供。可根据要求提供定制夹具可用备件:密封泡沫

请稍后再试,或联系当地联系人。
  • 新的

FEL SW60 352 5R18 O10 G12 PZ2

物料号: 10.01.46.00121

大面积真空吸具,外接真空发生装置,带节流阀

长度 L352 (mm)
宽度 B130 (mm)
高度 H26.5 (mm)
形状1x 被动区 / 2x 吸入区
长度 L4144 (mm)
长度 L590 (mm)
抽吸单元的布置5 行,18 毫米
公称直径 dn12 (mm)
重量1.2 (kg)
设计参数

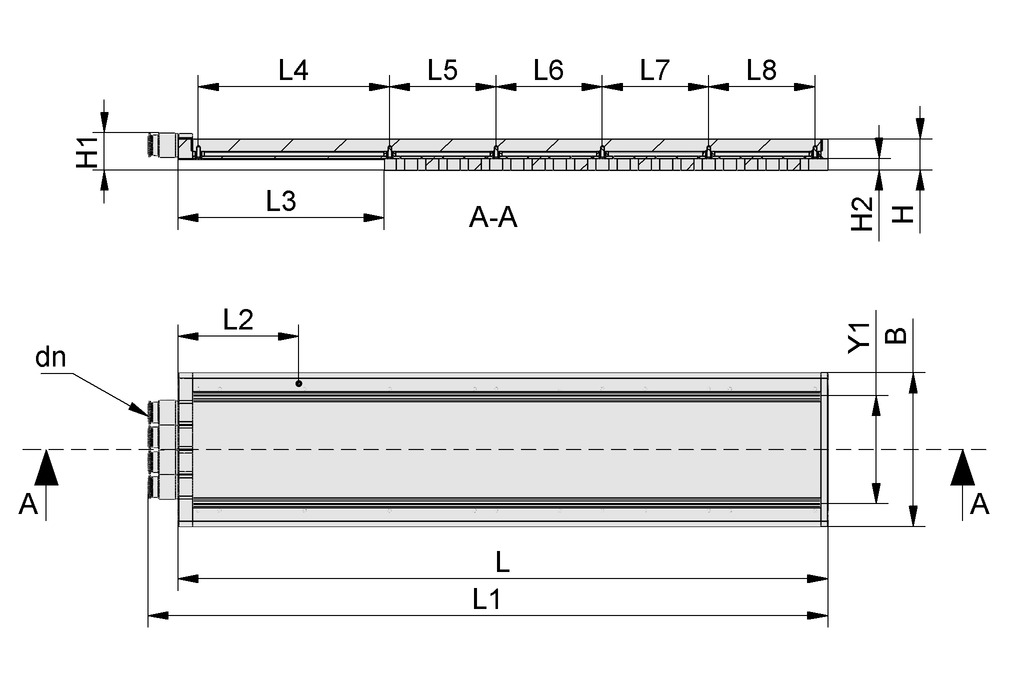

Design image
属性 价值
B 130  mm
dn 12  mm
H 26.5  mm
H1 31.3  mm
H2 10  mm
L 352  mm
L1 377.7  mm
L2 112  mm
L3 156.5  mm
L4 144  mm
L5 90  mm
L6 90  mm
Y1 90  mm
技术参数
属性 价值
形状 1x 被动区 / 2x 吸入区
在-300毫巴时的吸力 100  N
喷嘴直径 0.6  mm
抽吸单元的布置 5 行,18 毫米
抽吸单元针数 42
聚氨酯 = -0.3 bar 时的排气速率 113  l/min
重量 1.2  kg
