EJEK-PL SMP(i)15..30/SCP(i)20..3010.02.02.00728发生器封板
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 22 (mm) |
| 高度 H | 8 (mm) |
| 使用結構設計 | 集成式真空发生器 SMP/SCP |
GP 4 SMP 15..20/SCP 20
物料号: 10.02.02.00919
压缩空气分配器，可用作汇流排和建造喷射块
| 压力范围（操作手柄压力） [bar] | bar |
| 连接针数 | 4 |
| 长度 L | 124 (mm) |
| 宽度 B | 38 (mm) |
| 高度 H | 49.5 (mm) |
| 内径 d | 7 (mm) |

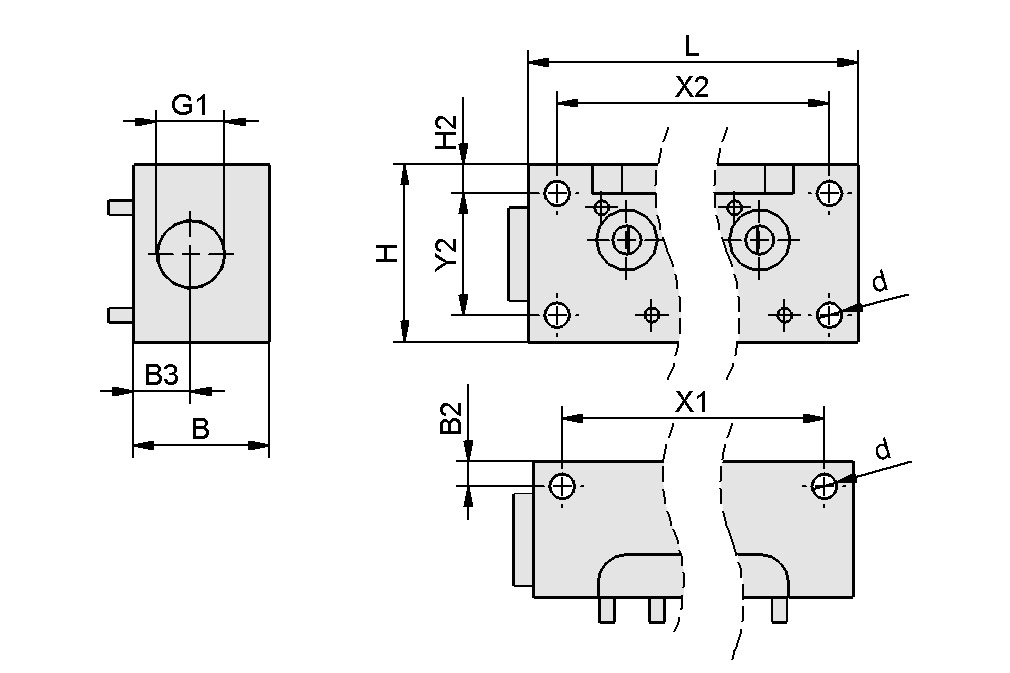

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 38 mm |
| B2 | 7 mm |
| B3 | 16 mm |
| d | 7 mm |
| G1 | G1/2"-F |
| H | 49.5 mm |
| H2 | 8 mm |
| L | 124 mm |
| X1 | 108 mm |
| X2 | 108 mm |
| Y2 | 34 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 595 g |
