FMP-i-SVK 442 3R54 SPB2-40P V0 G32
物料号: 10.01.38.06752
带流量球阀的外部真空产生的智能区域抓取系统
| 长度 L | 442 (mm) |
| 长度 L1 | 446 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R54 |
| 形状配件 | 直线 |
| 外部直径 D | 32 (mm) |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 最大耗气量 吹气 | 800 (l/min) |
| 结构真空开关 | 常开 |
| 重量 | 3.4 (kg) |
| 产品系列 | FMP |

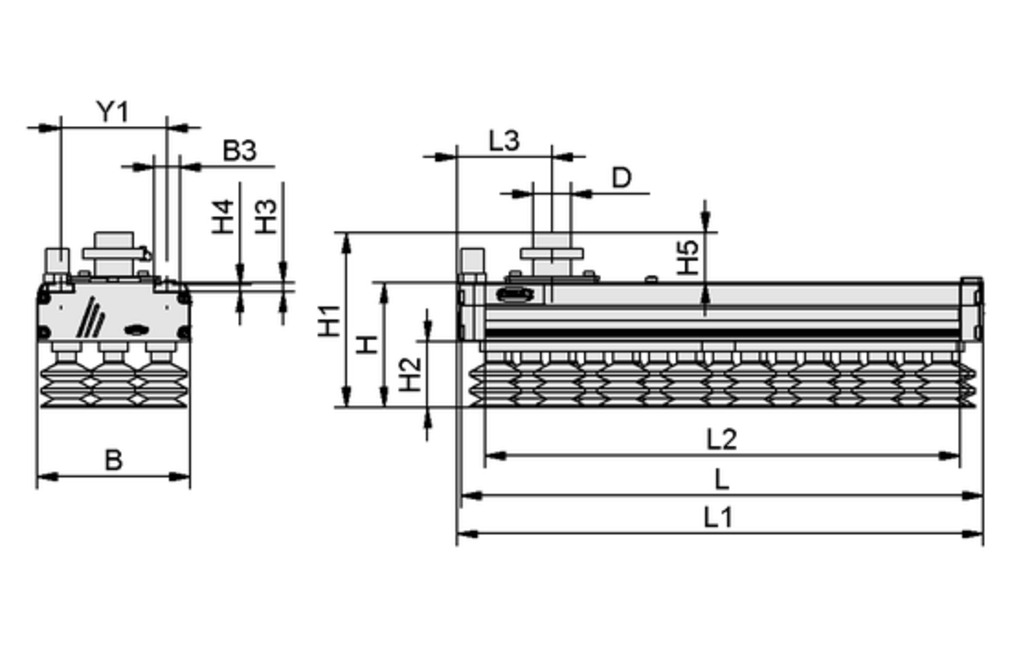

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 32 mm |
| H | 106 mm |
| H1 | 147 mm |
| H2 | 56 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 41 mm |
| L | 442 mm |
| L1 | 446 mm |
| L2 | 402 mm |
| L3 | 80.9 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R54 |
| 抽吸单元针数 | 22 |
| 零下250 毫巴时的吸力 | 250 N |
| 电压 | 24V - DC |
| 电气的连接 | |
| 与 | 无真空显示 |
| 增加功能区域抓具 | 1x 真空 / 吹气控制阀 |
| 重量 | 3.4 kg |
| 密封件 | 吸垫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 300 l/min |
| 产品系列 | FMP |
