SPB2 40 SI-55 P10.01.06.03126波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |
| 形状 | 快插 |

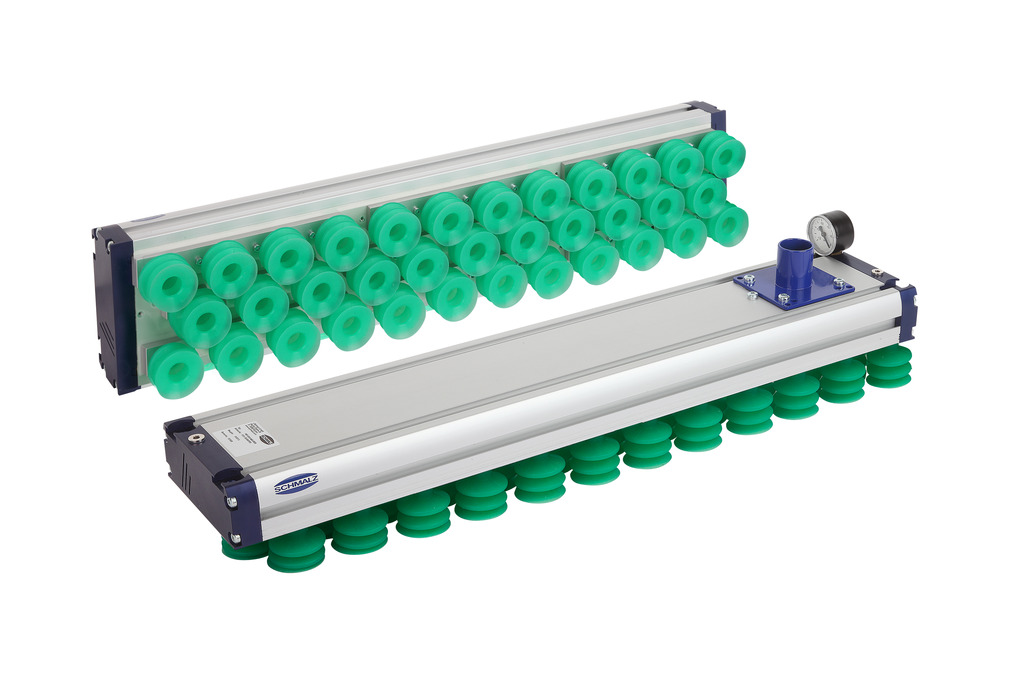

FMP-SVK 640 3R54 SPB2-40P G32
物料号: 10.01.38.00439
大面积真空吸具，外接真空发生装置，带球形止回阀
| 长度 L | 640 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R54 |
| 形状配件 | 直线 |
| 外部直径 D | 32 (mm) |
| 重量 | 3.7 (kg) |
| 产品系列 | FMP |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| D | 32 mm |
| H | 104.8 mm |
| H1 | 145.4 mm |
| H2 | 55 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 41 mm |
| L | 640 mm |
| L2 | 600 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| 阀类型 | SVK |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R54 |
| 抽吸单元针数 | 33 |
| 零下250 毫巴时的吸力 | 360 N |
| 重量 | 3.7 kg |
| 密封件 | 吸垫 |
| 聚氨酯 = -0.25 bar 时的排气速率 | 450 l/min |
| 产品系列 | FMP |
文件
文件
备件
SPB2 40 SI-55 P10.01.06.03126波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |
| 形状 | 快插 |
辅料
ABDK-PROF-10x7x1450-KU-SW-FXP-FMP26.07.03.00002保护罩型材
| 长度 L | 1450 (mm) |
| 宽度 B | 10 (mm) |
| 高度 H | 7 (mm) |
| 材料 | 塑料 |
| 颜色 | 黑色 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
EMVP 25 24V-DC 3/2 NO/NC10.05.02.00151电磁阀EMVP,气动先导
| 公称尺寸 | 25 (mm) |
| Nenndurchfluss bei 0,1 bar | 90.1 (m³/h) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 选配 NO / NC |
| 连接螺纹 | G1"-F |
| 压力范围（操作手柄压力） [bar] | bar |
| 重量 | 0.52 (kg) |
FST-FLEX 25 HD1 G1/2-AG G3/8-IG10.01.10.05697弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 25 HD2 G1/2-AG G3/8-IG10.01.10.05695弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 50 HD2 G1/2-AG G3/8-IG10.01.10.05168弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD1 G1/2-AG G3/8-IG10.01.10.05698弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-FLEX 75 HD2 G1/2-AG G3/8-IG10.01.10.05696弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD1 G1/2-AG G3/8-IG10.01.10.05810弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 25 HD2 G1/2-AG G3/8-IG10.01.10.05806弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 25 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD2 G1/2-AG G3/8-IG10.01.10.05805弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD1 G1/2-AG G3/8-IG10.01.10.05808弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 75 HD2 G1/2-AG G3/8-IG10.01.10.05803弹簧缓冲支杆,双向阻尼、高度补偿、重载
| 弹簧吸盘行程 Z | 75 (mm) |
| 形状安装元件 | 重载的 2 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
MOD-FLAN 120x120 FXP-FMP10.01.21.00244法兰模块
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 60 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 重量 | 1.1 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
SET FXC-FMC10.01.21.01291安装套装
| 长度 L | 119 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 9.6 (mm) |
| 测量范围 [bar] | bar |
| 螺纹 G1 | G1/2"-F |
| 使用結構設計 | 大面积真空抓具系统 FXC-FMC |
SET FXP-FMP10.01.21.02407安装套装
| 长度 L | 232 (mm) |
| 宽度 B | 119 (mm) |
| 高度 H | 119 (mm) |
| 测量范围 [bar] | bar |
| 重量 | 1.3 (kg) |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
VAM 40 V U BAR10.07.02.00046真空表，模拟量测量和监测真空
| 宽度 B | 23 (mm) |
| 高度 H | 46 (mm) |
| 外部直径 D | 40 (mm) |
| 测量范围 [bar] | -1,00 ... 0,00 bar |
| 形状压力计 | 底部连接件 |
| 真空连接 | G1/8"-M |
| 螺纹 G1 | G1/8"-M |
| 重量 | 0.06 (kg) |
VSL 42-32 PU-DS-AS TR10.07.09.00036真空压缩空气管
| 外部直径 D | 42 (mm) |
| 内径 d | 32 (mm) |
| 最大长度 | 20 (m) |
| 材料 软管 | 聚氨酯、螺旋钢丝、防静电 |
| 最小弯曲半径 | 25 (mm) |
| 压力范围（操作手柄压力） [bar] | -0,95 ... 3,20 bar |
| 操作手柄的工作温度 | -40 ... 90 °C |
| 颜色 | 透明色 |
VS-MONT 50x15.8x25 VS10.06.02.00343真空发生器开关套装（已安装
| 长度 L | 50 (mm) |
| 宽度 B | 15.8 (mm) |
| 高度 H | 25 (mm) |
| 特别的功能 | 可直立安装 |
| 测量范围 [bar] | bar |
| 使用結構設計 | 真空开关 |
VS-MONT 76.5x19 VSi FXP-FMP10.01.38.02485真空发生器开关套装（已安装
| 长度 L | 76.5 (mm) |
| 宽度 B | 19 (mm) |
| 特别的功能 | 可直立安装 |
| 附加功能區域抓具 | 真空和压力开关 VSi |
| 测量范围 [bar] | bar |
| 与 | 真空压力开关 |
| 使用結構設計 | 大面积真空抓具系统 FXP-FMP |
SCHL-AN W 32-79x79x29 FMP10.01.38.00299真空软管接头（弯型)
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 29 (mm) |
| 孔径 X1 | 62 (mm) |
| 孔径 Y1 | 50 (mm) |
| 外部直径 D | 32 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP |
SCHL-AN 32-79x79x40 FMP10.01.38.00298
| 长度 L | 79 (mm) |
| 宽度 B | 79 (mm) |
| 高度 H | 40 (mm) |
| 孔径 X1 | 62 (mm) |
| 孔径 Y1 | 50 (mm) |
| 外部直径 D | 32 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FMP |
