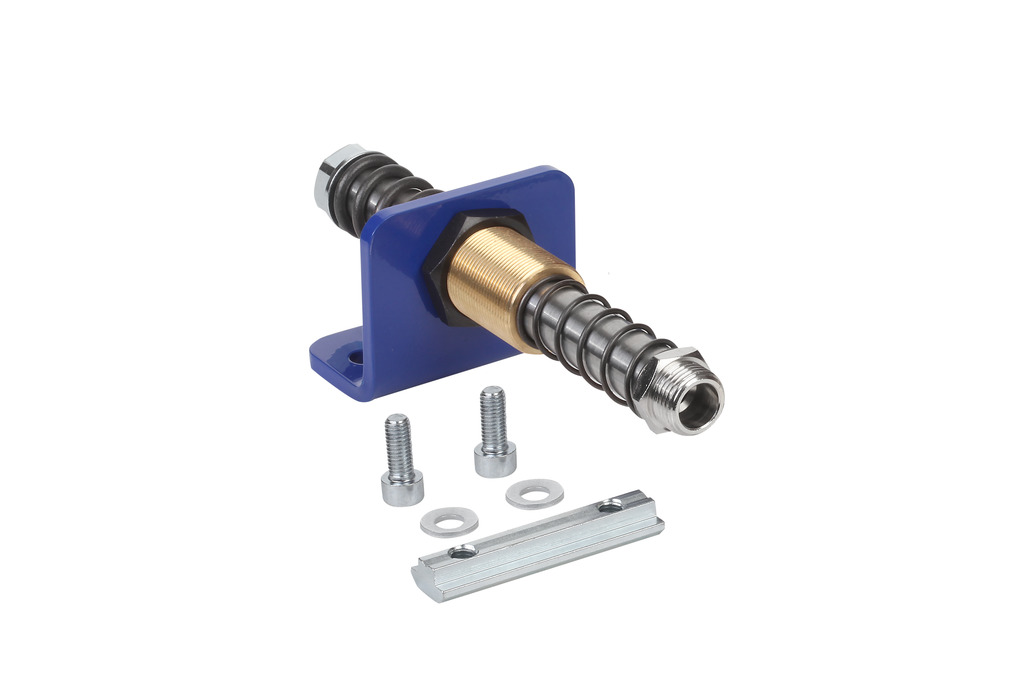

FST-STARR 25 HD1 G1/2-AG G3/8-IG
物料号: 10.01.10.05810
弹簧缓冲支杆,双向阻尼、高度补偿、重载
弹簧吸盘行程 Z | 25 (mm) |
形状安装元件 | 重载的 1 弹簧缓冲支杆 |
使用結構設計 | 安装部分 |
尺寸 | 90x90 |
设计参数
设计参数

属性 | 价值 |
---|---|
B | 75 mm |
G1 | G3/8"-F |
G2 | G1/2"-M |
H | 167.6 mm |
H1 | 129 mm |
H2 | 20 mm |
L | 41 mm |
LG1 | 13 mm |
LG2 | 10.5 mm |
Z(吸盘行程) | 25 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
弹簧弹性系数 | 3.83 N/mm |
尺寸 | 90x90 |
重量 | 1,200 g |
产品系列 | FST-STARR |
