FMHD 1050x250 2R28 O20 G60
物料号: 10.01.40.00282

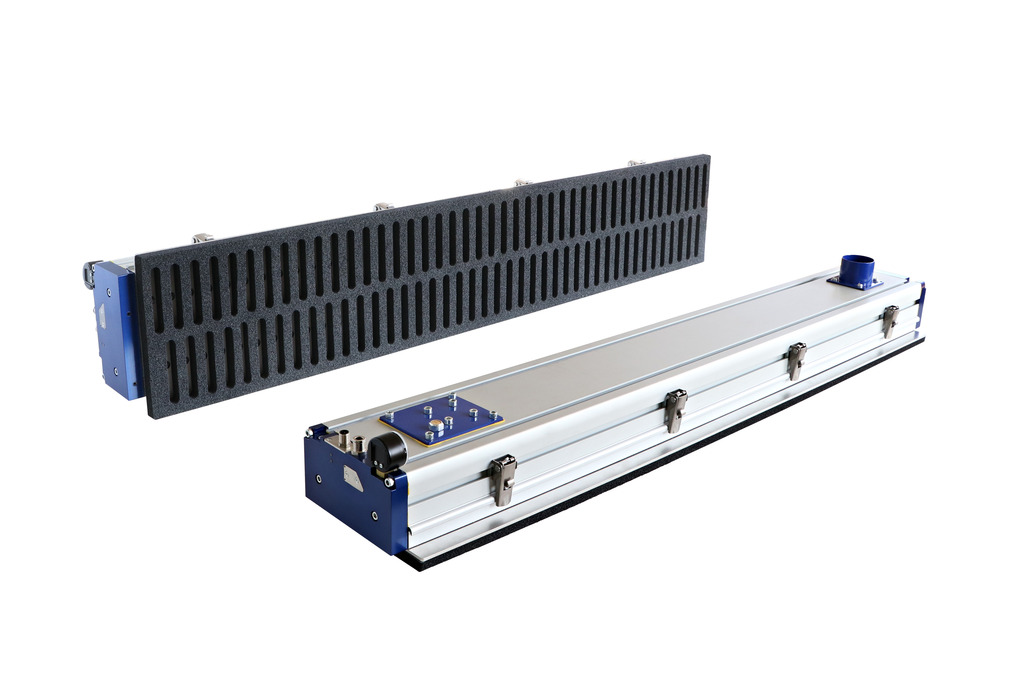

大面积真空吸具，外接真空发生装置，带球形止回阀
| 长度 L | 1050 (mm) |
| 宽度 B | 250 (mm) |
| 抽吸单元的布置 | 2 行，28 毫米 |
| 形状配件 | 直支柱，Ø 60 |
| 重量 | 19 (kg) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 250 mm |
| B1 | 250 mm |
| B2 | 175.5 mm |
| B3 | 250 mm |
| D | 60 mm |
| H | 116.7 mm |
| H1 | 163.7 mm |
| H2 | 20 mm |
| L | 1,050 mm |
| L1 | 1,057.75 mm |
| L2 | 126 mm |
| L3 | 138 mm |
| L4 | 1,004 mm |
| Y1 | 120 mm |
| ZA | 28 mm |
