VCBL-N 120x50x97 30/40 TV
物料号: 10.01.12.05559
| 尺寸（长 x 宽） | 120x50 |
| 高度 H | 97 (mm) |
| 栅格 | 30 x 30 / 40 x 40 mm |
| 增加功能真空吸块 | 传感阀，感觉阀 |

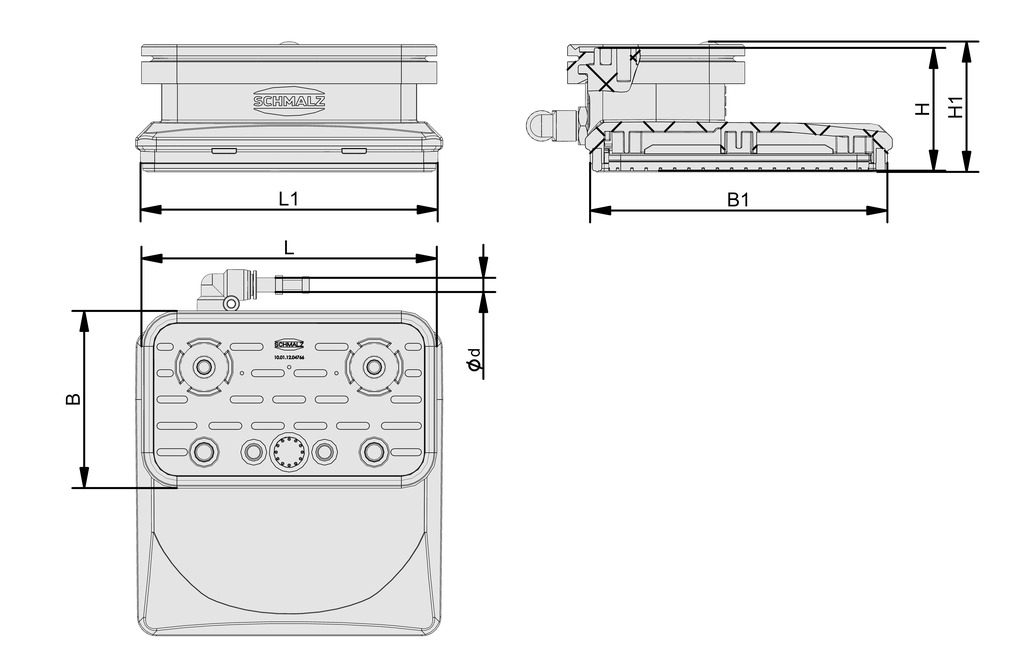

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 130 mm |
| H | 97 mm |
| H1 | 99.6 mm |
| L1 | 130 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 栅格 | 30 x 30 / 40 x 40 mm |
| 重复性 | ± 0.06 mm |
文件
文件
备件
VCDR 124x124x10 VCBL-R10.01.12.05422
| 长度 L | 124 (mm) |
| 宽度 B | 124 (mm) |
| 高度 H | 10 (mm) |
| 吸盘胶皮材料 | 蜂窝橡胶 MOS |
| 使用結構設計 | 真空吸块 VCBL-R |
辅料
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
