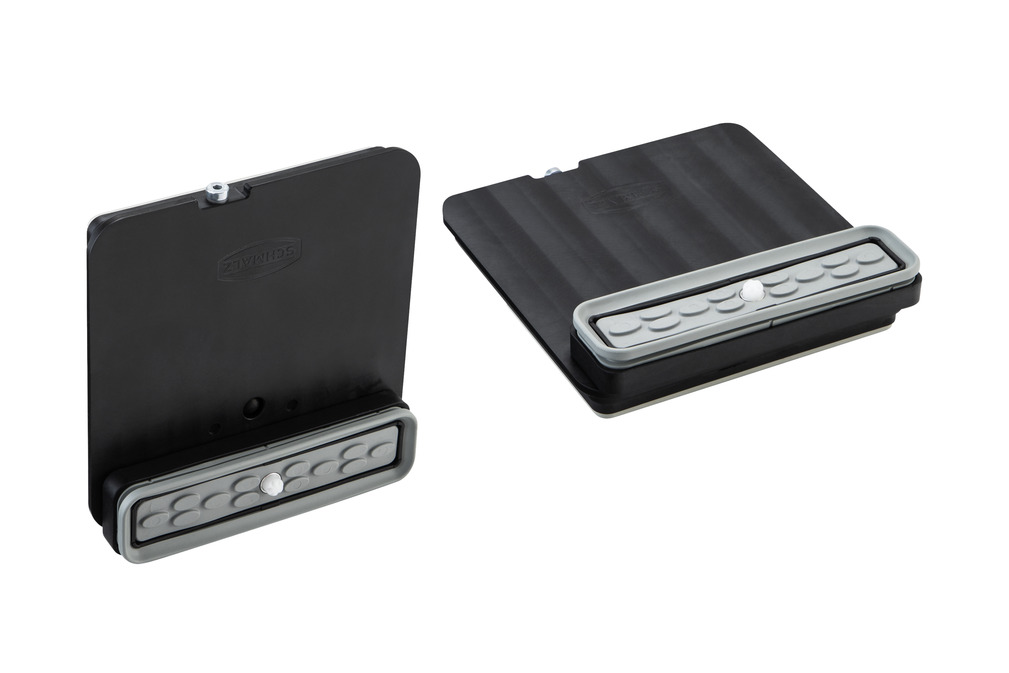

VCBL-N 130x30x32 30/40 TV10.01.12.05593
| 尺寸（长 x 宽） | 130x30 |
| 高度 H | 32 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
使用 VCBL-N 真空吸块，您可以夹持从粗糙或纹理表面到实木的各种工件。凭借丰富的尺寸和装夹高度组合，您可以解决任何装夹任务。吸盘可以快速更换，无需工具，而且还配有薄膜。这样可以保护工件不与标准感应阀直接接触，同时也不会弄脏工件。选配的升降系统便于装卸大型笨重工件，同时还能保护吸盘的密封边。额外的气管连接包含在交付中，可直接提高特别苛刻应用的性能。同样包含在交付中的嵌套插入件可以取下，这样真空吸块也可以在网格台面上使用。这使得 VCBL-N 成为二合一的全能设备。在网格和嵌套应用之间切换真空吸块的繁琐过程已经成为过去。
广泛的产品范围和二合一功能实现了最大的灵活性，从而缩短了建立时间
由于网格表和嵌套表的二合一功能，只需使用一个块状吸盘系列
由于采用了坚固的一体式设计和额外的真空连接工件，即使在实木等要求苛刻的应用中也能实现最大的稳定性
使用成熟的吸盘系统，维修简单、无需工具
可选配升降系统，轻松装卸大型笨重部件
设计
设计
- 感应阀 (1) 由软的塑料制成
- 带膜的吸板（2）可实现最佳密封性能、高摩擦力和防污保护
- 坚固的主体（3）由增强塑料制成
- 密封结构 (4)
- 嵌套（5）经过优化，可用于 MDF 破坏板和光滑台面系统
技术参数
技术参数
- 用于套料台应用的真空系统
- 选配气管连接
- 优化了在中密度纤维板套料板上的应用
职能描述
职能描述
从嵌套板到网格板
将施迈茨 VCBL-N 系列产品中的嵌套插入件取下后，真空吸块就可以在网格台面上使用了。
从网格板到嵌套板
将嵌套插入件插入VCBL-R 真空吸块，就可以在嵌套台上使用。
无需工具即可适应于工作台系统，同化接头
通过点击系统，您无需工具和额外组件即可在工作台系统之间进行切换。
产品介绍

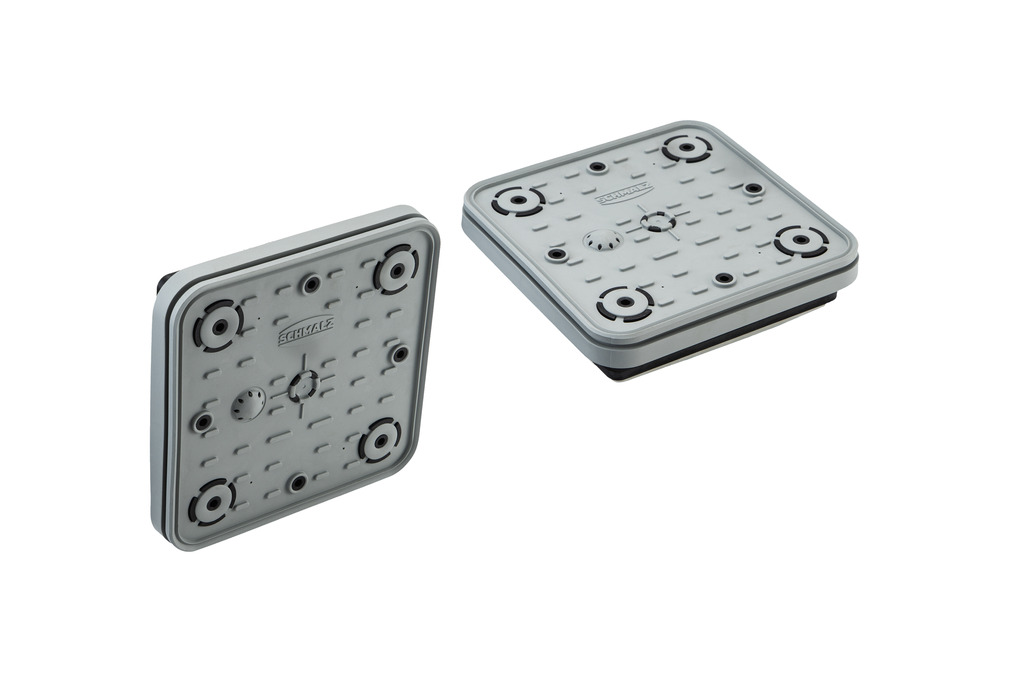

VCBL-N 145x145x32 30/40 TV10.01.12.05590
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 32 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 145x145x52 30/40 AS+TV10.01.12.05554
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 52 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 升降梯系统，传感阀 |
VCBL-N 145x145x52 30/40 TV10.01.12.05553
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 52 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

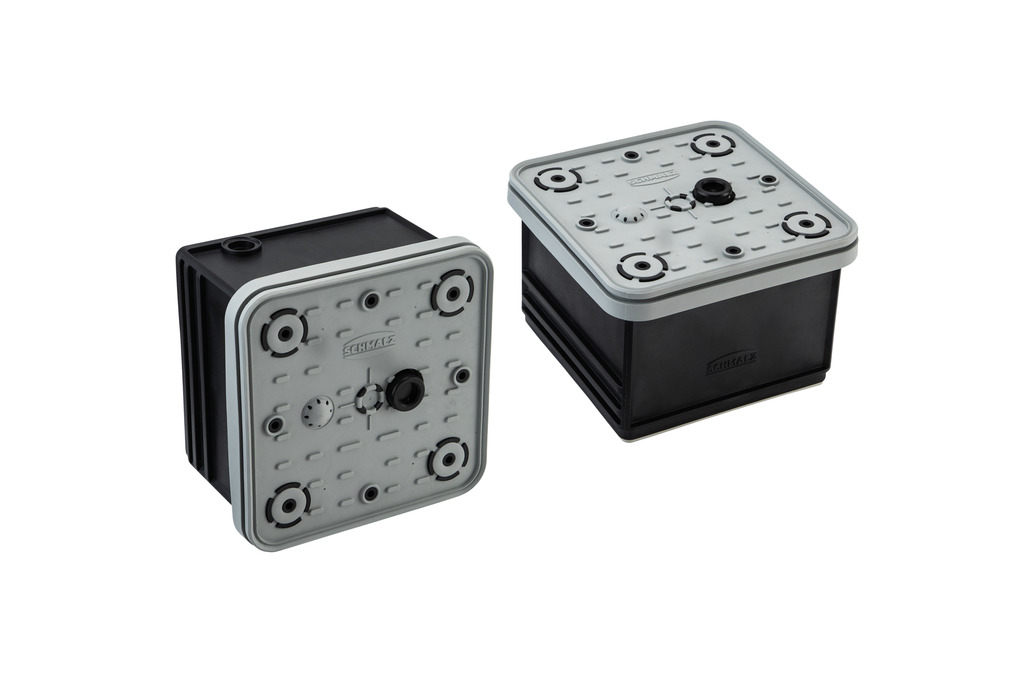

VCBL-N 145x145x97 30/40 AS+TV10.01.12.05562
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 97 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 升降梯系统，传感阀 |

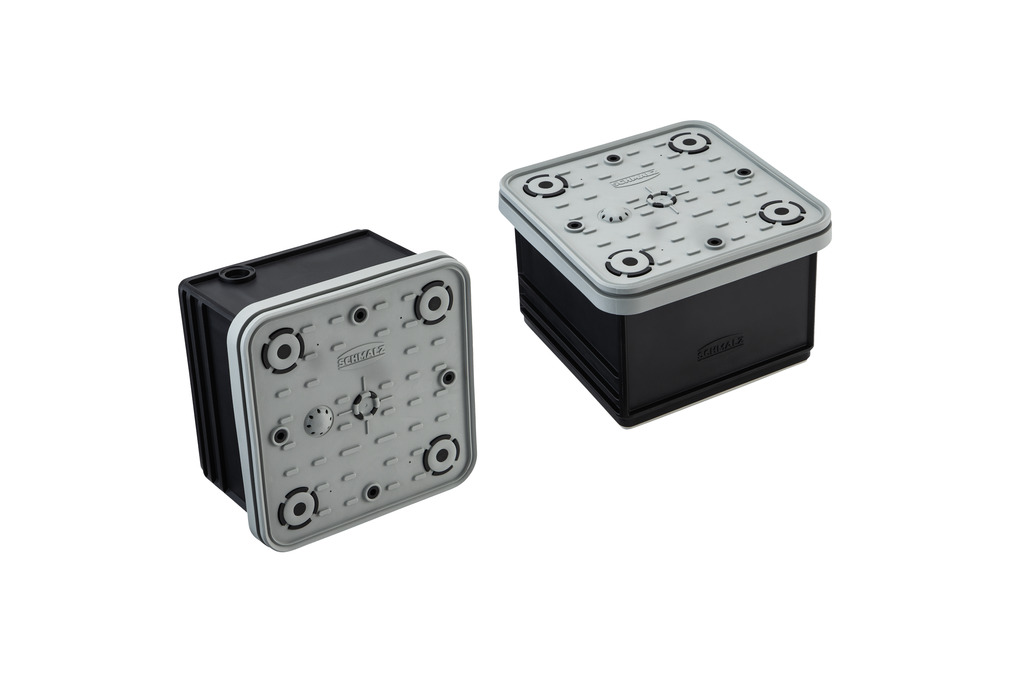

VCBL-N 145x145x97 30/40 TV10.01.12.05561
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 97 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

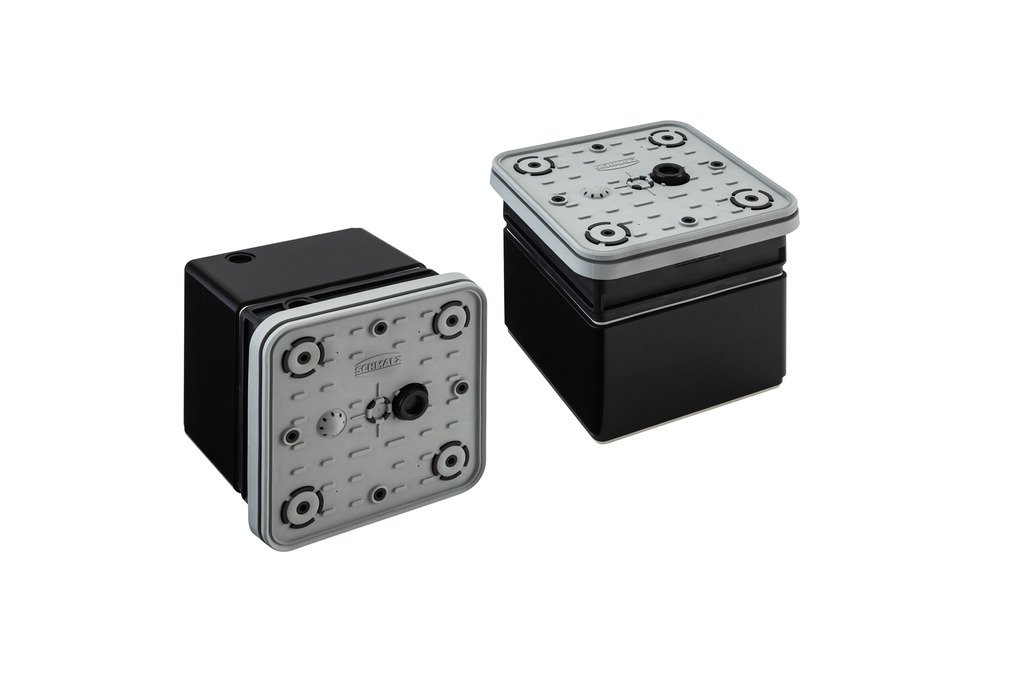

VCBL-N 145x145x132 30/40 AS+TV10.01.12.05567
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 132 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 升降梯系统，传感阀 |

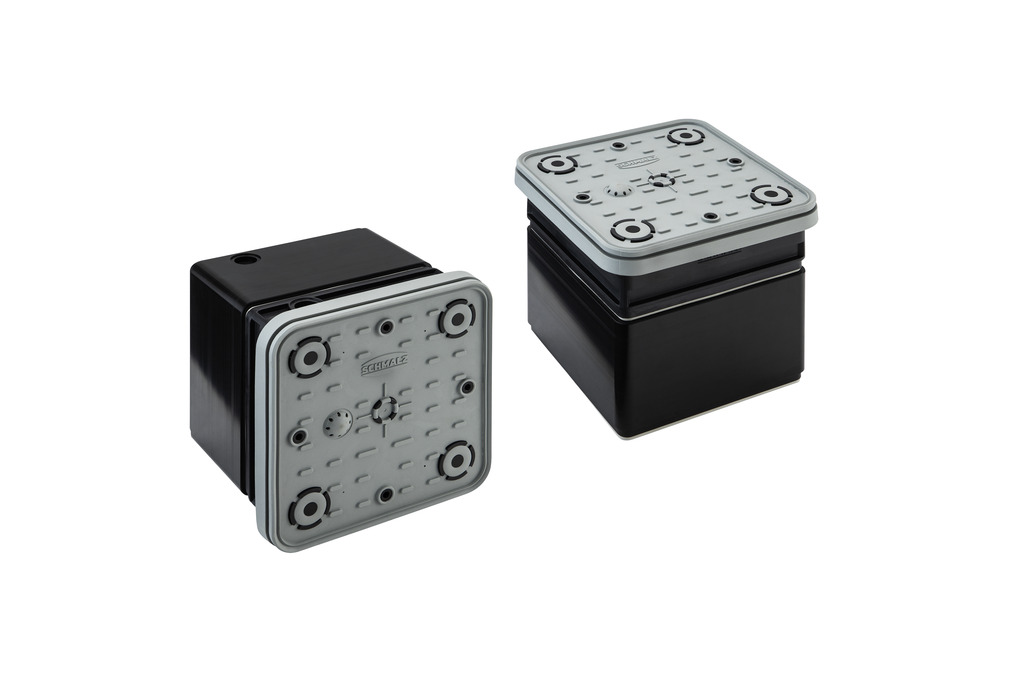

VCBL-N 145x145x132 30/40 TV10.01.12.05563
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 132 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

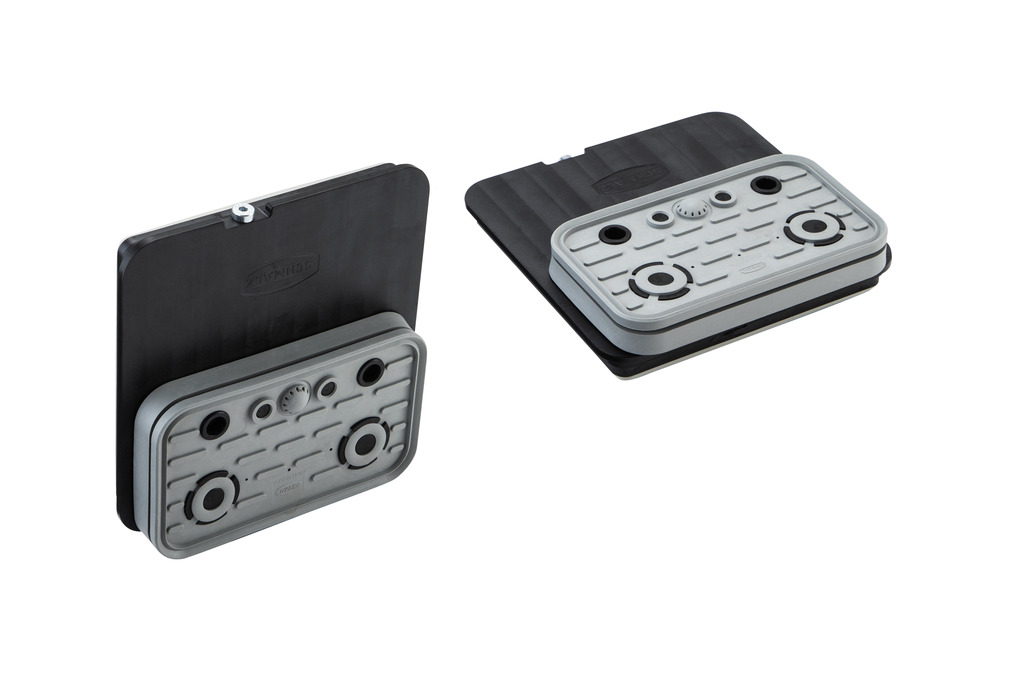

VCBL-N 125x75x32 30/40 TV10.01.12.05591
| 尺寸（长 x 宽） | 125x75 |
| 高度 H | 32 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 125x75x52 30/40 TV10.01.12.05555
| 尺寸（长 x 宽） | 125x75 |
| 高度 H | 52 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

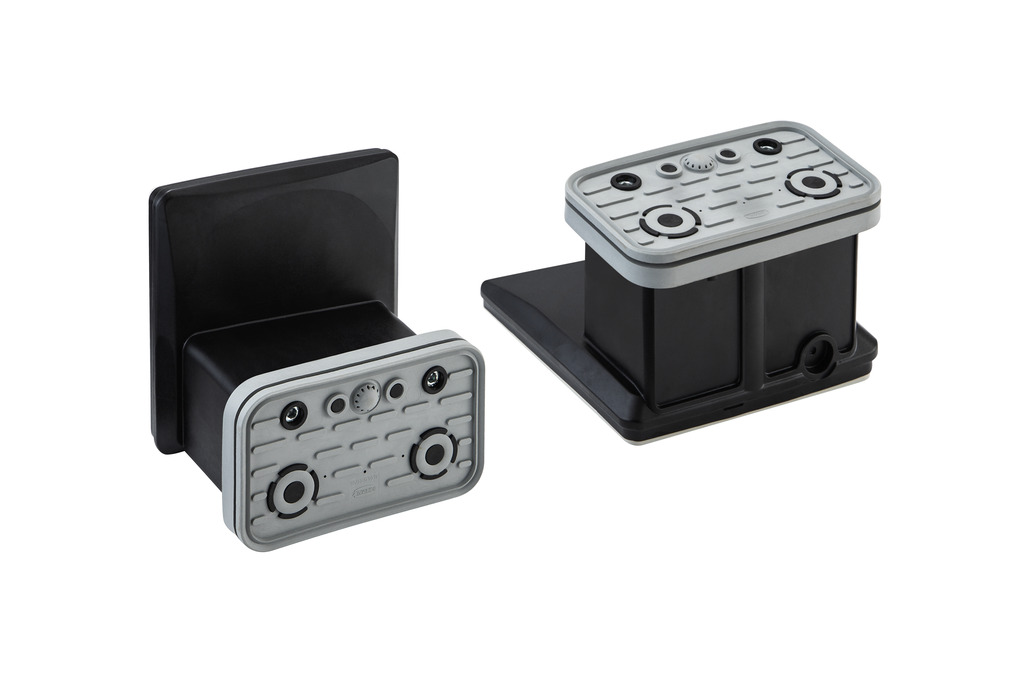

VCBL-N 125x75x97 30/40 TV10.01.12.05558
| 尺寸（长 x 宽） | 125x75 |
| 高度 H | 97 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

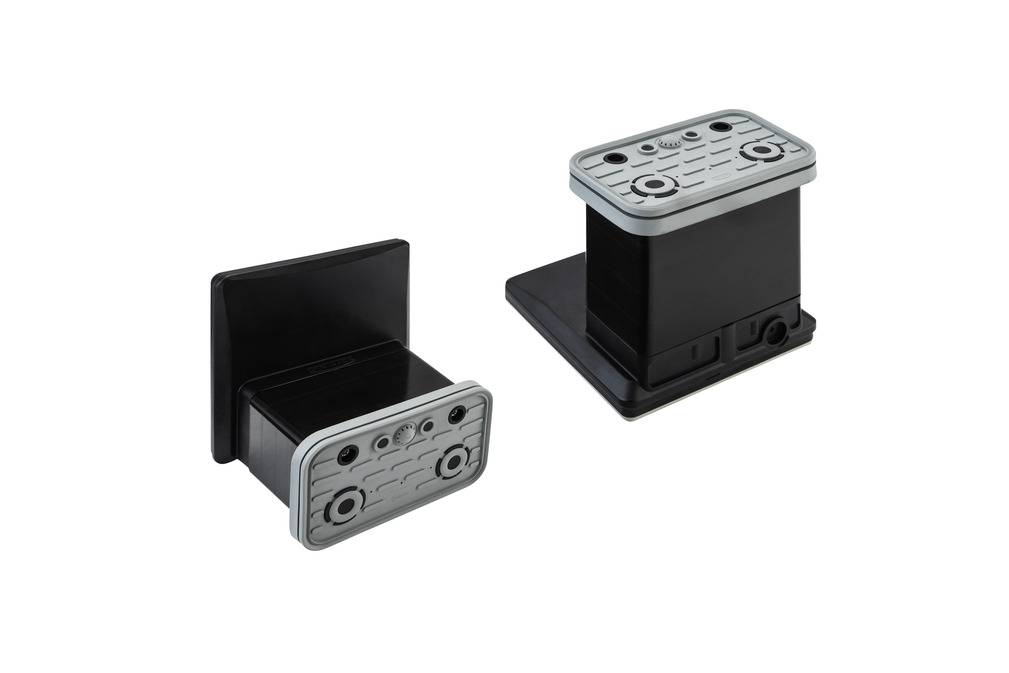

VCBL-N 125x75x132 30/40 TV10.01.12.05564
| 尺寸（长 x 宽） | 125x75 |
| 高度 H | 132 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

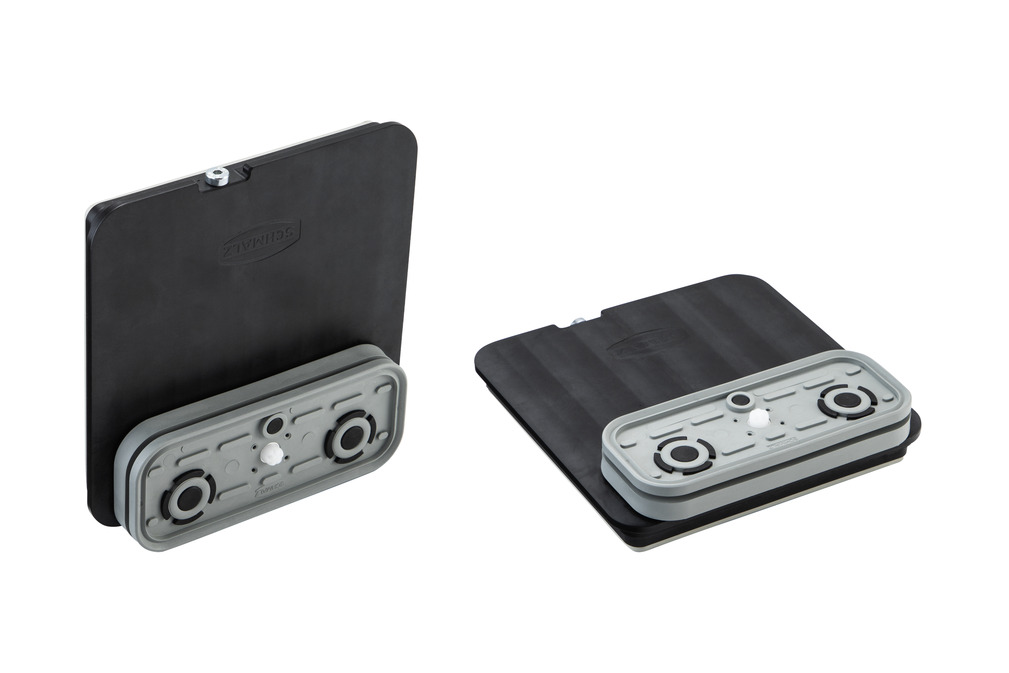

VCBL-N 120x50x32 30/40 TV10.01.12.05592
| 尺寸（长 x 宽） | 120x50 |
| 高度 H | 32 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 120x50x52 30/40 TV10.01.12.05556
| 尺寸（长 x 宽） | 120x50 |
| 高度 H | 52 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

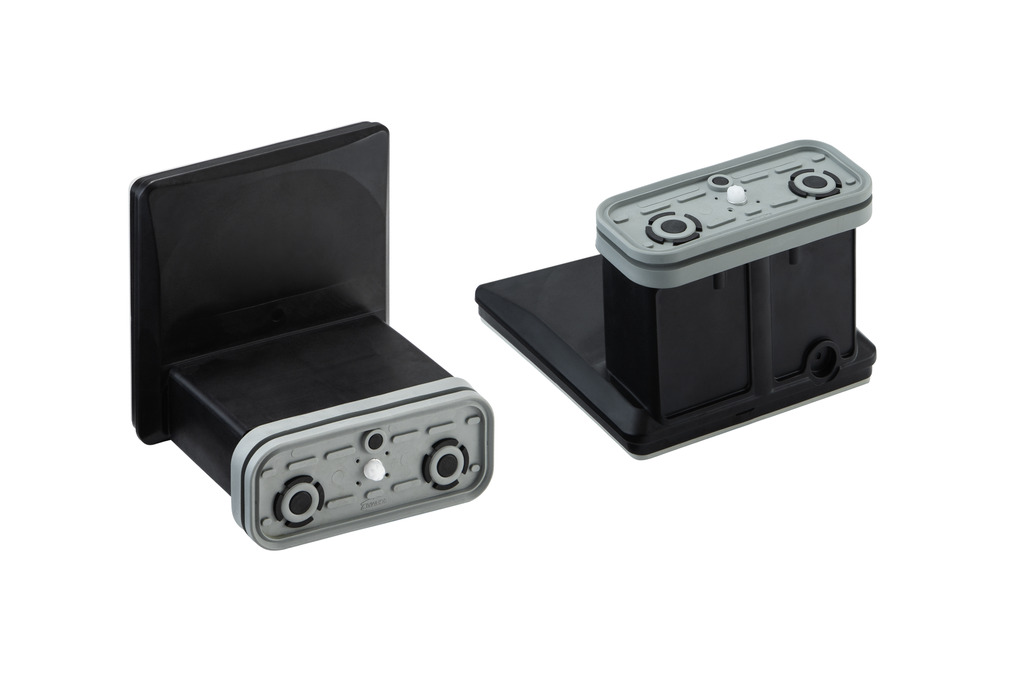

VCBL-N 120x50x97 30/40 TV10.01.12.05559
| 尺寸（长 x 宽） | 120x50 |
| 高度 H | 97 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

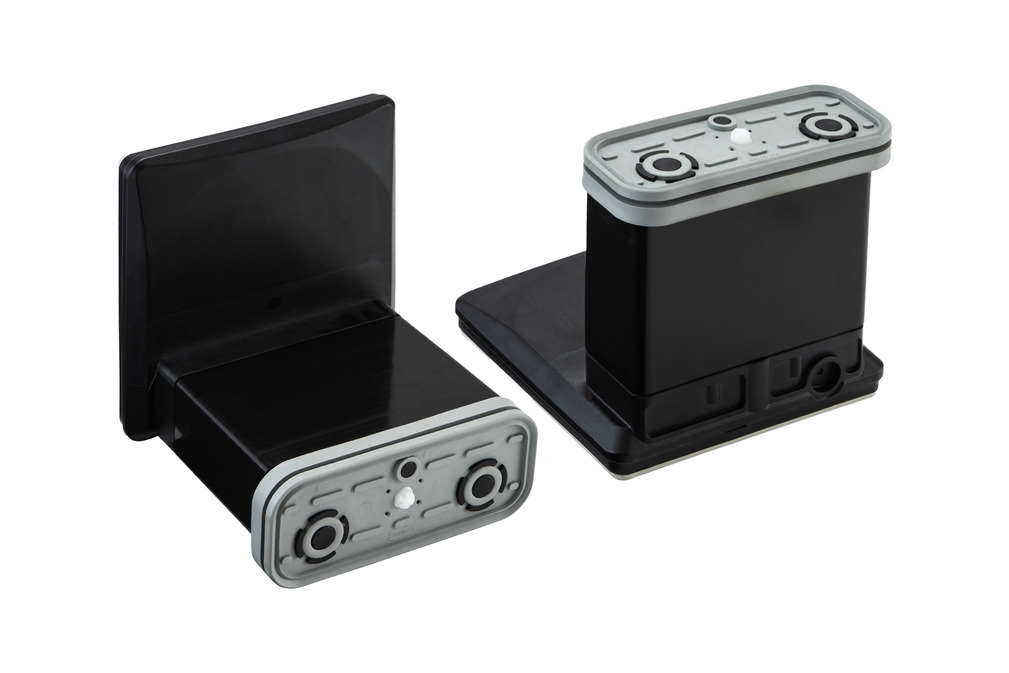

VCBL-N 120x50x132 30/40 TV10.01.12.05565
| 尺寸（长 x 宽） | 120x50 |
| 高度 H | 132 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 130x30x32 30/40 TV10.01.12.05593
| 尺寸（长 x 宽） | 130x30 |
| 高度 H | 32 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 130x30x52 30/40 TV10.01.12.05557
| 尺寸（长 x 宽） | 130x30 |
| 高度 H | 52 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |

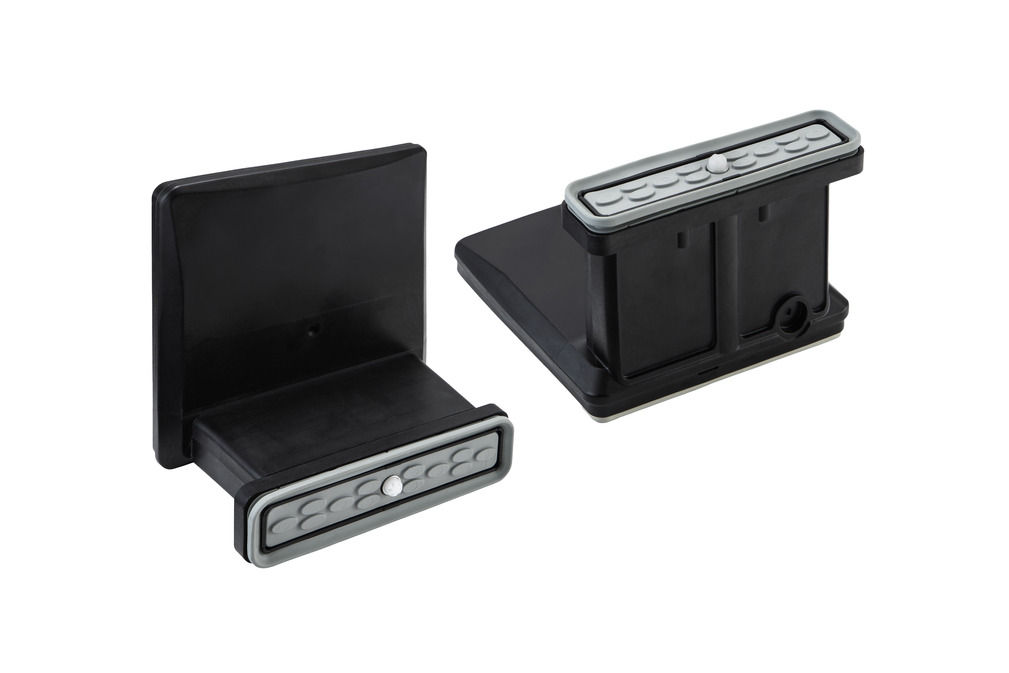

VCBL-N 130x30x97 30/40 TV10.01.12.05560
| 尺寸（长 x 宽） | 130x30 |
| 高度 H | 97 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
VCBL-N 130x30x132 30/40 TV10.01.12.05566
| 尺寸（长 x 宽） | 130x30 |
| 高度 H | 132 (mm) |
| 30 x 30 / 40 x 40 mm | |
| 增加功能真空吸块 | 传感阀，感觉阀 |
产品推荐
更多信息
如果在不带嵌套插入件的网格板上使用 VCBL-N，装夹高度是否会改变？
如果在不带嵌套插入件的网格板上使用 VCBL-N，装夹高度是否会改变？
是的，去掉嵌套插入件后，装夹高度可降低 7 毫米。
一根真空管最多可以连接多少个真空吸块？
一根真空管最多可以连接多少个真空吸块？
为了通过额外的真空实现性能的显著提高，我们建议将不超过三个真空块连接到一条真空线。
铣削过程中工件移动或释放的原因是什么？
铣削过程中工件移动或释放的原因是什么？
首先检查真空块的吸盘和密封架。如果这些都完好无损，请检查主泵的压力表和过滤器。
是否可以夹持粗糙或结构复杂的工件？
是否可以夹持粗糙或结构复杂的工件？
这可以通过附件中的 VCSP-O MOS 吸板来实现。
如何为 CNC 加工中心选择正确的网格尺寸？
如何为 CNC 加工中心选择正确的网格尺寸？
产品技术资料中规定了相应的沟槽尺寸。
图示说明了如何正确测量网格尺寸 (1)、沟槽宽度 (2) 和沟槽深度 (3)。
是否必须使用额外的真空连接？
是否必须使用额外的真空连接？
真空吸块在设计时无需额外的真空连接。然而，嵌套过程依赖于大量参数，这意味着如果没有额外的真空连接，就无法始终确保过程的安全。因此，额外的真空连接作为标准配置，应在关键应用中使用。
