CMB-HD D120x69 RB
物料号: 10.01.27.01874

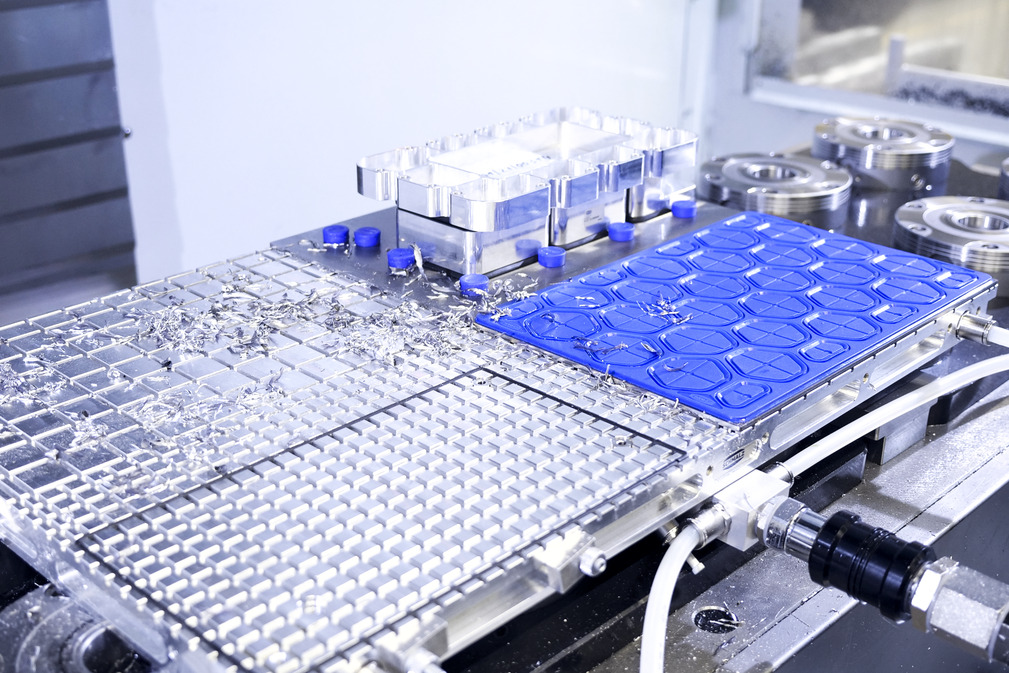

具有高力的真空块 用于数控机床 用于金属加工
| 形状 | 重载的 |
| 外部直径 D | 120 (mm) |
| 高度 H | 69 (mm) |
| 软管外直径 | 8 (mm) |
| 增加功能真空吸块 | 摩擦衬里 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 120 mm |
| D2 | 8 mm |
| D3 | 58 mm |
| D4 | 98 mm |
| D5 | 25 mm |
| G1 | M10-F |
| H | 69 mm |
| H2 | 15 mm |
| X1 | 95 mm |
| X2 | 70 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| Spannkraft | 905 N |
| 横向剪力 | 362 N |
| 重复性 | ± 0.03 mm |
文件
文件
备件
辅料
VSL 8-6 PU MI-TR10.07.09.00003真空压缩空气管
| 外部直径 D | 8 (mm) |
| 内径 d | 6 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 45 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
