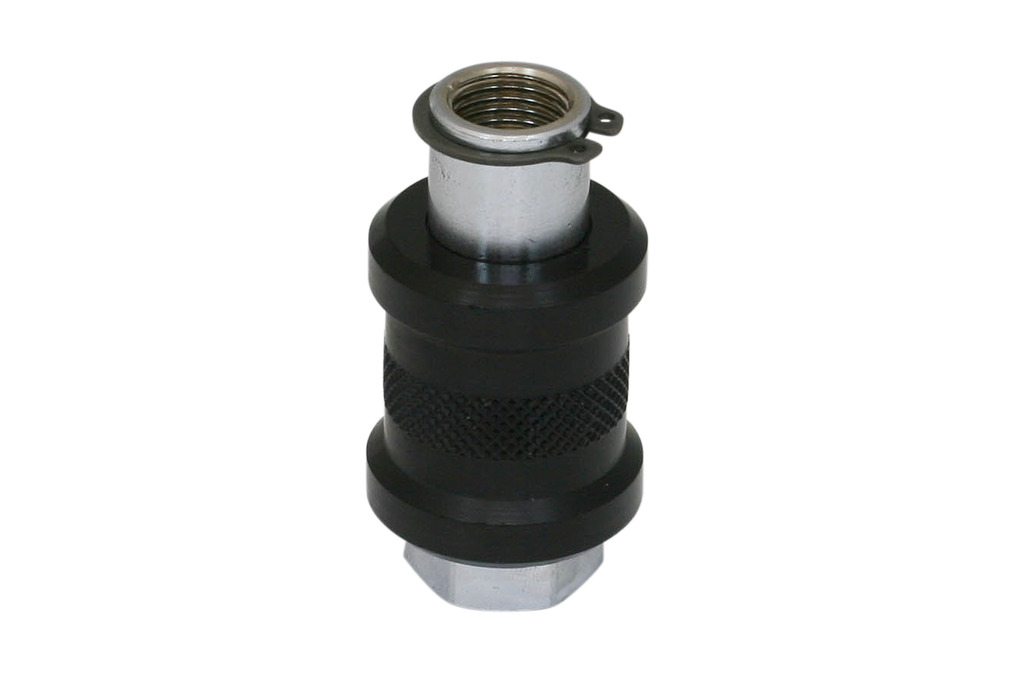

HSV 7 3/2 G1/4-IG10.05.07.00034手动滑阀，手动开关真空/压缩空气
| 公称尺寸 | 7 (mm) |
| 功能阀 | 3/2 通阀 |
| 螺纹 G1 | G1/4"-F |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |

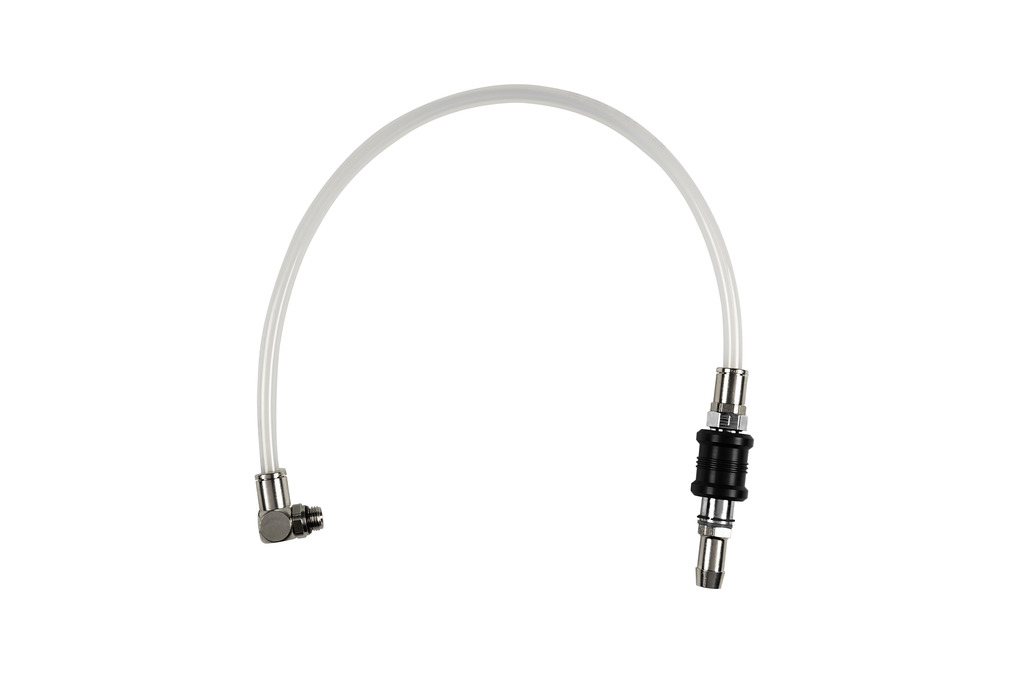

SET MPL G1/4-IG
物料号: 10.01.27.01757
真空管连接套装
| 使用結構設計 | 阵列式金属板 |
| 连接 | G1/4"-F |
文件
文件
备件
VSL 10-7 PU MI-TR10.07.09.00084真空压缩空气管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 85 °C |
| 颜色 | 乳白色透明 |
ST G1/4-AG 13 MS-V10.08.03.00158宝塔型气管接头
| 螺纹 G1 | G1/4"-M |
| 软管直径（建议）d | 13 (mm) |
| 材料 | 黄铜 |
| 表面 | 镀镍 |
| 长度 L | 5.5 (mm) |
| 公称直径 dn | 7.5 (mm) |
STV-W G1/4-AG 1010.08.02.0025490度真空管接插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 27.2 (mm) |
STV-GE G1/4-AG 1010.08.02.00251管接直螺纹插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 16.5 (mm) |
| 长度 L | 23.4 (mm) |
