真空管吊具 JumboErgo

适用于多种不同形状和尺寸的工件，重量可达 300 千克

最大120 公斤
最大300 公斤
最大4 X 2 米

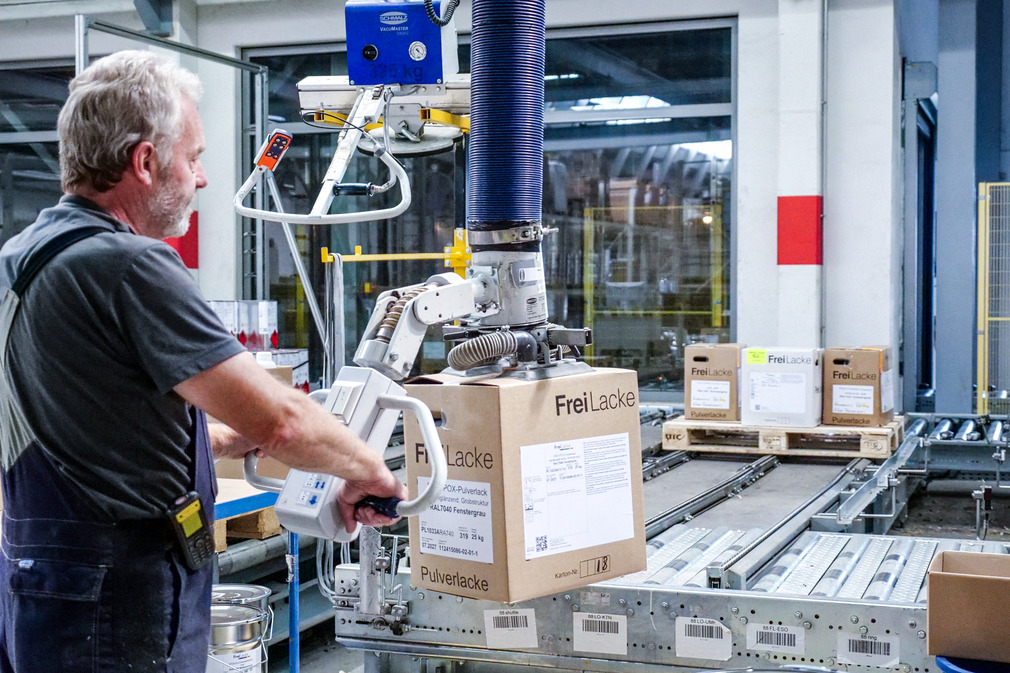

JumboErgo 上的扭矩扳手的操作设计类似于摩托车油门。可以轻柔而精确地移动木板、纸箱和太阳的太阳能电池板等大型和重型负载。操作手柄的长度可以听，罐的长度可以让使用者始终与负载保持安全距离。

产品咨询

符合人体工程学设计，可精确控制扭矩扳手的操作手柄，响应灵敏、操作精准

模块化设计和广泛的抓具和附件程序，可满足个性化需求

提高员工的积极性和最大限度地减少与工作有关的肌肉骨骼疾病

可选配无线电遥控装置，实现高达 40% 节能的效果

可选配气动旋转单元，用于将重达 120 公斤的工件旋转 90°（绕轴）

施迈茨的搬运系统是否物有所值？只需点击几下即可知道！

您想知道投资搬运系统是否真的能为您带来回报吗？我们的免费在线摊销计算器会立即给您一个明确的答案--快速、简单和完全无约束力。只需点击几下，您就能立即了解您的投资何时会带来预期的经济收益。
现在就开始吧--发现高效和降低成本的新方法！

直接进行摊销计算

模块化系统

(1) 用于真空产生装置的无线电遥控装 SRC（选配）

(2) 带真空鼓风机 SBV 的频率控制装置

(3) 用于提升、降低和释放负载的扭矩扳手

(4) 过滤器--无需工具即可更换

(5) 可在不连接负载的情况下调整的吊点高度

(6) 用于真空抓具的快速更换适配器，接头（选配）

模块化元素

快速更换适配器，接头

多功能性是关键：施迈茨可为几乎所有应用提供右吸盘胶皮。有了快速更换适配器，抓具可以快速和方便地更换。

单真空抓具

适用于紧凑型货物，如纸板箱、桶、水桶、水壶和柜子。

单真空抓具，长夹具

适用于托盘、狭长纸箱、梁、方管和其他狭长工件。

圆形真空抓具

适用于表面粗糙的桶、水桶或石板。

袋状工件抓手

适用于纸袋和塑料袋、生橡胶环和收缩包装。

双真空抓具

适用于纸箱、板条箱或板材。真空抓具可沿梁持续调整的。

双真空抓具 FMP

适用于真空抓具未完全覆盖工件的托盘、部分或切割件。抓具可沿梁持续调整的。

四重真空抓具

适用于大型纸箱、板和非刚性工件。真空抓具可持续的纵向和横向调整。

多真空抓具

适用于不平整的工件，如铝箔托盘或不稳定的纸板箱。独立的真空抓具可对任何不平整的地方进行最佳补偿。

针式抓吸盘

用于透气元器件，如软的木纤维、岩棉、海绵或隔热板。

机械的抓具

施迈茨为无法进行真空抓具的工件（如包装袋或打开的移动式运输箱）提供机械的抓具解决方案。

用于配置定制抓具的模块化系统

除了大量预配置的抓具外，模块化抓具系统还为 Jumbo 产品范围补充了其他配置。您可以轻松配置多台真空抓具，根据各自的应用量身定制。

技术参数

真空提升管具 JumboErgo 和 JumboSprint 采用模块化设计，可根据每个应用的需求进行专门配置。根据配置和所选真空抓具的不同，技术资料也有所不同。

以下技术资料为标准值。

类型	工件尺寸* 最小 [mm]	工件尺寸* 最大 [mm]	操作手柄长度 L [mm]	最大提升梯度 m/min	最大提升吸盘行程 Z [mm]	高度 H** [mm]
JumboErgo	300x200	4,000x2,000	350-1,000	60	1,700	2,850
	300x200	4,000x2,000	350-1,000	60	2,100	3,400
JumboSprint	300x200	3,000x1,000	155-500	60	1,700	2,850
	300x200	3,000x1,000	155-500	60	2,100	3,400

提升能力为 140 公斤和更高时适用：升降吸盘行程 Z +160 毫米，高度 H +250 毫米（毫米）。
*取决于所选的真空抓具
**不包括真空抓具（总高度 = H + 真空抓具高度）

巨型类型	最大提升负载[kg]		Ø 提升管
	水平式	90°旋转	直径 [mm]
Ergo/Sprint 35	35	-	120
Ergo/Sprint 45	45	30	140
Ergo/Sprint 65	65	50	160
Ergo/Sprint 85	85	70	178
Ergo/Sprint 110	110	90	203
Ergo/Sprint 140	140	120	230
Ergo/Sprint 200	200	-	250
Ergo/Sprint 300	300	-	305
