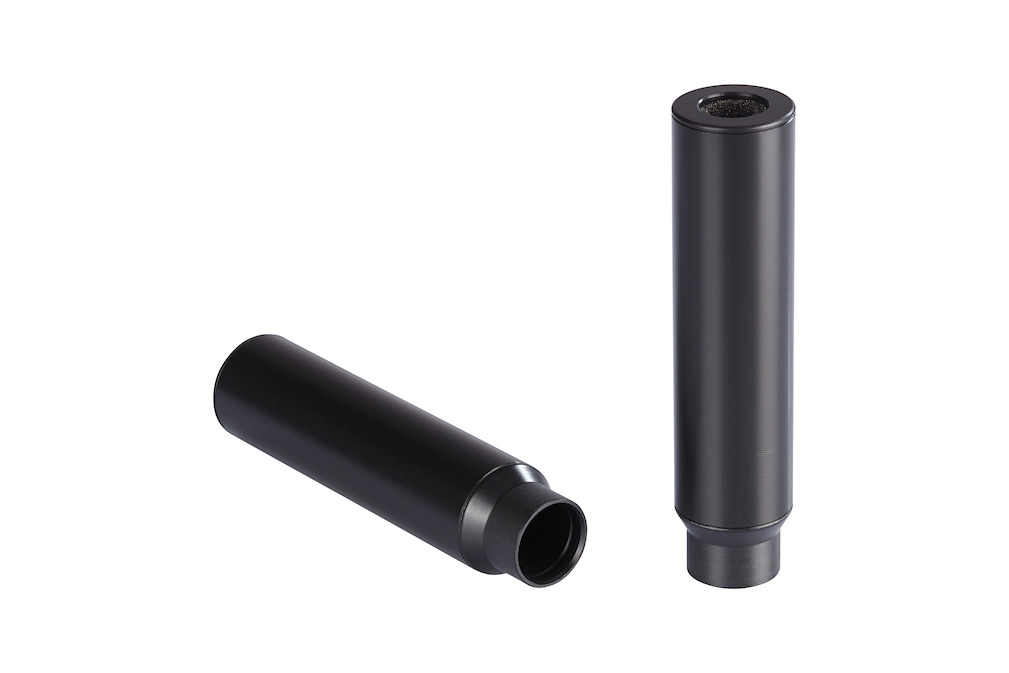

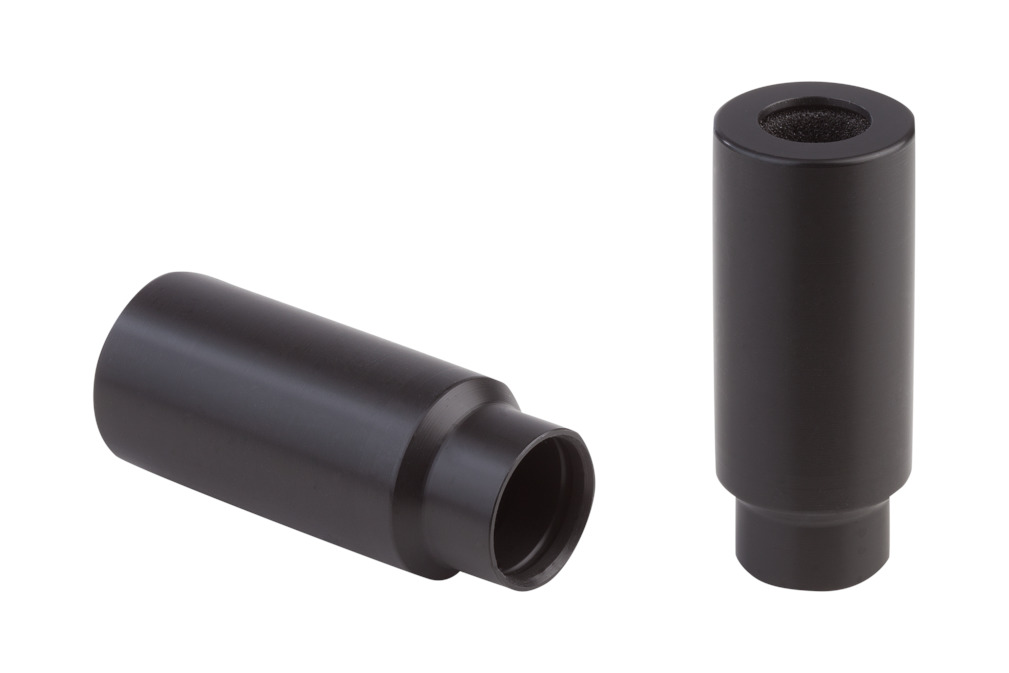

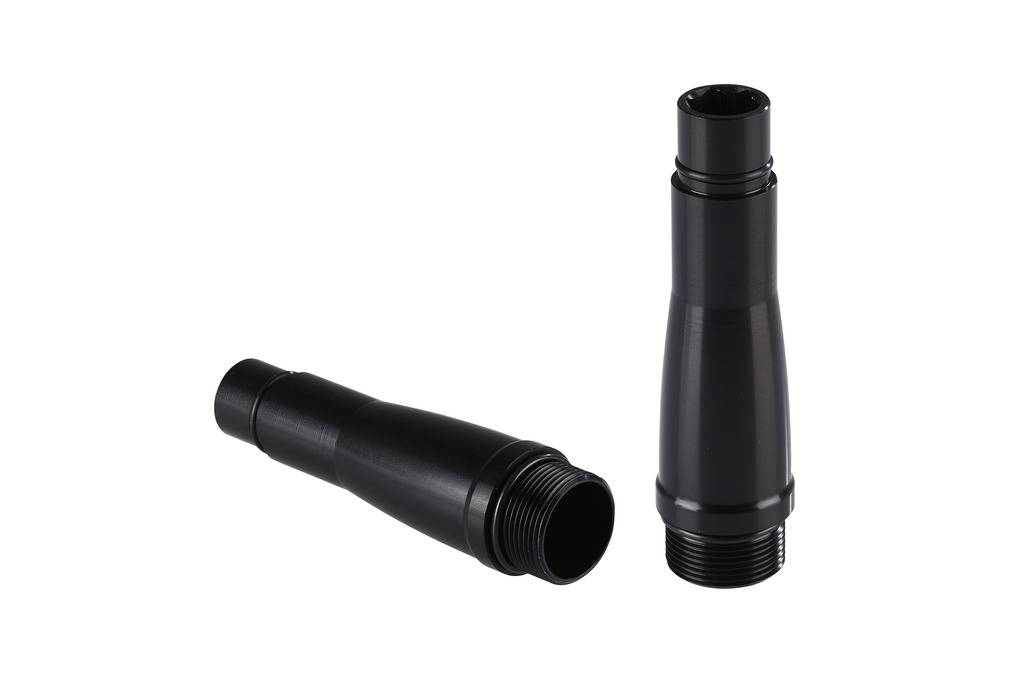

SHC 3 2210.02.01.01810Schmalz Holder Cap
| 压力范围（操作手柄压力） [bar] | bar |
| 孔径 | 22 (mm) |
| 针数 | 3 |
| 外部直径 D | 20 (mm) |
| 螺纹 G1 | M27x1.5-M |

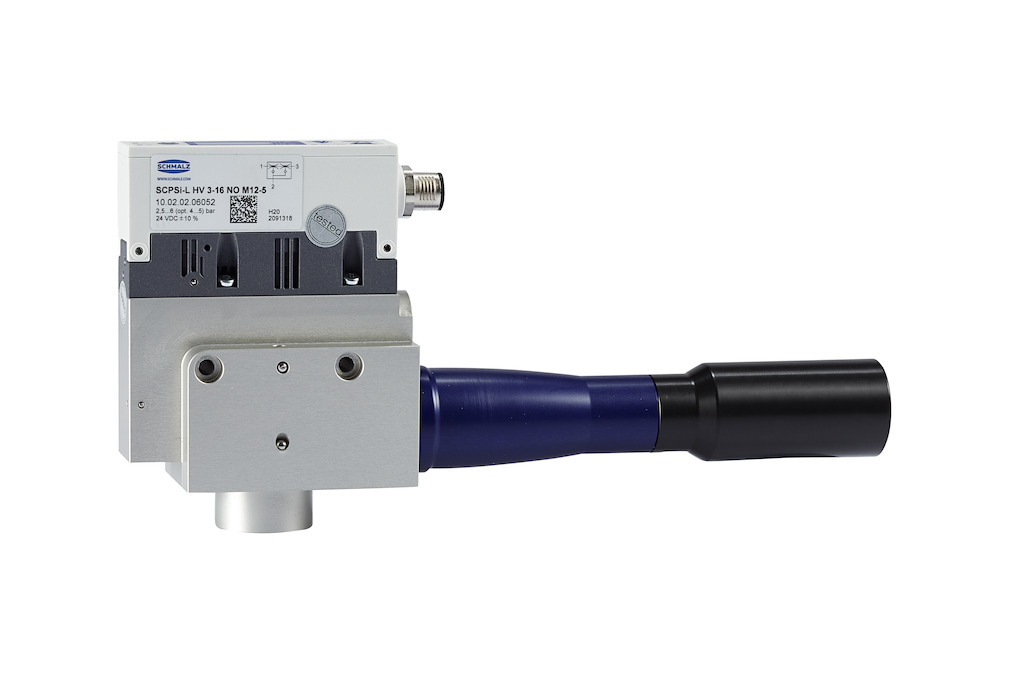

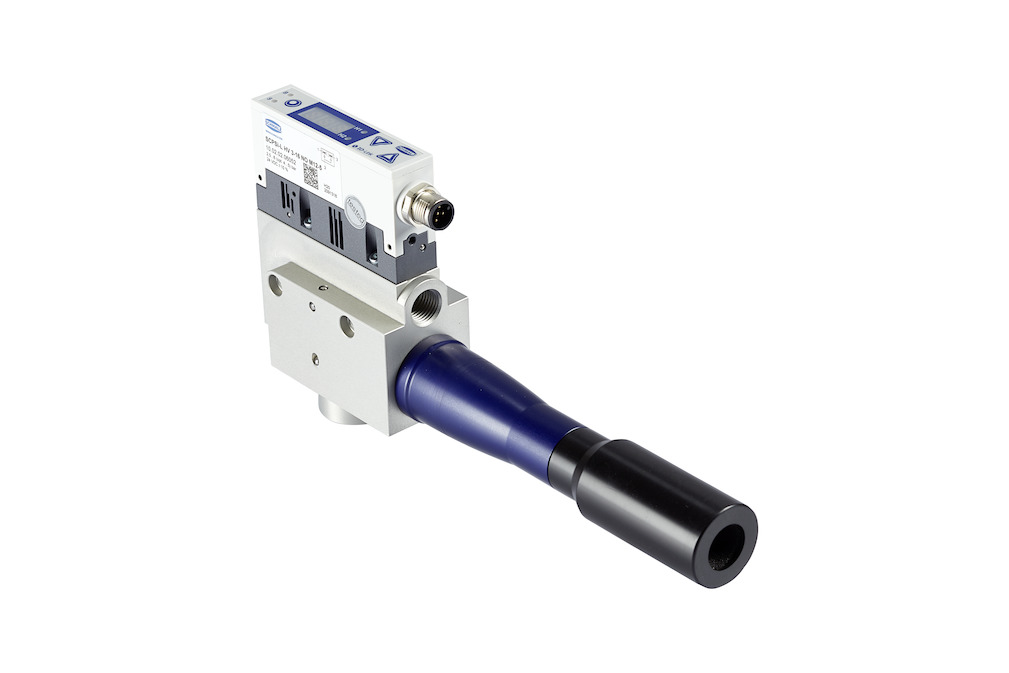

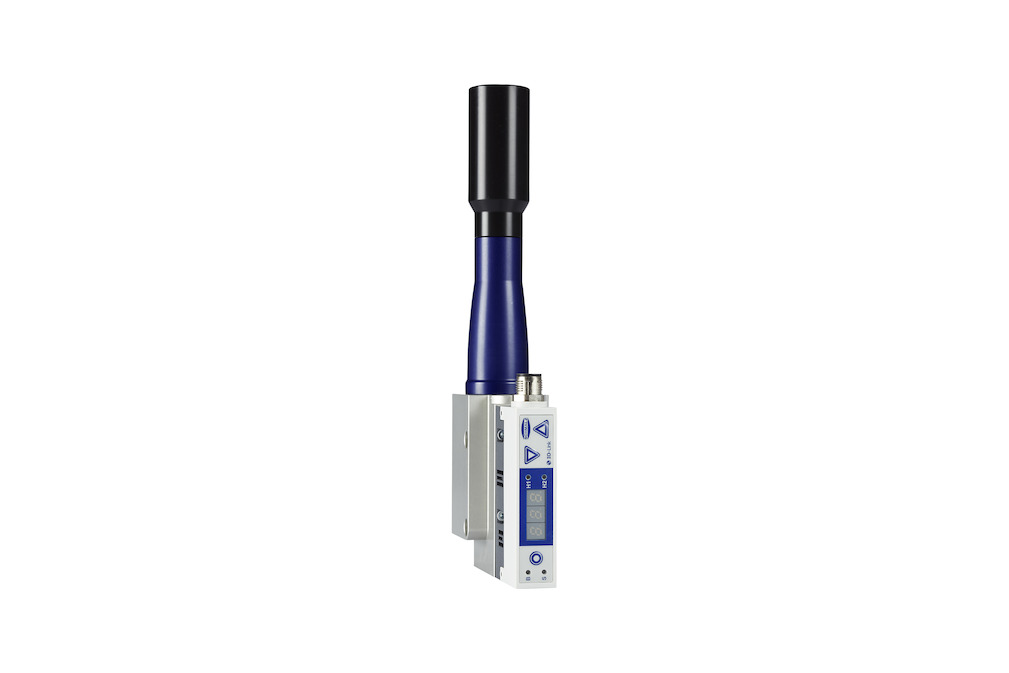

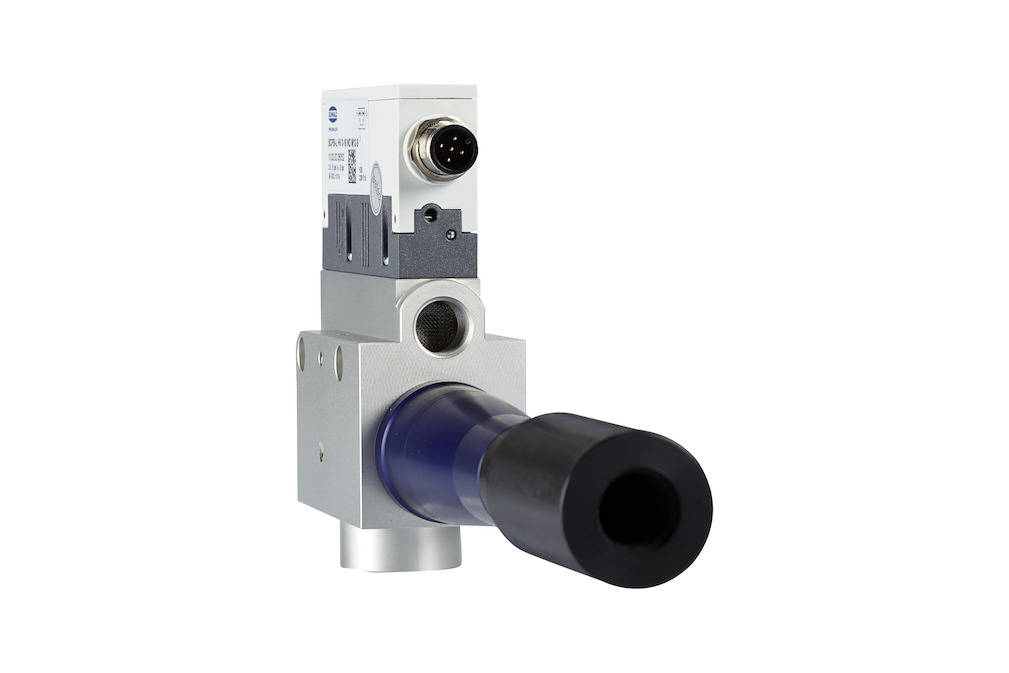

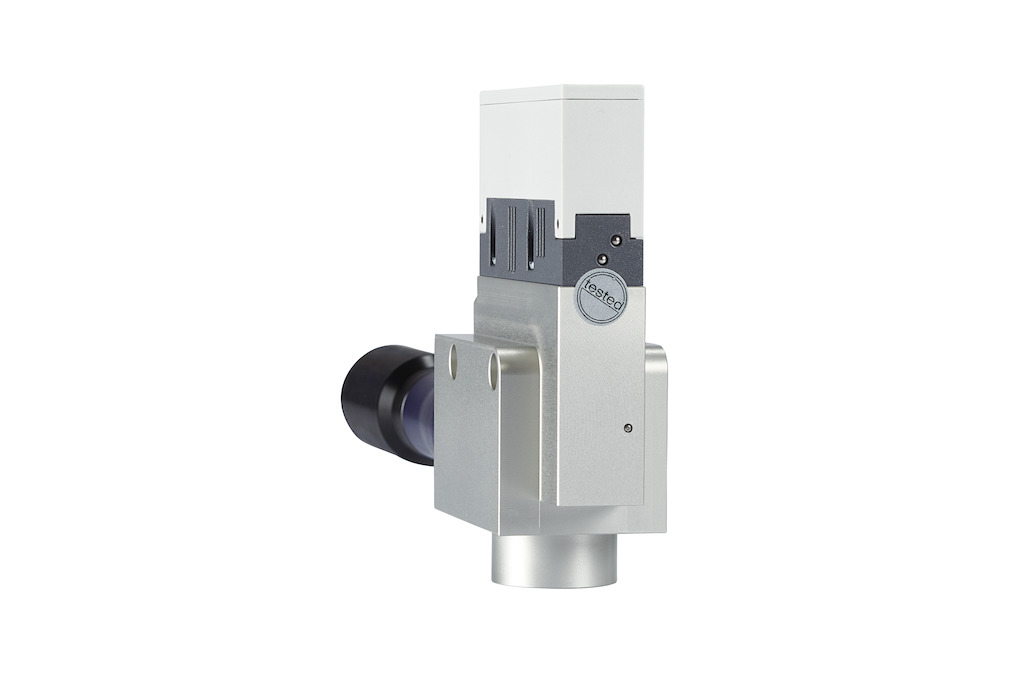

SCPS-L HV 3-20 NC M12-5 PNP
物料号: 10.02.02.06056
集成式真空发生器
| 形状 | 高真空 |
| 喷嘴尺寸 | 3-20 |
| 喷嘴尺寸 | 2.0 毫米（三级） |
| 吸率（max.） | 323 (l/min) |
| 耗气量 吸入 | 172 (l/min) |
| 无声音级别 | 81 (dB(A)) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 6.0 bar |
| 控制阀 | 常闭 |
| 电气的连接 | 5针M12公插头 |
| 电气的连接 | M12-5 |
| 连接 | G1/4" |
| 结构真空开关 | PNP 开关 |
| 防护类型 IP | IP 65 (带插头) |

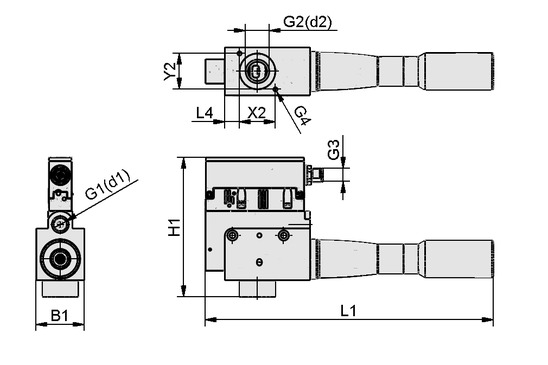

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 37.5 mm |
| G1 | G1/4"-F |
| G2 | G1/2"-F |
| G3 | M12x1-M |
| G4 | M4-F |
| H1 | 109 mm |
| L1 | 230 mm |
| L4 | 11.5 mm |
| X2 | 28 mm |
| Y2 | 28 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 抽真空度 | 90 % |
| 吸率（max.） | 323 l/min |
| 耗气量 吸入 | 172 l/min |
| 耗气量 吸入 | 10.3 m³/h |
| 最大耗气量 吹气 | 257 l/min |
| 喷嘴尺寸 | 3-20 |
| 喷嘴直径 | 2 mm |
| 控制阀 | 常闭 |
| 电气的连接 | 5针M12公插头 |
| 结构真空开关 | PNP 开关 |
| 压缩空气软管建议内径 | 6 mm |
| 建议真空软管内径 | 14 mm |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 6.0 bar |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 防护类型 IP | IP 65 (带插头) |
| 重量 | 460 g |
| 产品系列 | SCPS-L |
源动力
源动力
公制帝国
| 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCPS-/SCPSc-/SCPSi-L 3-16 | 0.00 | 0.02 | 0.03 | 0.05 | 0.07 | 0.10 | 0.13 | 0.17 | 0.22 | 0.30 | 0.38 | 0.49 | 0.62 | 0.77 | 1.01 | 1.45 | 2.35 |
| SCPS-/SCPSc-/SCPSi-L 3-20 | 0.00 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.11 | 0.14 | 0.18 | 0.23 | 0.30 | 0.39 | 0.51 | 0.71 | 1.01 |
| 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCPS-/SCPSc/SCPSi-L 3-16 | 227.00 | 169.00 | 127.00 | 101.00 | 84.00 | 71.00 | 62.00 | 54.00 | 48.00 | 41.00 | 34.00 | 27.00 | 21.00 | 15.00 | 11.00 | 7.00 | 5.00 |
| SCPS-/SCPSc/SCPSi-L 3-20 | 323.00 | 270.00 | 230.00 | 198.00 | 170.00 | 144.00 | 118.00 | 95.00 | 77.00 | 63.00 | 53.00 | 44.00 | 36.00 | 29.00 | 21.00 | 13.00 | 6.00 |
| 2 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|
| SCPS-/SCPSc/SCPSi-L 3-16 | 293.00 | 545.00 | 800.00 | 928.00 | 928.00 |
| SCPS-/SCPSc/SCPSi-L 3-20 | 352.00 | 579.00 | 804.00 | 922.00 | 912.00 |
美好的事物变得更加美好。
SCPS 发生器现在也有可用的 7 段显示屏！
新型 SCPSc 系列使操作手柄更加简便：
所有系统状态和设置值都可以一目了然，产品配置更加简单。
备件
辅料

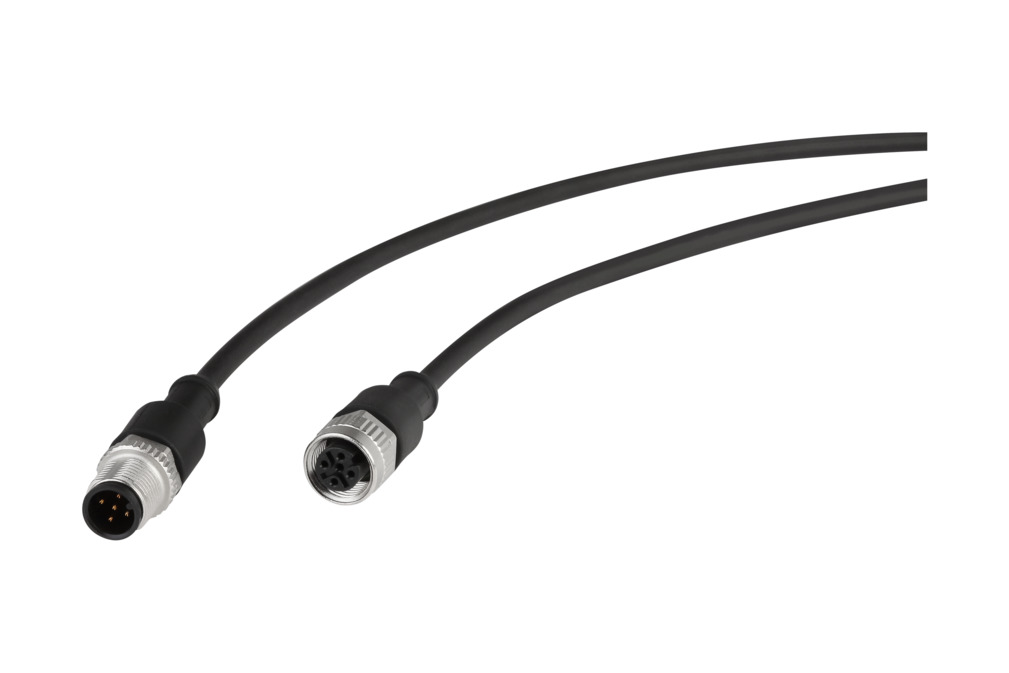

ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
