紧凑型弹射器SCPSc-L / SCPSi-L

吸率从 227 l/min至323 l/min

直接进入产品

高效的环保喷嘴技术，实现了高抽速，最大限度地减少了压缩空气的消耗。

由于模块化设计，SEP喷嘴的更换简单，无需工具，可实现快速清洗。

设备和过程参数的传输和输出；在IO-Link以及SIO模式下，传输和输出设备和过程参数。

真空连接G1/2"，通过灵活使用SEP 22喷嘴，可提供多种容量的真空连接。

美好的事物变得更加美好。

SCPS 发生器现在也有可用的 7 段显示屏！
新型 SCPSc 系列使操作手柄更加简便：
所有系统状态和设置值都可以一目了然，产品配置更加简单。

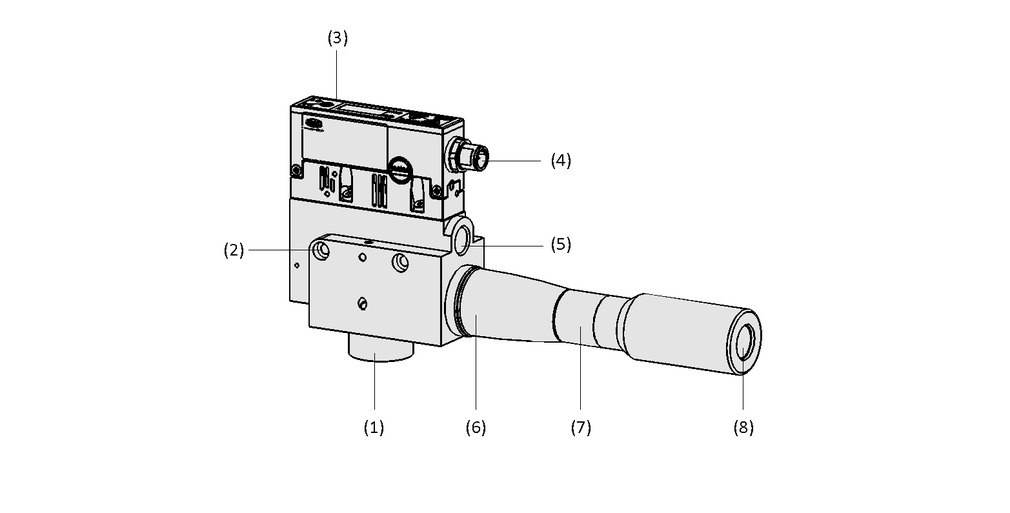

设计

气动连接（1）和（5）
安装孔(2)
显示和控制元件：SCPS-L（带条形图显示）和SSCPSc-L / SCPSi-L（带显示）(3)
通过M12-5插头(4个)进行中央电源连接
一体化的多级喷嘴(6)，带固定帽和插入式消音器(7)

技术参数

吸力最高可达323升/分
最大真空：90％

源动力

公制

帝国

	0	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
SCPS-/SCPSc-/SCPSi-L 3-16	0.00	0.02	0.03	0.05	0.07	0.10	0.13	0.17	0.22	0.30	0.38	0.49	0.62	0.77	1.01	1.45	2.35
SCPS-/SCPSc-/SCPSi-L 3-20	0.00	0.01	0.02	0.03	0.04	0.05	0.06	0.08	0.11	0.14	0.18	0.23	0.30	0.39	0.51	0.71	1.01

	0	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
SCPS-/SCPSc/SCPSi-L 3-16	227.00	169.00	127.00	101.00	84.00	71.00	62.00	54.00	48.00	41.00	34.00	27.00	21.00	15.00	11.00	7.00	5.00
SCPS-/SCPSc/SCPSi-L 3-20	323.00	270.00	230.00	198.00	170.00	144.00	118.00	95.00	77.00	63.00	53.00	44.00	36.00	29.00	21.00	13.00	6.00

	2	3	4	5	6
SCPS-/SCPSc/SCPSi-L 3-16	293.00	545.00	800.00	928.00	928.00
SCPS-/SCPSc/SCPSi-L 3-20	352.00	579.00	804.00	922.00	912.00

	0	1,415.84	2,831.68	4,247.53	5,663.37	7,079.21	8,495.05	9,910.9	11,326.74	12,742.58	14,158.42	15,574.27	16,990.11	18,405.95	19,821.79	21,237.63	22,653.48
SCPS-/SCPSc-/SCPSi-L 3-16	0.00	0.57	0.85	1.42	1.98	2.83	3.68	4.81	6.23	8.50	10.76	13.88	17.56	21.80	28.60	41.06	66.54
SCPS-/SCPSc-/SCPSi-L 3-20	0.00	0.28	0.57	0.85	1.13	1.42	1.70	2.27	3.11	3.96	5.10	6.51	8.50	11.04	14.44	20.10	28.60

	0	1.77	3.53	5.3	7.06	8.83	10.59	12.36	14.12	15.89	17.65	19.42	21.18	22.95	24.71	26.48	28.24
SCPS-/SCPSc/SCPSi-L 3-16	8.01	5.97	4.48	3.57	2.97	2.51	2.19	1.91	1.69	1.45	1.20	0.95	0.74	0.53	0.39	0.25	0.18
SCPS-/SCPSc/SCPSi-L 3-20	11.40	9.53	8.12	6.99	6.00	5.08	4.17	3.35	2.72	2.22	1.87	1.55	1.27	1.02	0.74	0.46	0.21

	0	0	0	0	0
SCPS-/SCPSc/SCPSi-L 3-16	0.01	0.02	0.02	0.03	0.03
SCPS-/SCPSc/SCPSi-L 3-20	0.01	0.02	0.02	0.03	0.03

文件

本产品的匹配文档可在本节中找到。

证件	语种
产品系列概述	中文

文件也有完整的英文版本。

证件	语种
产品系列概述	英語

软件

本产品的匹配软件可在本节中找到。

软件	语种
软件功能模块	英語

结果 1至 10 个 12 项目

SCPSc-L HV 3-16 NO M12-5 PNP

物料号: 10.02.02.07517

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]
控制阀	常开
电气的连接
电气的连接	M12-5
连接
结构真空开关	PNP 开关
防护类型 IP

SCPSc-L HV 3-16 NC M12-5 PNP

物料号: 10.02.02.07516

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]
控制阀	常闭
电气的连接
电气的连接	M12-5
连接
结构真空开关	PNP 开关
防护类型 IP

SCPSc-L HV 3-20 NO M12-5 PNP

物料号: 10.02.02.07519

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-20
喷嘴尺寸	2.0 毫米（三级）
吸率（max.）	323 (l/min)
耗气量吸入	172 (l/min)
无声音级别	81 (dB(A))
压力范围（操作手柄压力） [bar]
控制阀	常开
电气的连接
电气的连接	M12-5
连接
结构真空开关	PNP 开关
防护类型 IP

SCPSc-L HV 3-20 NC M12-5 PNP

物料号: 10.02.02.07518

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-20
喷嘴尺寸	2.0 毫米（三级）
吸率（max.）	323 (l/min)
耗气量吸入	172 (l/min)
无声音级别	81 (dB(A))
压力范围（操作手柄压力） [bar]
控制阀	常闭
电气的连接
电气的连接	M12-5
连接
结构真空开关	PNP 开关
防护类型 IP

SCPSi-L HV 3-16 NO M12-5

物料号: 10.02.02.06052

带多级式发生器的集成式真空发生器喷嘴和 IO-Link 功能，具有最高吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常开
电气的连接	5针M12公插头
电气的连接	M12-5
防护类型 IP	IP 65 (带插头)

SCPSi-L HV 3-16 NC M12-5

物料号: 10.02.02.06051

带多级式发生器的集成式真空发生器喷嘴和 IO-Link 功能，具有最高吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常闭
电气的连接	5针M12公插头
电气的连接	M12-5
防护类型 IP	IP 65 (带插头)

SCPSi-L HV 3-20 NO M12-5

物料号: 10.02.02.06050

带多级式发生器的集成式真空发生器喷嘴和 IO-Link 功能，具有最高吸取能力

形状	高真空
喷嘴尺寸	3-20
喷嘴尺寸	2.0 毫米（三级）
吸率（max.）	323 (l/min)
耗气量吸入	172 (l/min)
无声音级别	81 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常开
电气的连接	5针M12公插头
电气的连接	M12-5
防护类型 IP	IP 65 (带插头)

SCPSi-L HV 3-20 NC M12-5

物料号: 10.02.02.05827

带多级式发生器的集成式真空发生器喷嘴和 IO-Link 功能，具有最高吸取能力

形状	高真空
喷嘴尺寸	3-20
喷嘴尺寸	2.0 毫米（三级）
吸率（max.）	323 (l/min)
耗气量吸入	172 (l/min)
无声音级别	81 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常闭
电气的连接	5针M12公插头
电气的连接	M12-5
防护类型 IP	IP 65 (带插头)

SCPS-L HV 3-16 NO M12-5 PNP

物料号: 10.02.02.06057

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常开
电气的连接	5针M12公插头
电气的连接	M12-5
连接	G1/4"
结构真空开关	PNP 开关
防护类型 IP	IP 65 (带插头)

SCPS-L HV 3-16 NC M12-5 PNP

物料号: 10.02.02.06058

带多级式发生器的紧凑型发生器喷嘴和最大吸取能力

形状	高真空
喷嘴尺寸	3-16
喷嘴尺寸	1.6 毫米（三级）
吸率（max.）	227 (l/min)
耗气量吸入	102 (l/min)
无声音级别	80 (dB(A))
压力范围（操作手柄压力） [bar]	4.0 ... 6.0 bar
控制阀	常闭
电气的连接	5针M12公插头
电气的连接	M12-5
连接	G1/4"
结构真空开关	PNP 开关
防护类型 IP	IP 65 (带插头)
