高效

嵌入式真空发生器 ecoPump SEP

抽吸速率可达309 l / min

直接进入产品

高效节能地产生真空

耗气量可针对气密性好的 (HV) 或多孔的 (HF) 工件进行优化

迅速达到工作真空，能够安全补偿漏气

具有耐脏特性，维修间隔长；易于清洁

采用一体式喷嘴座，清洁时快速简便

ecoPump 发生器模组的选型指南

ecoPump SEP 发生器模组具有三种性能等级和两种特性。通过下面的选型指南，可以更方便地为您的特别应用选择产品。

选型指南

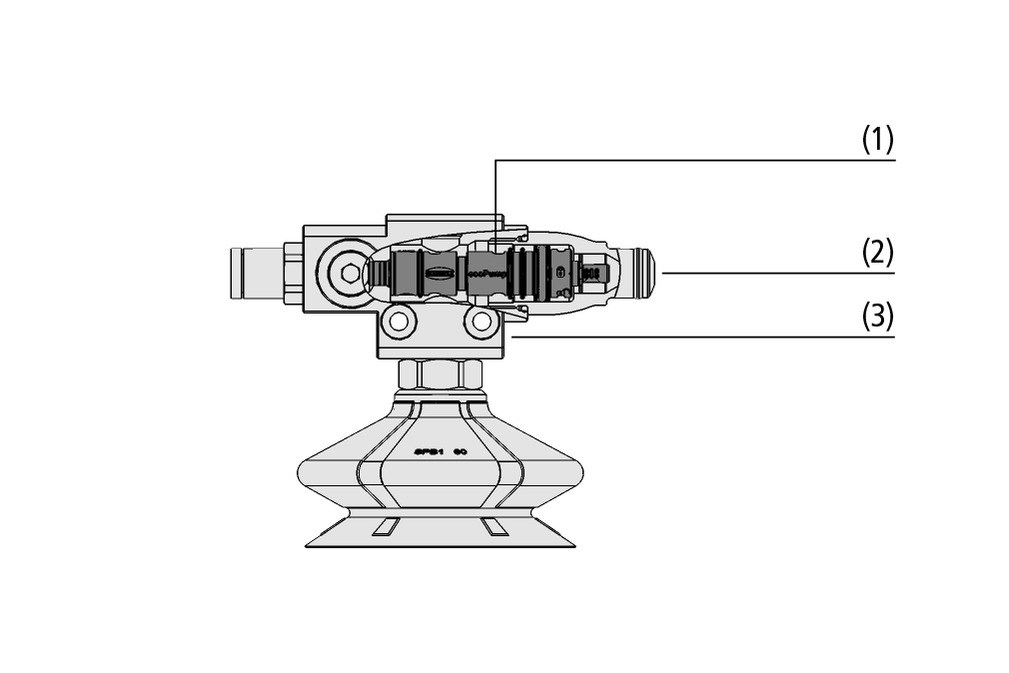

设计

紧凑型、轻量化塑料真空发生器喷嘴（1）
提供三种性能等级与气密（HV）或透气（HF）工件两个版本，耗气量优化
提供可选固定夹盖SHC（2），用于固定真空发生器喷嘴，可选带消音器SD或带节能泵壳体SFE版本（3）

技术参数

抽吸速率可达415 l/min
用于气密性和透气性工件

源动力

公制

帝国

	2	3	4	5	6
SEP HF 2 03 7	245.00	415.00	550.00	670.00	768.00
SEP HF 2 18 22	321.00	466.00	597.00	767.00	867.00
SEP HF...06 13	318.00	540.00	690.00	750.00	770.00
SEP HF...13 22	290.00	467.00	610.00	720.00	765.00
SEP HF 3 18 22	321.00	466.00	597.00	767.00	867.00

	0	100	200	300	400	500	600	700
SEP HF 2 03 7	15.25	8.38	5.13	3.88	2.63	1.50	0.00	0.00
SEP HF 2 06 13	42.44	34.39	24.73	12.08	9.09	5.52	1.84	0.00
SEP HF 3 06 13	67.28	38.00	27.03	14.00	9.09	5.52	1.84	0.69
SEP HF 2 13 22	175.26	143.80	102.00	66.33	44.67	24.67	2.88	0.00
SEP HF 3 13 22	297.60	178.30	106.10	66.30	44.70	24.70	2.90	0.00
SEP HF 2 18 22	282.00	238.00	186.00	134.00	72.00	34.00	12.00	2.00
SEP HF 3 18 22	409.00	276.00	191.00	137.00	74.00	45.00	26.00	16.00

	100	200	300	400	500	600
SEP HF 2 03 7	0.48	1.27	2.51	4.59	9.26	14.00
SEP HF 2 06 13	0.10	0.27	0.55	1.18	2.01	3.47
SEP HF 3 06 13	0.10	0.27	0.55	1.18	2.01	3.47
SEP HF 2 13 22	0.04	0.08	0.14	0.23	0.42	1.84
SEP HF 3 13 22	0.04	0.08	0.14	0.24	0.46	1.96
SEP HF 2 18 22	0.04	0.09	0.16	0.26	0.73	1.76
SEP HF 3 18 22	0.02	0.04	0.07	0.12	0.20	0.35

	2	3	4	5	6
SEP HV 2 04 7	380.00	640.00	790.00	860.00	840.00
SEP HV...07 13	365.00	650.00	840.00	860.00	860.00
SEP HV...16 22	375.00	715.00	900.00	890.00	890.00
SEP HV 3 20 22	374.00	560.00	752.00	850.00	894.00

	0	100	200	300	400	500	600	700
SEP HV 2 04 7	13.20	9.50	4.40	3.40	2.90	2.30	1.70	1.20
SEP HV 2 07 13	42.46	33.67	25.01	13.79	8.78	7.30	4.64	2.70
SEP HV 3 07 13	76.83	39.00	26.90	16.00	9.27	7.60	5.12	3.10
SEP HV 2 16 22	159.00	137.36	112.67	81.25	50.50	25.00	17.70	11.10
SEP HV 3 16 22	308.89	160.00	112.67	81.25	50.50	25.00	17.70	11.10
SEP HV 3 20 22	415.00	277.00	193.00	149.00	92.00	56.00	38.00	21.00

	100	200	300	400	500	600	700	800
SEP HV 2 04 7	0.53	1.34	2.79	4.71	7.16	10.68	17.73	25.00
SEP HV 2 07 13	0.09	0.26	0.56	1.22	2.08	3.21	5.09	9.71
SEP HV 3 07 13	0.11	0.28	0.53	1.11	1.94	3.01	4.71	8.47
SEP HV 2 16 22	0.06	0.09	0.14	0.23	0.40	0.61	0.94	1.49
SEP HV 3 16 22	0.04	0.08	0.12	0.21	0.36	0.58	0.90	1.46
SEP HV 3 20 22	0.02	0.04	0.07	0.11	0.18	0.30	0.00	0.00

	0	0	0	0	0
SEP HF 2 03 7	0.01	0.01	0.02	0.02	0.02
SEP HF 2 18 22	0.01	0.01	0.02	0.02	0.03
SEP HF...06 13	0.01	0.02	0.02	0.02	0.02
SEP HF...13 22	0.01	0.01	0.02	0.02	0.02
SEP HF 3 18 22	0.01	0.01	0.02	0.02	0.03

	0	3.53	7.06	10.59	14.12	17.65	21.18	24.71
SEP HF 2 03 7	0.54	0.30	0.18	0.14	0.09	0.05	0.00	0.00
SEP HF 2 06 13	1.50	1.21	0.87	0.43	0.32	0.19	0.06	0.00
SEP HF 3 06 13	2.37	1.34	0.95	0.49	0.32	0.19	0.06	0.02
SEP HF 2 13 22	6.19	5.08	3.60	2.34	1.58	0.87	0.10	0.00
SEP HF 3 13 22	10.51	6.29	3.75	2.34	1.58	0.87	0.10	0.00
SEP HF 2 18 22	9.95	8.40	6.57	4.73	2.54	1.20	0.42	0.07
SEP HF 3 18 22	14.44	9.74	6.74	4.84	2.61	1.59	0.92	0.56

	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11
SEP HF 2 03 7	13.59	35.96	71.08	129.97	262.21	396.44
SEP HF 2 06 13	2.83	7.65	15.57	33.41	56.92	98.26
SEP HF 3 06 13	2.83	7.65	15.57	33.41	56.92	98.26
SEP HF 2 13 22	1.13	2.27	3.96	6.51	11.89	52.10
SEP HF 3 13 22	1.13	2.27	3.96	6.80	13.03	55.50
SEP HF 2 18 22	1.13	2.55	4.53	7.36	20.67	49.84
SEP HF 3 18 22	0.57	1.13	1.98	3.40	5.66	9.91

	0	0	0	0	0
SEP HV 2 04 7	0.01	0.02	0.02	0.03	0.02
SEP HV...07 13	0.01	0.02	0.02	0.03	0.03
SEP HV...16 22	0.01	0.02	0.03	0.03	0.03
SEP HV 3 20 22	0.01	0.02	0.02	0.03	0.03

	0	3.53	7.06	10.59	14.12	17.65	21.18	24.71
SEP HV 2 04 7	0.47	0.34	0.16	0.12	0.10	0.08	0.06	0.04
SEP HV 2 07 13	1.50	1.19	0.88	0.49	0.31	0.26	0.16	0.10
SEP HV 3 07 13	2.71	1.38	0.95	0.56	0.33	0.27	0.18	0.11
SEP HV 2 16 22	5.61	4.85	3.98	2.87	1.78	0.88	0.62	0.39
SEP HV 3 16 22	10.90	5.65	3.98	2.87	1.78	0.88	0.62	0.39
SEP HV 3 20 22	14.65	9.78	6.81	5.26	3.25	1.98	1.34	0.74

	2,831.68	5,663.37	8,495.05	11,326.74	14,158.42	16,990.11	19,821.79	22,653.48
SEP HV 2 04 7	15.01	37.94	79.00	133.37	202.75	302.42	502.06	707.92
SEP HV 2 07 13	2.55	7.36	15.86	34.55	58.90	90.90	144.13	274.96
SEP HV 3 07 13	3.11	7.93	15.01	31.43	54.93	85.23	133.37	239.84
SEP HV 2 16 22	1.70	2.55	3.96	6.51	11.33	17.27	26.62	42.19
SEP HV 3 16 22	1.13	2.27	3.40	5.95	10.19	16.42	25.49	41.34
SEP HV 3 20 22	0.57	1.13	1.98	3.11	5.10	8.50	0.00	0.00

文件

本产品的匹配文档可在本节中找到。

证件	语种
产品系列概述	中文

文件也有完整的英文版本。

证件	语种
产品系列概述	英語

结果 1至 10 个 18 项目

高效

SEP HF 2 03 7

物料号: 10.02.01.01341

作为滤芯的多喷头

形状	高流量
针数	2
喷嘴尺寸	0.3 毫米
孔径	7 (mm)
抽真空度	55 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	15.3 (l/min)
耗气量吸入	5 (l/min)

高效

SEP HV 2 04 7

物料号: 10.02.01.01393

作为滤芯的多喷头

形状	高真空
针数	2
喷嘴尺寸	0.4 毫米
孔径	7 (mm)
抽真空度	79 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	13.2 (l/min)
耗气量吸入	6.5 (l/min)

高效

SEP HF 2 06 13

物料号: 10.02.01.01343

作为滤芯的多喷头

形状	高流量
针数	2
喷嘴尺寸	0.6 毫米
孔径	13 (mm)
抽真空度	70 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	42.5 (l/min)
耗气量吸入	18.7 (l/min)

高效

SEP HV 3 20 22

物料号: 10.02.01.01631

作为滤芯的多喷头

形状	高真空
针数	3
喷嘴尺寸	2.0 毫米
孔径	22 (mm)
抽真空度	85 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4.5 (bar)
吸率（max.）	415 (l/min)
耗气量吸入	170 (l/min)

高效

SEP HF 3 06 13

物料号: 10.02.01.01344

作为滤芯的多喷头

形状	高流量
针数	3
喷嘴尺寸	0.6 毫米
孔径	13 (mm)
抽真空度	70 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	67.3 (l/min)
耗气量吸入	18.7 (l/min)

高效

SEP HV 2 07 13

物料号: 10.02.01.01394

作为滤芯的多喷头

形状	高真空
针数	2
喷嘴尺寸	0.7 毫米
孔径	13 (mm)
抽真空度	85 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	42.5 (l/min)
耗气量吸入	23.5 (l/min)

高效

SEP HV 2 07 13 S

物料号: 10.02.01.01406

作为滤芯的多喷头

形状	高真空
针数	2
喷嘴尺寸	0.7 毫米
孔径	13 (mm)
形状集成式真空发生器	带安全阀
抽真空度	85 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	37.5 (l/min)
耗气量吸入	23.5 (l/min)

高效

SEP HV 3 07 13

物料号: 10.02.01.01395

作为滤芯的多喷头

形状	高真空
针数	3
喷嘴尺寸	0.7 毫米
孔径	13 (mm)
抽真空度	85 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	76.8 (l/min)
耗气量吸入	23.5 (l/min)

高效

SEP HV 3 07 13 S

物料号: 10.02.01.01407

作为滤芯的多喷头

形状	高真空
针数	3
喷嘴尺寸	0.7 毫米
孔径	13 (mm)
形状集成式真空发生器	带安全阀
抽真空度	85 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	63.8 (l/min)
耗气量吸入	23.5 (l/min)

高效

SEP HF 2 13 22

物料号: 10.02.01.01347

作为滤芯的多喷头

形状	高流量
针数	2
喷嘴尺寸	1.3 毫米
孔径	22 (mm)
抽真空度	61 (%)
压力范围（操作手柄压力） [bar]	2.0 ... 6.0 bar
最佳操作手柄压力	4 (bar)
吸率（max.）	175.3 (l/min)
耗气量吸入	74 (l/min)

嵌入式真空发生器 ecoPump SEP
