ecoPump SEP 发生器模组有三个性能等级和两个版本，对气密性好的材料和多孔材料的耗气量进行了优化。这样就能为每种应用快速、可靠地选择产品。
只需几步就能选择正确的环保泵
- 分析工件和确定真空操作点/范围
- 确定应用所需的真空吸垫
- 确定生态泵版本（用于气密性好的工件或多孔工件）
- 确定每个吸盘的生态泵尺寸
- 特定抓具配置的布局指南
ecoPump SEP 安装尺寸
将 ecoPump SEP 安装在自己的外壳中必须注意以下几点。
1.根据孔径的 CAD 模型指定喷嘴尺寸：
请注意，模型与 ecoPump 本身无关，而是与它所需的孔径有关。
孔径模型是一个负模型。因此必须从外壳模型中推导出孔径模型，以便将孔径集成到现有外壳模型中。

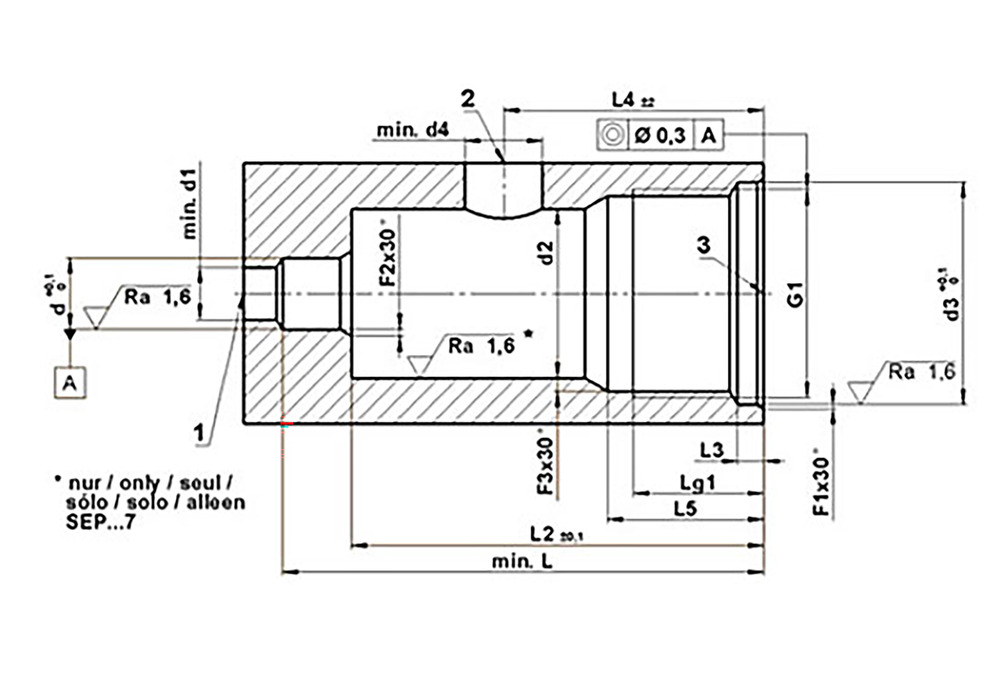

安装尺寸的 CAD 模型
2.孔径制作说明
制作安装尺寸时，必须遵守图中所示的公差和表面粗糙度。
请注意
- 压缩空气连接孔径 (1)
- 真空连接孔 (2)
也必须安装在外壳上。
| d | d1 | d2 | d3 | d4 | L | L2 | |
|---|---|---|---|---|---|---|---|
| SEP...7 | 4.7 | 2.0 | 7.2 | --- | 4.0 | 28.0 | 23.0 |
| SEP...13 | 5.5 | 4.0 | 13.0 | 17.1 | 6.0 | 37.0 | 31.5 |
| SEP...22 | 22.0 | 6.0 | 22.0 | 28.0 | 12.0 | 68.0 | 58.8 |
| L3 | L4 | L5 | F1 | F2 | F3 | Lg1 | G1 | |
|---|---|---|---|---|---|---|---|---|
| SEP...7 | --- | 15.0 | 6.0 | 0.3 | 0.3 | 0.2 | 5.0 | M8x0.5 |
| SEP...13 | 2.0 | 20.0 | 12.0 | 0.3 | 0.5 | --- | 10.0 | M16x1.0 |
| SEP...22 | 2.5 | 35.0 | 20.0 | 0.4 | 1.0 | --- | 15.5 | M27x1.5 |
3.用于在外壳中安装 ecoPump SEP 的支架盖 SHC
在孔径内安装 ecoPump SEP 时，必须使用相应的固定器盖 (SHC)。可以在技术资料的 "备件/附件 "选项卡中找到。
