真空产生装置的操作原理
文丘里原理
操作原理

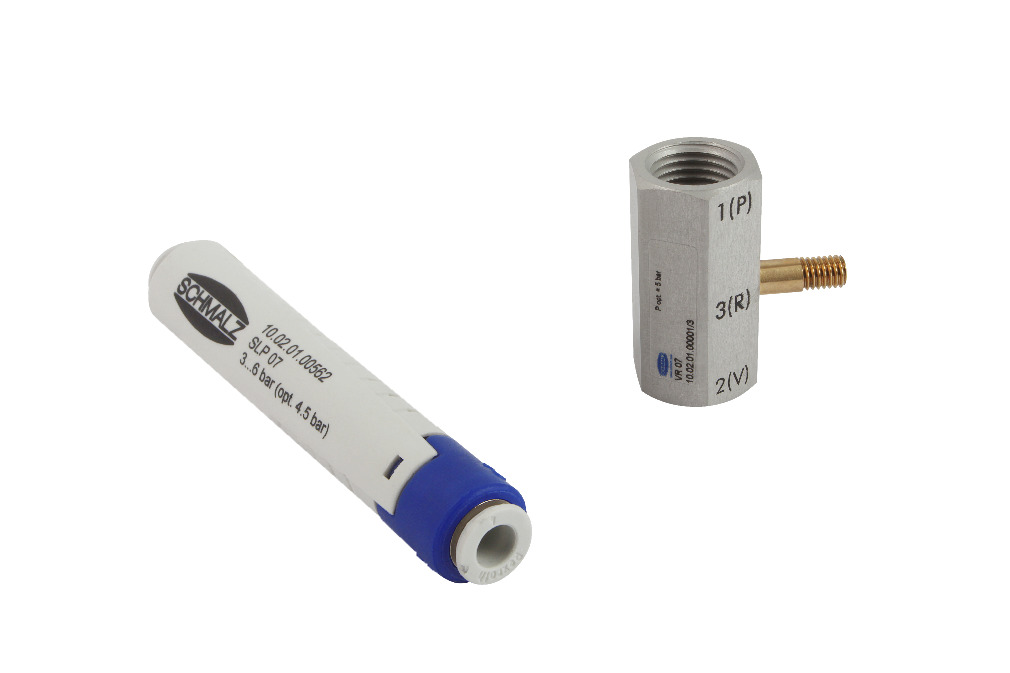

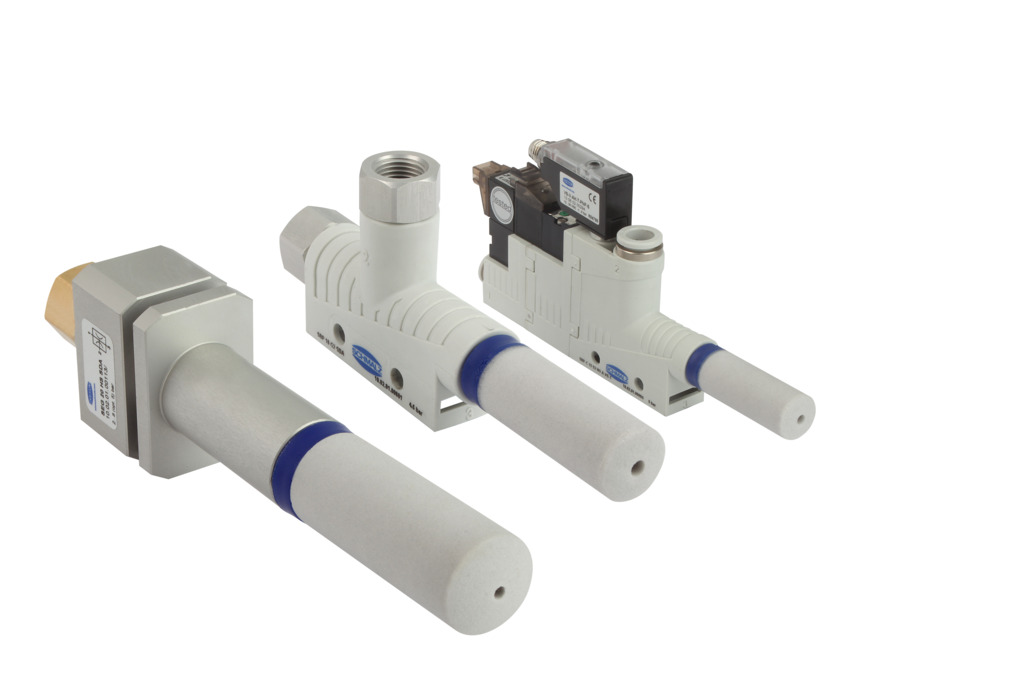

- 气动真空产生装置的功能基于文丘里原理
- 压缩空气进入发生器 (A)
- 由于动机喷嘴（文丘里管 [B]）的部分横截面减小，压缩空气被加速。动态压力增加，而静态空气压力同时降低。
- 通过动机喷嘴后，加速空气膨胀和产生真空装置
- 空气通过真空连接 (D) 被 "吸 "到发生器中
- 压缩空气与 "吸入 "的空气一起通过消音器 (C) 从喷射器中排出。
优点
- 根据文丘里原理工作的真空产生装置特别适用于高加速度的情况
- 真空抓具可以单独控制
- 不同设计的发生器可根据应用情况产生中心化和分散式真空装置
- 根据工件和应用提供不同的电源等级
伯努利原理
操作原理
- 集成真空产生装置的气动操作
- 压缩空气通过吸盘上的孔径逸出，并在逸出过程中大大加速
- 由于速度增加，静压下降和产生真空 (A)（"伯努利方程"）。
- 加速的空气向一侧逸出（B）；在浮动吸盘和工件之间形成一个 "气垫"。
- 通过高流量对漏气进行补偿，这意味着即使是多孔工件也可以处理和分离。
- 伯努利效应可确认工件在搬运过程中接触最少
- 浮动吸盘根据伯努利原理发挥功能
优点
- 利用伯努利效应，低接触、轻柔地搬运薄工件和敏感工件
- 安全分离薄工件和多孔工件
| 直径 | 20 (mm) |
| 形状 | 标准流量 |
| 压缩空气连接 | M5-F |
| 材料 | 铝 |
| 直径 | 40 (mm) |
| 形状 | 高流量 |
| 压缩空气连接 | G1/8"-F |
| 材料 | 铝 |

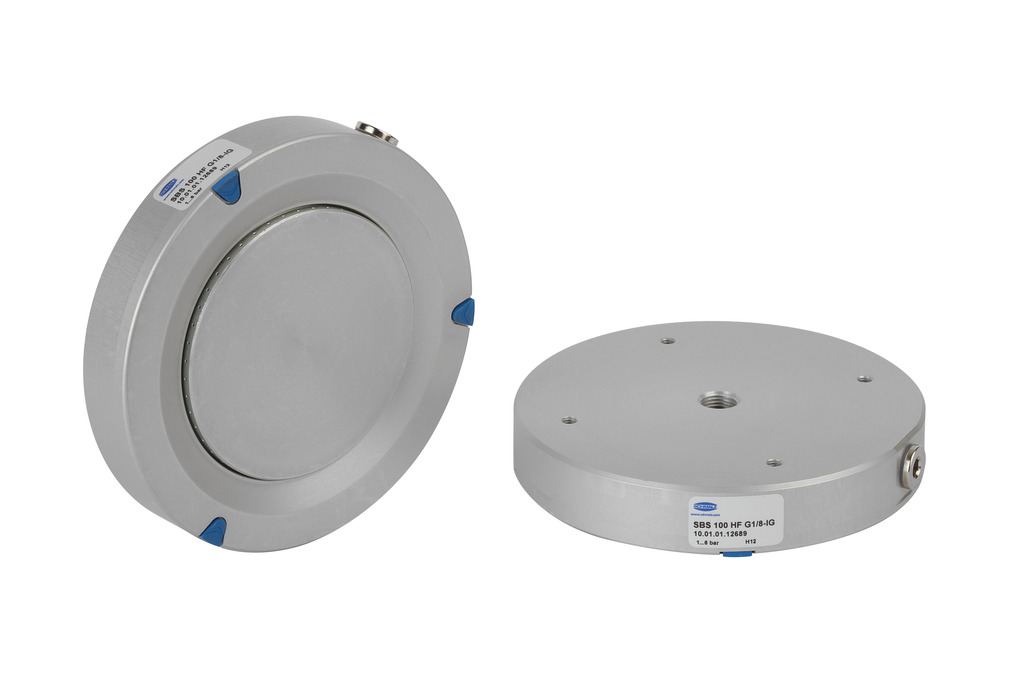

| 直径 | 100 (mm) |
| 形状 | 高流量 |
| 压缩空气连接 | G1/8"-F |
| 材料 | 铝 |
悬浮式真空吸盘 SBS
- 直径: 10至120 mm
- 夹持力: 1.4至104.0 N
- 吸盘底部带橡胶缓冲垫
显示类别

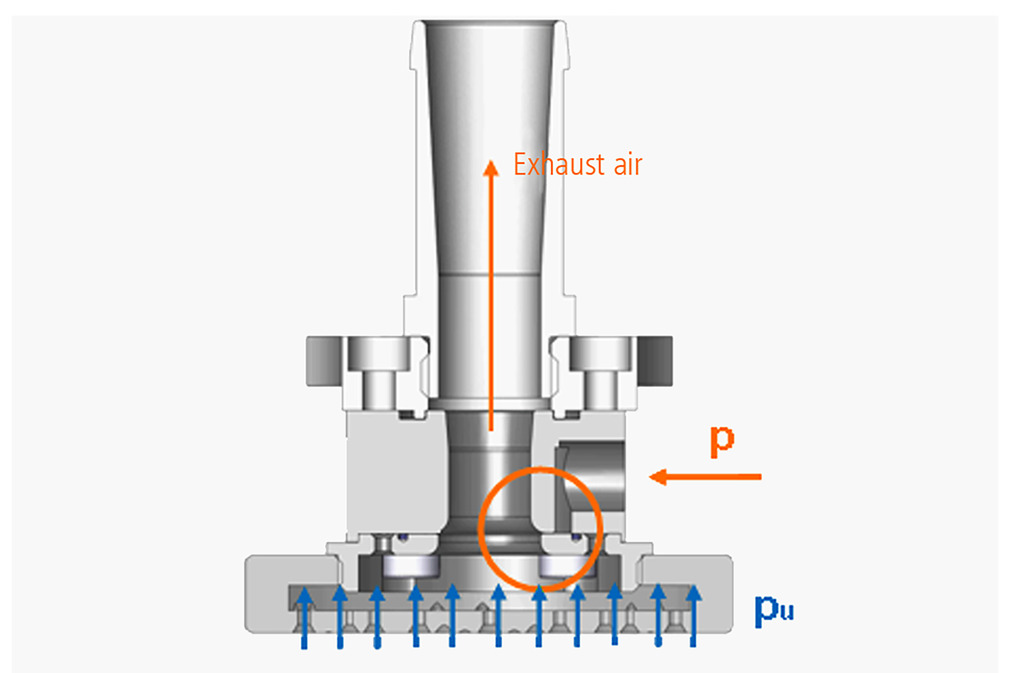

科恩达原理
操作原理
- 集成真空产生装置的气动操作
- 利用科恩达原理，压缩空气被引导通过一个环形气缝，气缝会加速压缩空气的流动。
- 流速的增加产生了 "科恩达效应"，逸出的空气沿着一个凸面流动
- 沿表面流动的空气对周围空气产生吸力（"夹带"）。
优点
- 由于科恩达效应，吸率高和耗气量低（所需工作压力为 1 至 5 巴
- 接触面大，真空打开的位置窄，可防止工件被吸入或损坏
- 吸附区域可以部分序号吸入
复合式特殊吸盘 SCG
- 抽吸速率：270 l/min至650 l/min
- 吸板直径：20 mm和50 mm
显示类别
复合式特殊吸盘 SCG
- 抽吸面直径：40毫米和60毫米，吸盘直径：20毫米至50毫米
- 由符合FDA标准的POM制成的吸盘面
- 吸盘包含用于食品行业的复合FDA标准的硅材质（SI-MD、SI-HD）吸盘，以及，用于电子行业的抗静电材质（NBR-ESD）吸盘
显示类别
