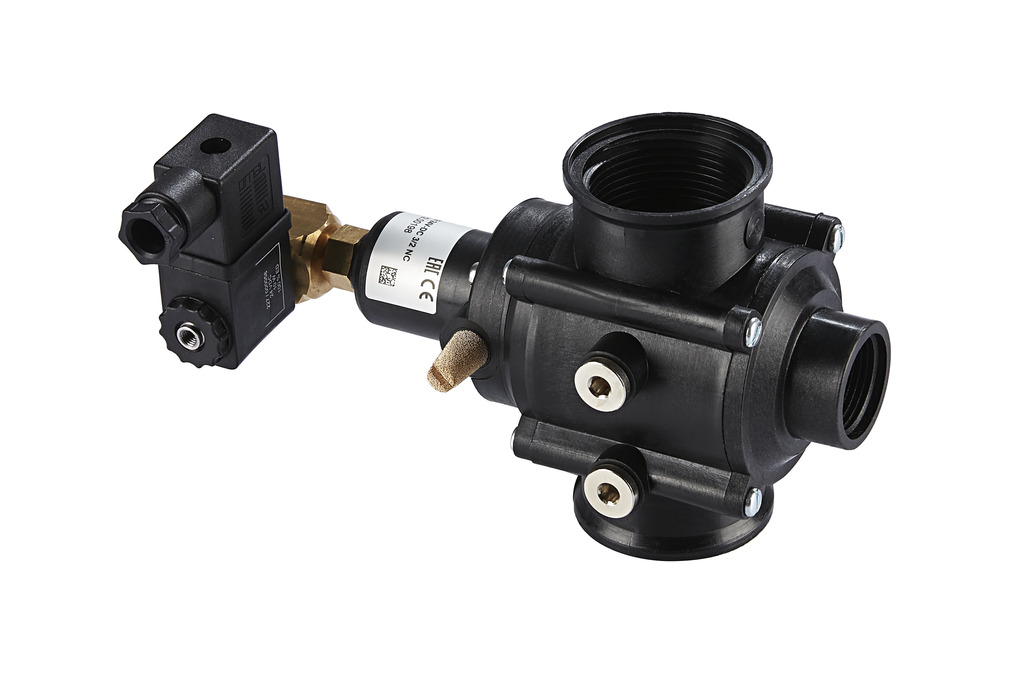

EMVP 32 24V-DC 3/2 NC
物料号: 10.05.02.00198
电磁阀EMVP,气动先导
| 公称尺寸 | 32 (mm) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 常闭 |
| 连接螺纹 | G1-1/4"-F |
| 压力范围（操作手柄压力） [bar] | bar |
| 重量 | 0.5 (kg) |

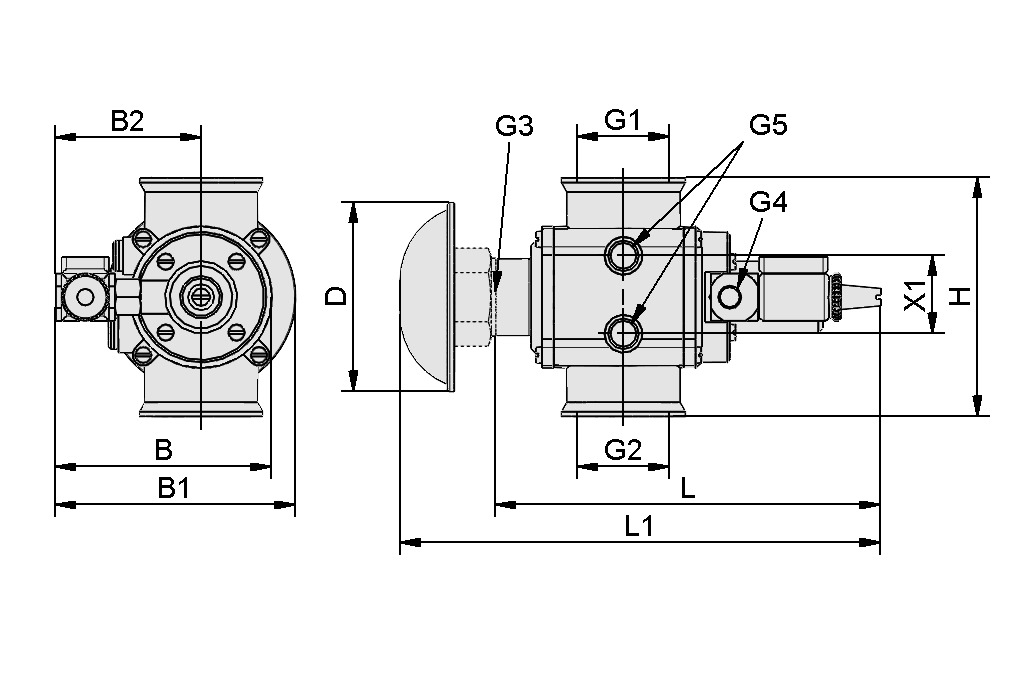

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 90.5 mm |
| B1 | 101 mm |
| B2 | 61.5 mm |
| D | 80 mm |
| G1 | G1-1/4"-F |
| G2 | G1-1/4"-F |
| G3 | G3/4-IG |
| G4 | G1/8-IG |
| H | 101 mm |
| L | 160 mm |
| L1 | 200.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 32 mm |
| 额定抽气流量 | 130 m³/h |
| 控制阀 | 常闭 |
| 额定抽气流量 | 2,166.7 l/min |
| 耗电量 DC | 0.5 W |
| 直流电压 | 24 V - 直流 |
| 关闭时间 | 300 ms |
| 重量 | 0.5 kg |
| 产品系列 | EMVP |

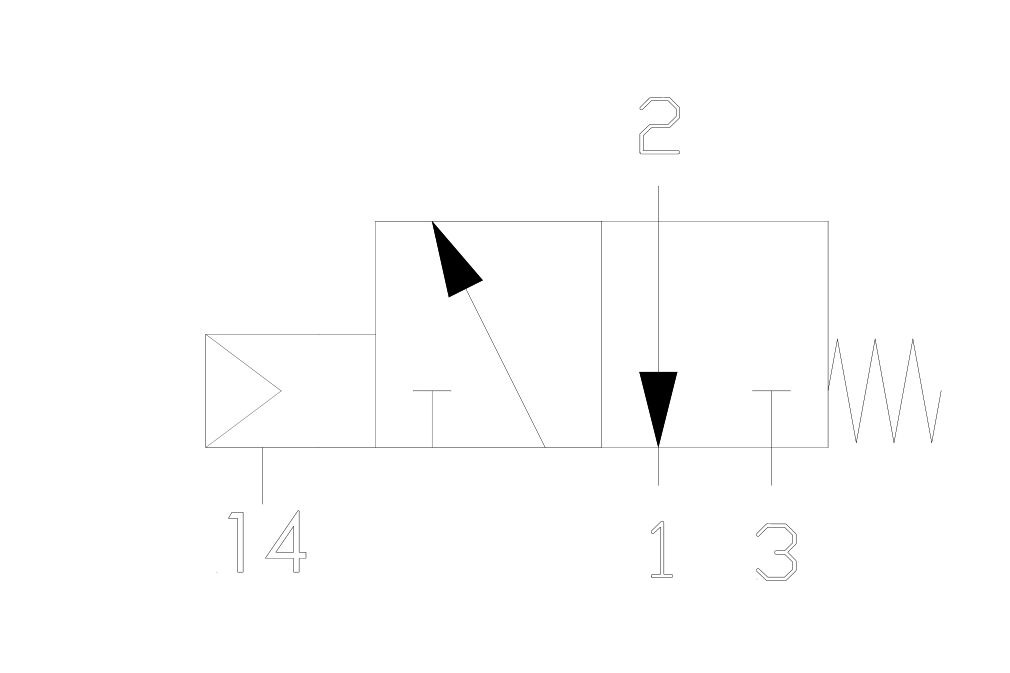

电路图
电路图
