EMVP 15 24V-DC 3/2 IMP
物料号: 10.05.02.00147
电磁阀EMVP,气动先导
| 公称尺寸 | 15 (mm) |
| Nenndurchfluss bei 0,1 bar | 39.7 (m³/h) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 双先导阀 |
| 连接螺纹 | G1/2"-F |
| 压力范围（操作手柄压力） [bar] | bar |
| 重量 | 0.55 (kg) |

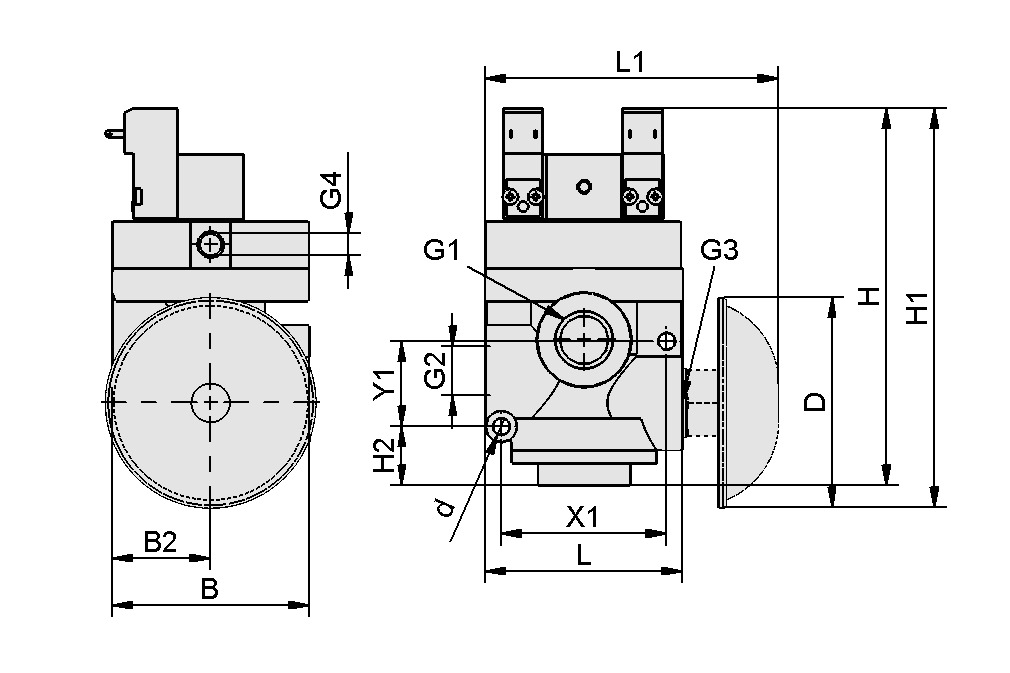

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 75 mm |
| B2 | 37.5 mm |
| d | 6.5 mm |
| D | 80 mm |
| G1 | G1/2"-F |
| G2 | G1/2"-F |
| G3 | G1/2"-F |
| G4 | G1/8"-F |
| H | 143.6 mm |
| H1 | 152.1 mm |
| H2 | 22.5 mm |
| L | 75 mm |
| L1 | 111.5 mm |
| X1 | 63 mm |
| Y1 | 32.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 15 mm |
| 控制阀 | 双先导阀 |
| Nenndurchfluss bei 0,1 bar | 39.7 m³/h |
| Nenndurchfluss bei 0,1 bar | 662 l/min |
| 压力范围（操作手柄压力） [bar] | bar |
| 耗电量 DC | 5.3 W |
| 直流电压 | 24 V - 直流 |
| 关闭时间 | 110 ms |
| 重量 | 0.55 kg |
| 产品系列 | EMVP |

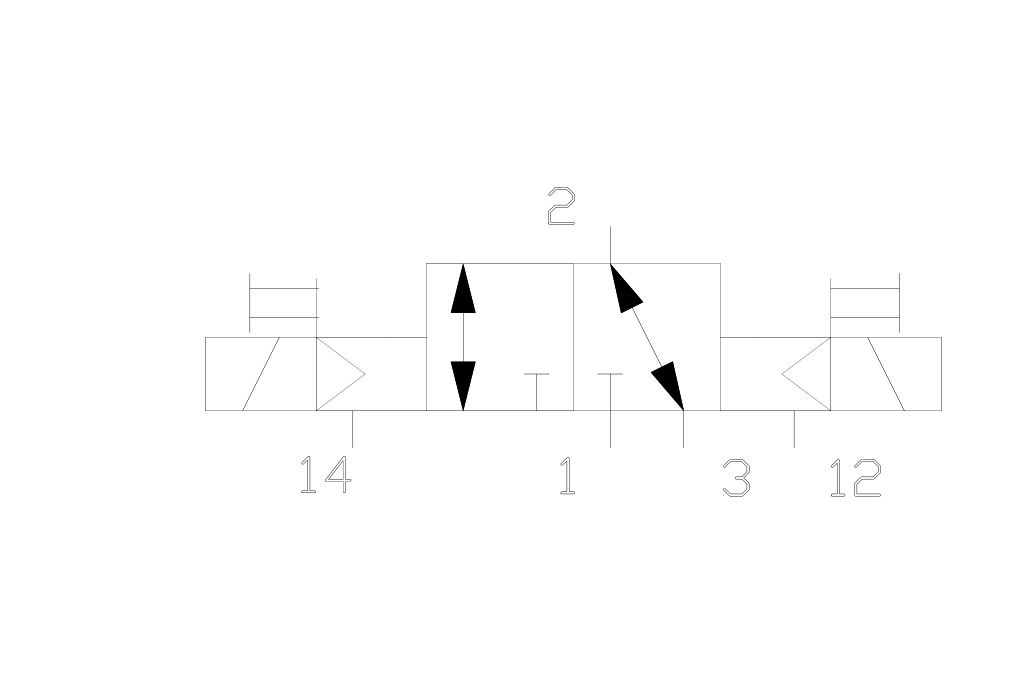

电路图
电路图
