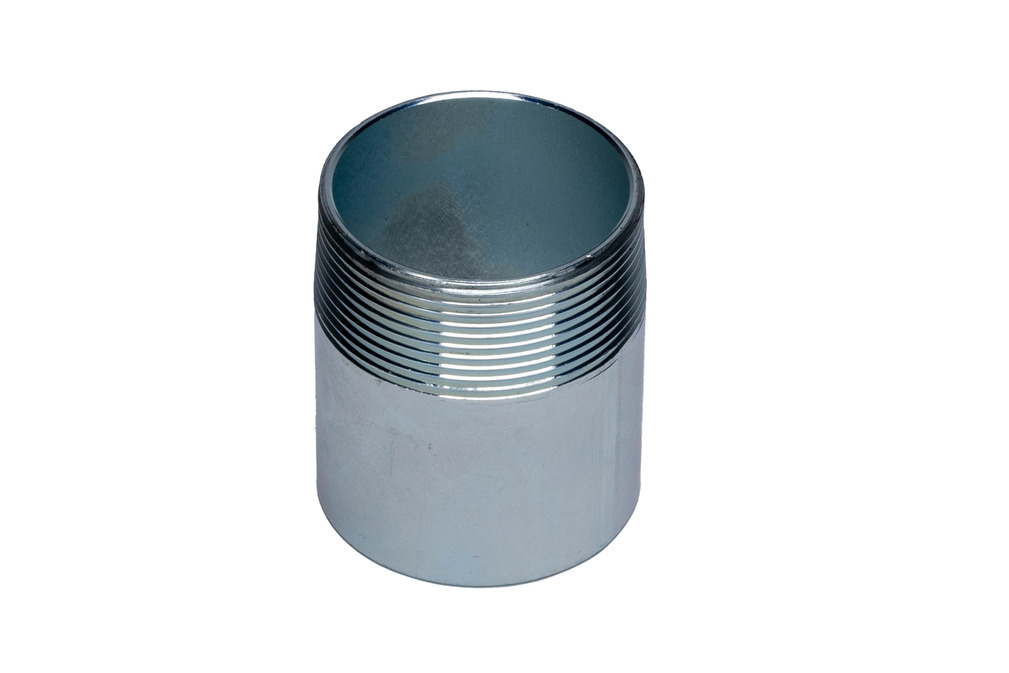

FAS 80x32 G1-1/4-AG EMVP-25+5010.05.01.00064灰尘过滤器
| 外部直径 D | 80 (mm) |
| 长度 L | 32 (mm) |
| 螺纹 G1 | G1-1/4"-M |
| 使用結構設計 | 电磁阀 |
| 尺寸 | 25+50 |

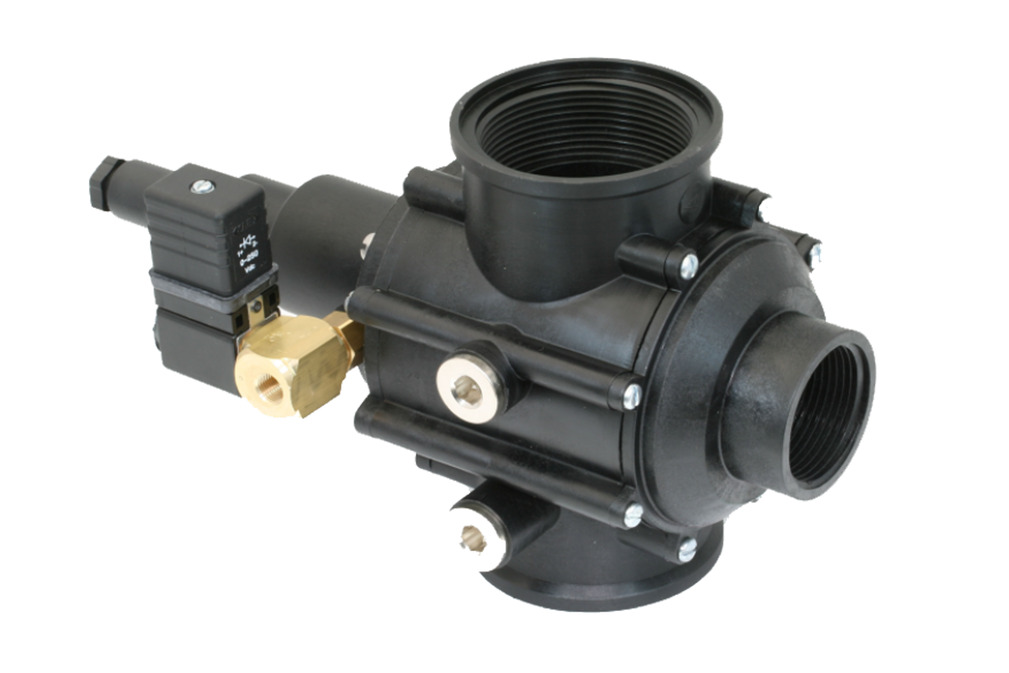

EMVP 50 24V-DC 3/2 NO
物料号: 10.05.02.00069
电磁阀EMVP,气动先导
| 公称尺寸 | 50 (mm) |
| Nenndurchfluss bei 0,1 bar | 310 (m³/h) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 常开 |
| 连接螺纹 | G2"-F |
| 压力范围（操作手柄压力） [bar] | bar |
| 重量 | 1.36 (kg) |

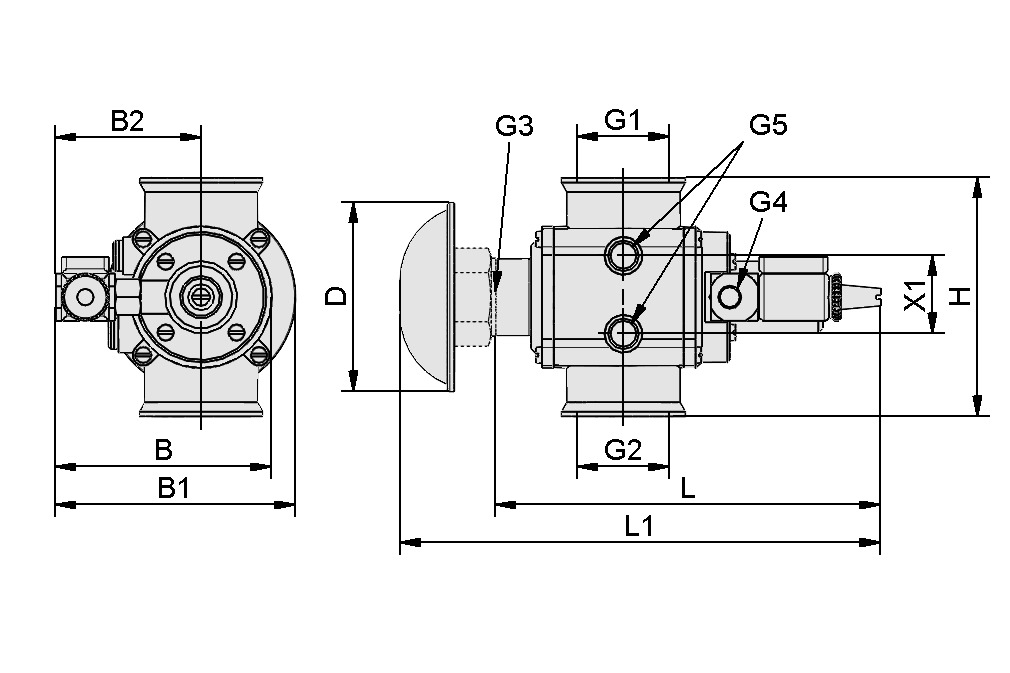

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 114 mm |
| B1 | 151 mm |
| B2 | 105.5 mm |
| D | 80 mm |
| G1 | G2"-F |
| G2 | G2"-F |
| G3 | G1-1/4"-F |
| G4 | G1/8"-F |
| G5 | G3/8"-F |
| H | 142 mm |
| L | 225 mm |
| L1 | 260 mm |
| X1 | 49 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 50 mm |
| 控制阀 | 常开 |
| Nenndurchfluss bei 0,1 bar | 310 m³/h |
| Nenndurchfluss bei 0,1 bar | 5,166.7 l/min |
| 压力范围（操作手柄压力） [bar] | bar |
| 耗电量 DC | 9.4 W |
| 直流电压 | 24 V - 直流 |
| 关闭时间 | 500 ms |
| 重量 | 1.36 kg |
| 产品系列 | EMVP |

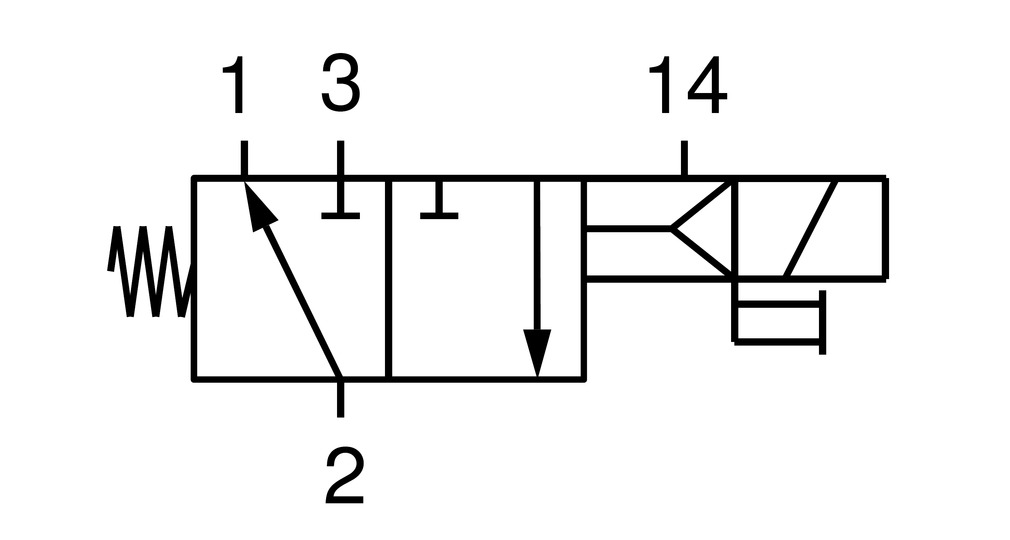

电路图
电路图
