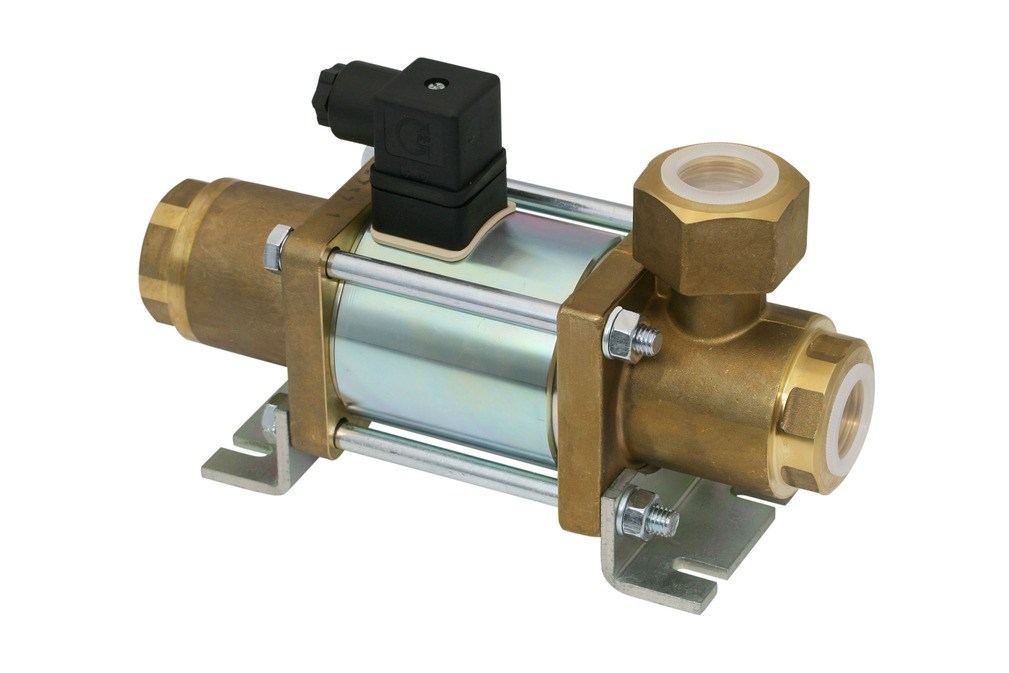

EMV 15 24V-DC 3/2 NO
物料号: 10.05.01.00072
电磁阀EMV,直控真空和压缩空气
| 公称尺寸 | 15 (mm) |
| 0.1 巴时的额定流量 | 40 (m³/h) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 常开 |
| 连接螺纹 | G3/4"-F |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 15.00 bar |
| 耗电量 DC | 45.4 (W) |
| 重量 | 4.665 (kg) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 6.5 mm |
| D | 80 mm |
| G1 | G3/4"-F |
| G2 | G3/4"-F |
| G3 | G3/4"-F |
| H | 114 mm |
| H1 | 140 mm |
| L | 209 mm |
| L1 | 211 mm |
| X1 | 133 mm |
| Y1 | 40 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 15 mm |
| 0.1 巴时的额定流量 | 667 l/min |
| 0.1 巴时的额定流量 | 40 m³/h |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 15.00 bar |
| 控制阀 | 常开 |
| 耗电量 DC | 45.4 W |
| 直流电压 | 24 V - 直流 |
| 关闭时间 | 80 ms |
| 重量 | 4.67 kg |
| 产品系列 | EMV |
