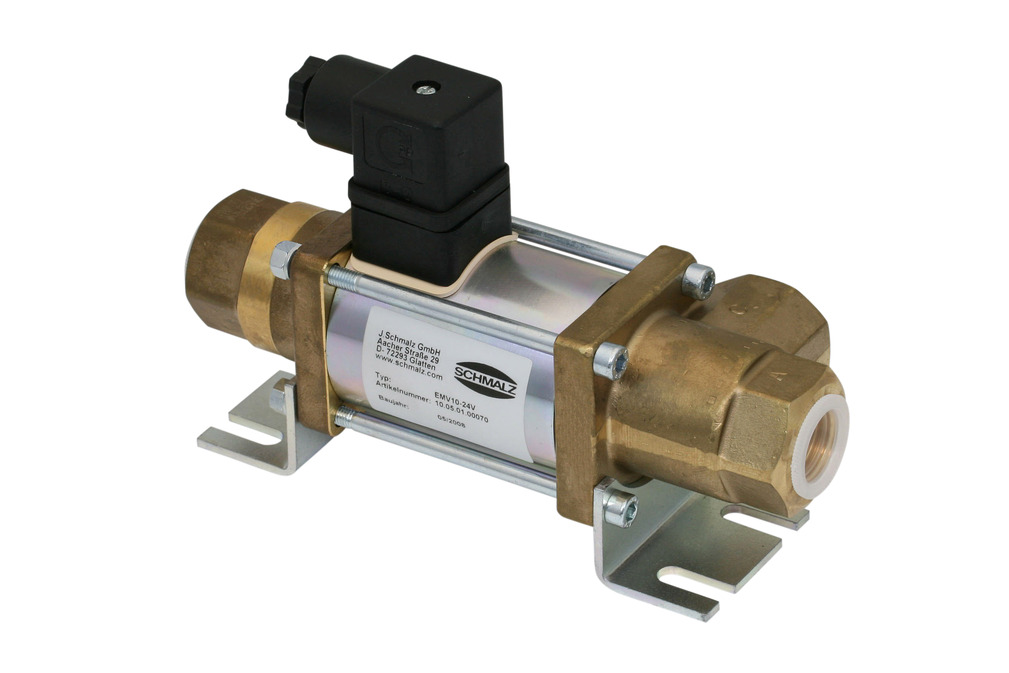

EMV 10 230V-AC 3/2 NO
物料号: 10.05.01.00071
电磁阀EMV,直控真空和压缩空气
| 公称尺寸 | 10 (mm) |
| Nenndurchfluss bei 0,1 bar | 16 (m³/h) |
| 直流电压 | 230 V - 交流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 常开 |
| 连接螺纹 | G1/2"-F |
| 压力范围（操作手柄压力） [bar] | bar |
| 重量 | 2.51 (kg) |

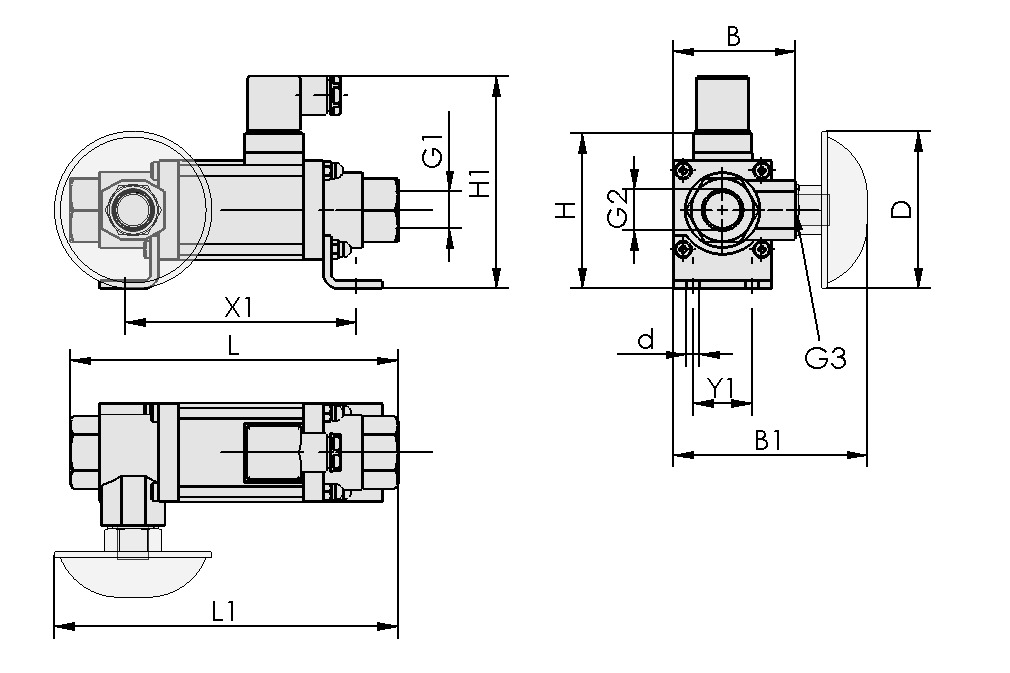

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 62 mm |
| B1 | 98.5 mm |
| d | 7 mm |
| D | 80 mm |
| G1 | G1/2"-F |
| G2 | G1/2"-F |
| G3 | G1/2"-F |
| H | 79 mm |
| H1 | 108 mm |
| L | 166.5 mm |
| L1 | 174.5 mm |
| X1 | 117.5 mm |
| Y1 | 30 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 10 mm |
| Nenndurchfluss bei 0,1 bar | 267 l/min |
| Nenndurchfluss bei 0,1 bar | 16 m³/h |
| 压力范围（操作手柄压力） [bar] | bar |
| 控制阀 | 常开 |
| 直流电压 | 230 V - 交流 |
| 关闭时间 | 40 ms |
| 重量 | 2.51 kg |
| 产品系列 | EMV |

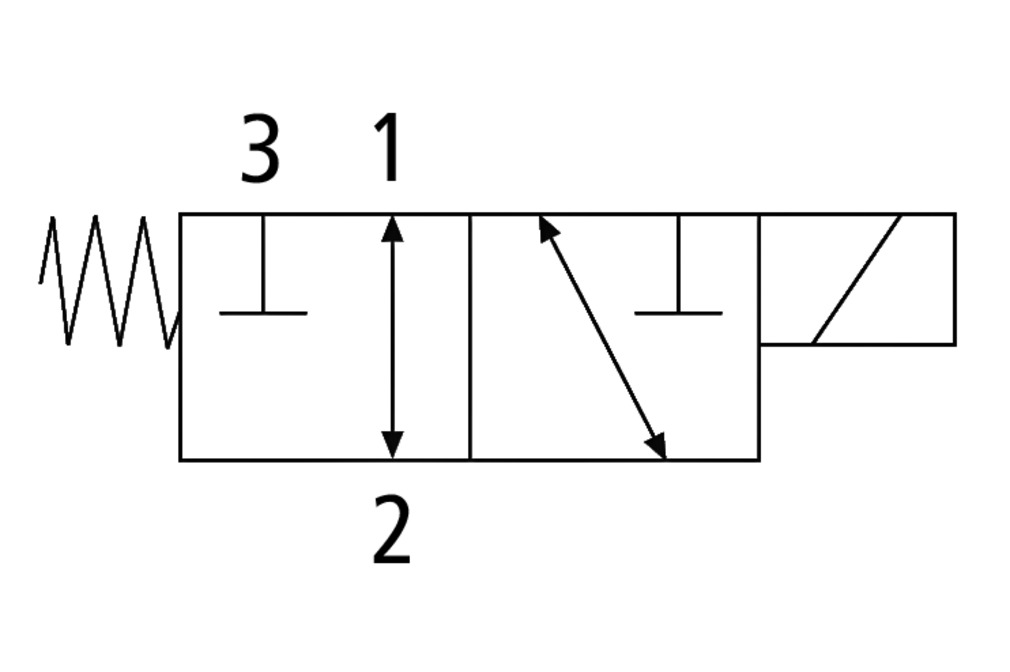

电路图
电路图
