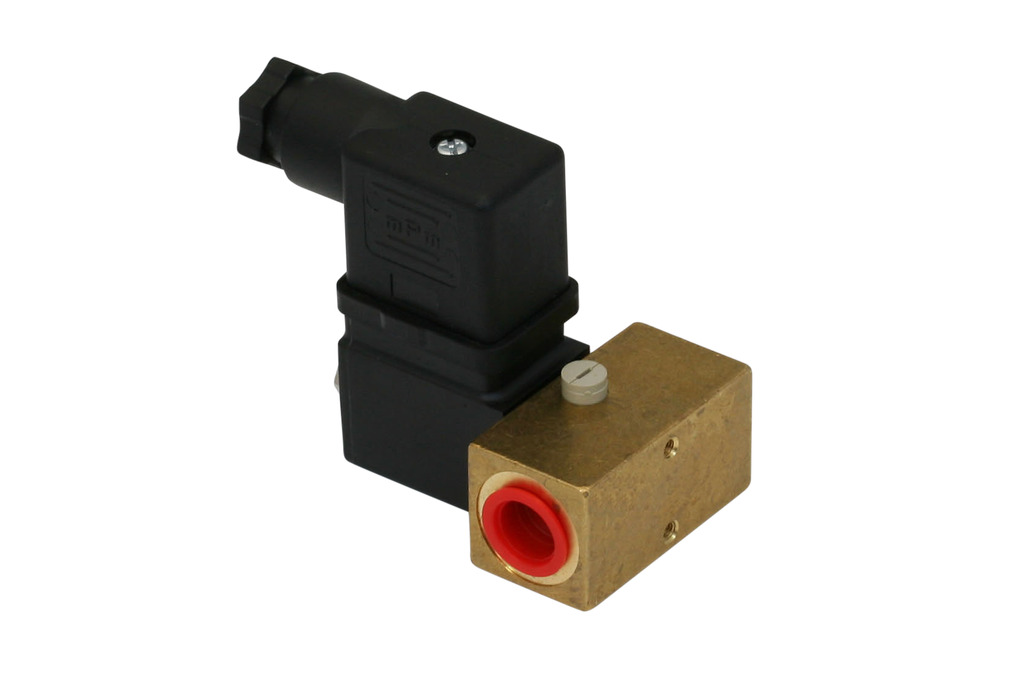

EMV 3 24V-DC 2/2 NC
物料号: 10.05.01.00066
电磁阀EMV,直控真空和压缩空气
| 公称尺寸 | 3 (mm) |
| Nenndurchfluss bei 0,1 bar | 1.3 (m³/h) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 2/2 双向阀 |
| 控制阀 | 常闭 |
| 连接螺纹 | G1/4"-F |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 9.00 bar |
| 耗电量 DC | 4.8 (W) |
| 重量 | 0.2 (kg) |

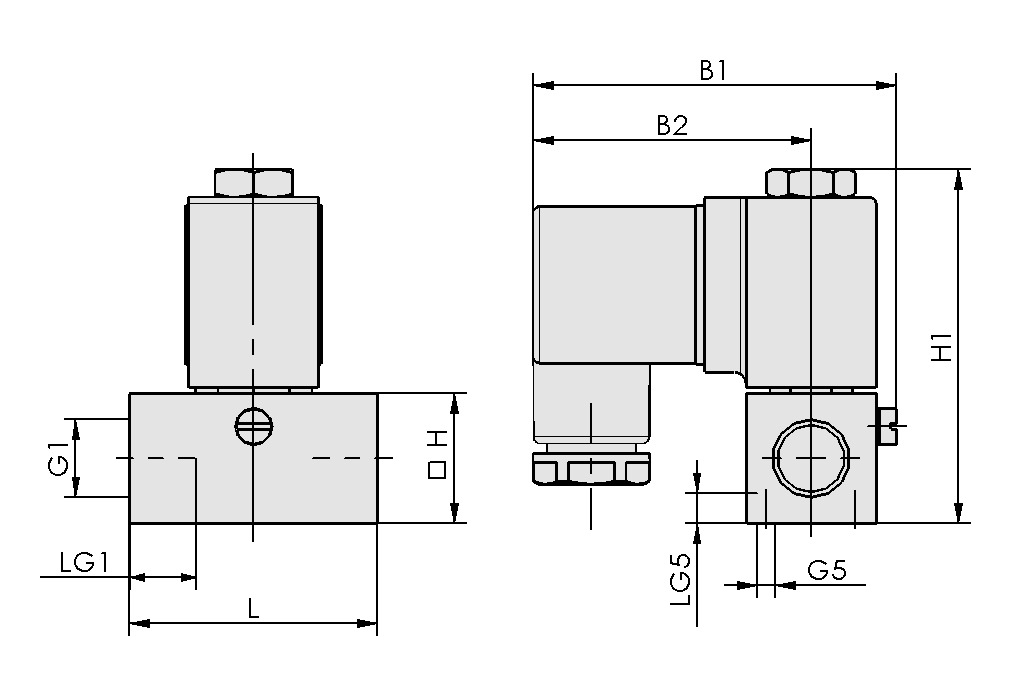

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B1 | 61.5 mm |
| B2 | 47 mm |
| G1 | G1/4"-F |
| G5 | M3-F |
| H | 22 mm |
| H1 | 60 mm |
| L | 42 mm |
| LG1 | 12 mm |
| LG5 | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 公称尺寸 | 3 mm |
| Nenndurchfluss bei 0,1 bar | 20.8 l/min |
| Nenndurchfluss bei 0,1 bar | 1.3 m³/h |
| 压力范围（操作手柄压力） [bar] | -1.00 ... 9.00 bar |
| 控制阀 | 常闭 |
| 耗电量 DC | 4.8 W |
| 直流电压 | 24 V - 直流 |
| 关闭时间 | 20 ms |
| 重量 | 0.2 kg |
| 产品系列 | EMV |

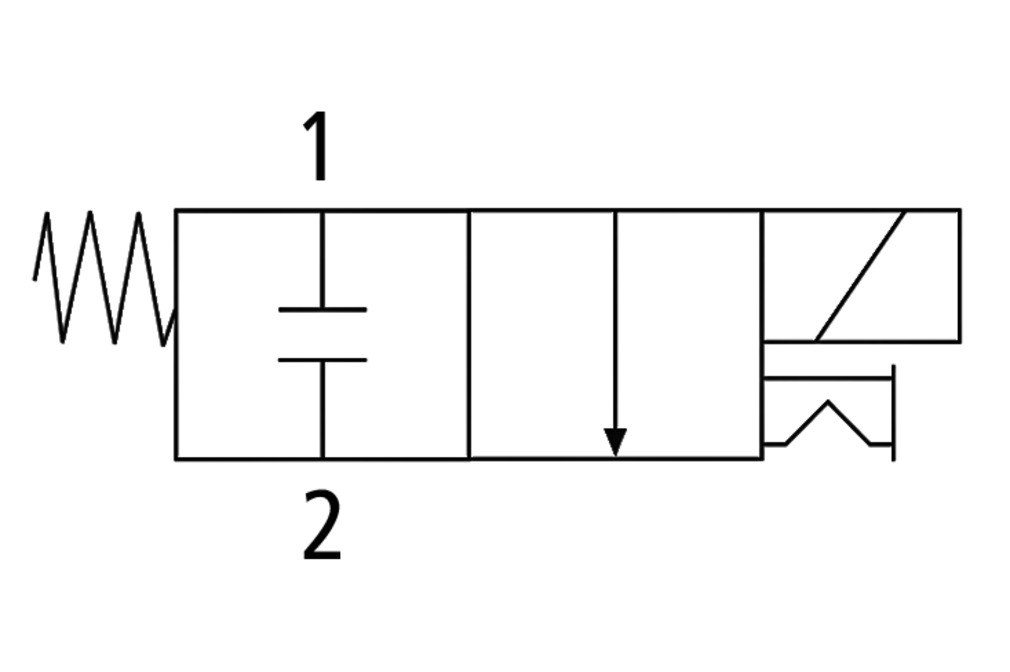

电路图
电路图
