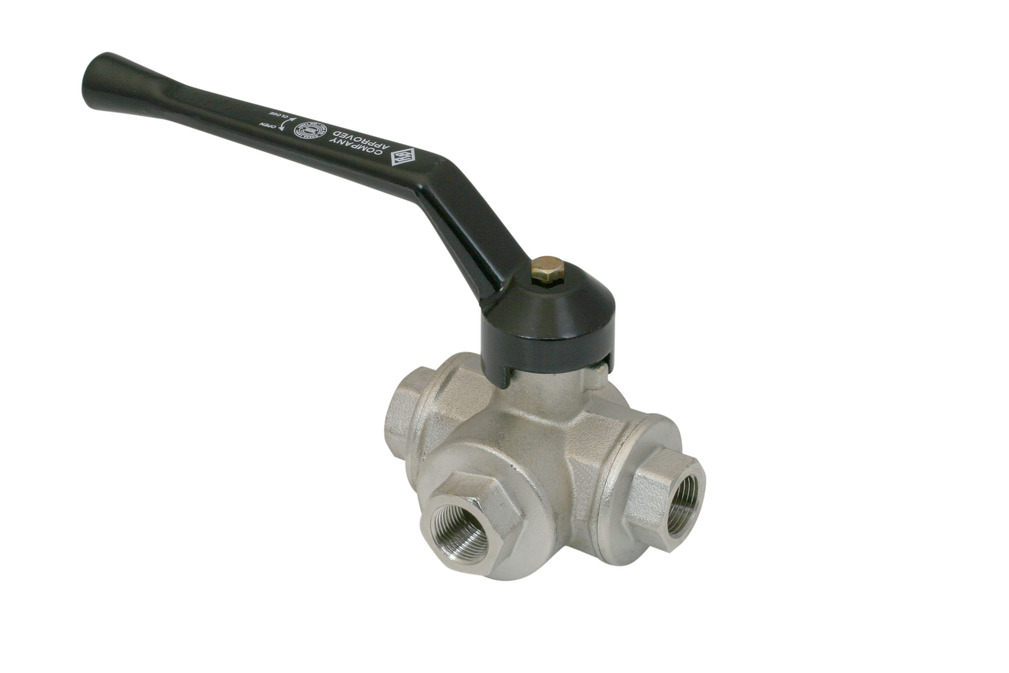

KVD 10 3/2
物料号: 10.05.08.00002
三位三通球阀,手动切换真空和压缩空气回路
公称尺寸 | 10 (mm) |
功能阀 | 3/2 通阀 |
螺纹 G1 | G3/8"-F |
压力范围(操作手柄压力) [bar] | -0.95 ... 16.00 bar |

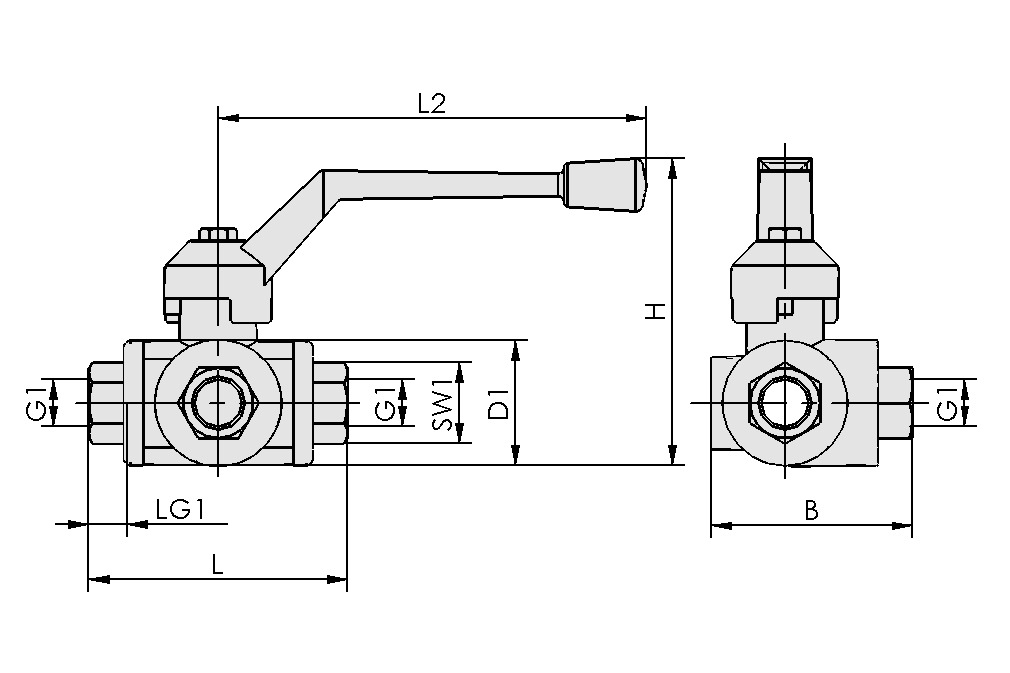

设计参数
设计参数

属性 | 价值 |
---|---|
B | 58 mm |
D1 | 39 mm |
G1 | G3/8"-F |
H | 85 mm |
L | 77 mm |
L2 | 125 mm |
LG1 | 19 mm |
SW1 | 22 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
公称尺寸 | 10 mm |
额定抽气流量 | 15 m³/h |
额定抽气流量 | 250 l/min |
重量 | 0.81 kg |
产品系列 | KVD |
