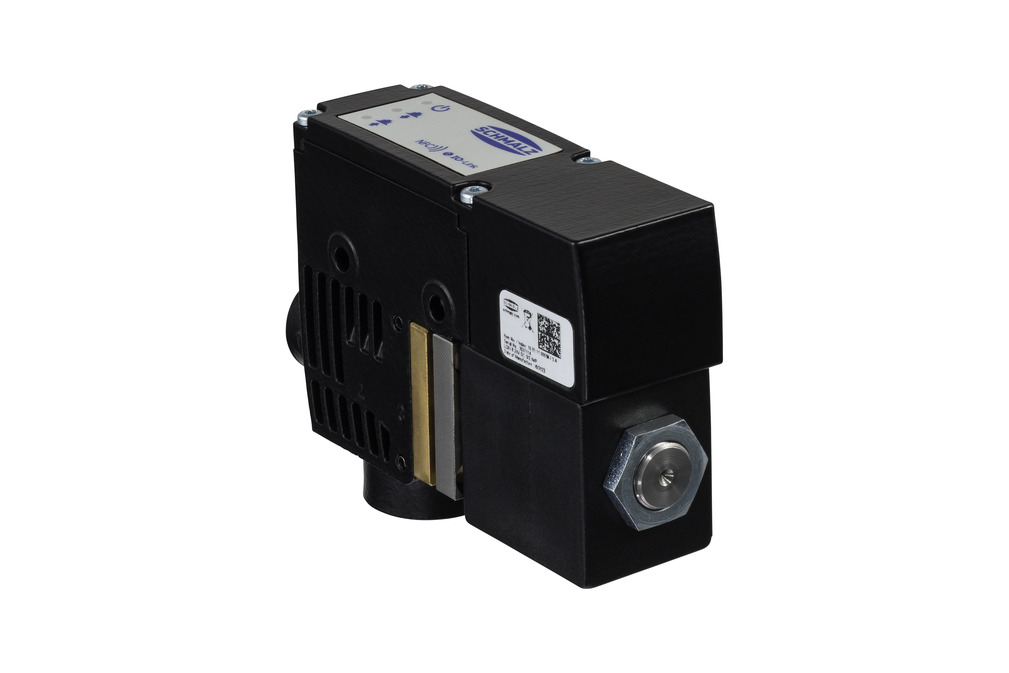

LQEi 8 24V-DC 3/2 IMP IOL-B
物料号: 10.05.11.00014
直接控制式 3/2 通紧凑型阀门，带智能过程监控功能
| 公称尺寸 | 8 (mm) |
| 控制阀 | 双先导阀 |
| 交流 | IO-Link（B类） |
| 电气的连接 | 5针M12公插头 |
| 耗电量 DC | 3.2 (W) |
| 额定抽气流量 | 6.54 (m³/h) |
| 压力范围（操作手柄压力） [bar] | -0,9 ...0.0 巴 |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 防护类型 IP | IP 40 |
| 重量 | 400 (g) |

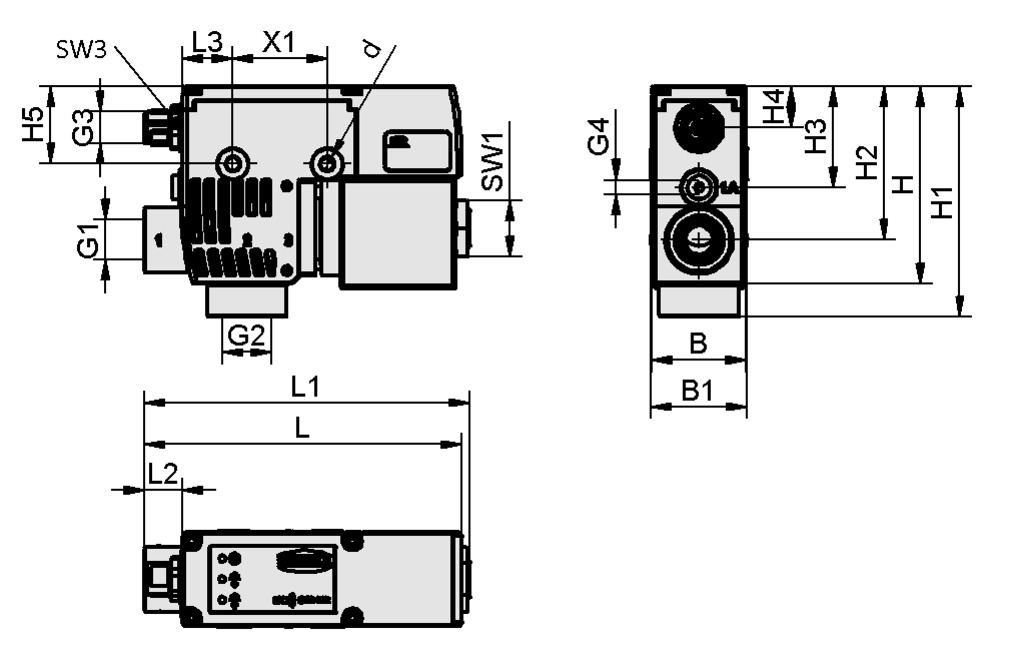

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 32 mm |
| B1 | 32.6 mm |
| d | 4.4 mm |
| G1 | G1/4"-F |
| G2 | G3/8"-F |
| G3 | M12x1-M |
| G4 | M5-F |
| H | 65.55 mm |
| H1 | 77 mm |
| H2 | 51 mm |
| H3 | 33.2 mm |
| H4 | 13.5 mm |
| H5 | 25.5 mm |
| L | 107.3 mm |
| L1 | 110.1 mm |
| L2 | 13.25 mm |
| L3 | 17 mm |
| SW1 | 19 mm |
| SW3 | 14 mm |
| X1 | 32 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 控制阀 | 双先导阀 |
| 电气的连接 | 5针M12公插头 |
| 发生器的功能 | 通气设备 |
| 压力范围（操作手柄压力） [bar] | -0,9 ...0.0 巴 |
| 额定抽气流量 | 109 l/min |
| 耗电量 DC | 3.2 W |
| 公称尺寸 | 8 mm |
| 直流电压 | 24 V - 直流 |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 防护类型 IP | IP 40 |
| 交流 | IO-Link（B类） |
| 重量 | 400 g |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件
辅料
VFT G1/4-IG 8010.07.01.00119真空过滤器，透明罩壳，可替换滤芯
| 连接 | G1/4"-F |
| 形状 | 短过滤器插件 |
| 额定抽气流量 | 110 (l/min) |
| 额定抽气流量 | 6.6 (m³/h) |
| 过滤器孔径尺寸 | 80 (µm) |
VFT G1/4-IG 10010.07.01.00120真空过滤器，透明罩壳，可替换滤芯
| 连接 | G1/4"-F |
| 形状 | 短过滤器插件 |
| 额定抽气流量 | 140 (l/min) |
| 额定抽气流量 | 8.4 (m³/h) |
| 过滤器孔径尺寸 | 100 (µm) |
VFT G3/8-IG 8010.07.01.00122真空过滤器，透明罩壳，可替换滤芯
| 连接 | G3/8"-F |
| 形状 | 长过滤器插件 |
| 额定抽气流量 | 245 (l/min) |
| 额定抽气流量 | 14.7 (m³/h) |
| 过滤器孔径尺寸 | 80 (µm) |
VFT G3/8-IG 10010.07.01.00123真空过滤器，透明罩壳，可替换滤芯
| 连接 | G3/8"-F |
| 形状 | 长过滤器插件 |
| 额定抽气流量 | 290 (l/min) |
| 额定抽气流量 | 17.4 (m³/h) |
| 过滤器孔径尺寸 | 100 (µm) |
STV-GE G1/4-AG 810.08.02.00207管接直螺纹插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 13.9 (mm) |
| 长度 L | 17.8 (mm) |
STV-GE G1/4-AG 1010.08.02.00251管接直螺纹插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 16.5 (mm) |
| 长度 L | 23.4 (mm) |
STV-GE G1/4-AG 1210.08.02.00208管接直螺纹插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 12 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 19.5 (mm) |
| 长度 L | 29 (mm) |
STV-GE G3/8-AG 810.08.02.00237管接直螺纹插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 14.6 (mm) |
| 长度 L | 17.4 (mm) |
STV-GE G3/8-AG 1010.08.02.00252管接直螺纹插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 16.5 (mm) |
| 长度 L | 20.1 (mm) |
STV-GE G3/8-AG 1210.08.02.00209管接直螺纹插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 12 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 19.5 (mm) |
| 长度 L | 23.6 (mm) |
STV-W G1/4-AG 1010.08.02.0025490度真空管接插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 27.2 (mm) |
STV-W G1/4-AG 1210.08.02.0016290度真空管接插头
| 螺纹 G1 | G1/4"-M |
| 软管外直径 | 12 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 34.5 (mm) |
STV-W G3/8-AG 810.08.02.0023690度真空管接插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 8 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 23.7 (mm) |
STV-W G3/8-AG 1010.08.02.0025590度真空管接插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 35.1 (mm) |
STV-W G3/8-AG 1210.08.02.0016390度真空管接插头
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 12 (mm) |
| 材料 | 镀镍 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 长度 L | 34.1 (mm) |
VSL 8-6 PU MI-TR10.07.09.00003真空压缩空气管
| 外部直径 D | 8 (mm) |
| 内径 d | 6 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 45 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 10-7 PU MI-TR10.07.09.00084真空压缩空气管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 85 °C |
| 颜色 | 乳白色透明 |
VSL 12-9 PU MI-TR10.07.09.00037真空压缩空气管
| 外部直径 D | 12 (mm) |
| 内径 d | 9 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 70 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 | 2000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
