SC 050-AR G1/4-AG MOD10.01.06.03741吸盘接头，"SchmalzConnector"型
| 连接类型 | 050-AR |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 26.5 (mm) |
| 装配长度 | 7.2 (mm) |
| 公称直径 dn | 6.1 (mm) |

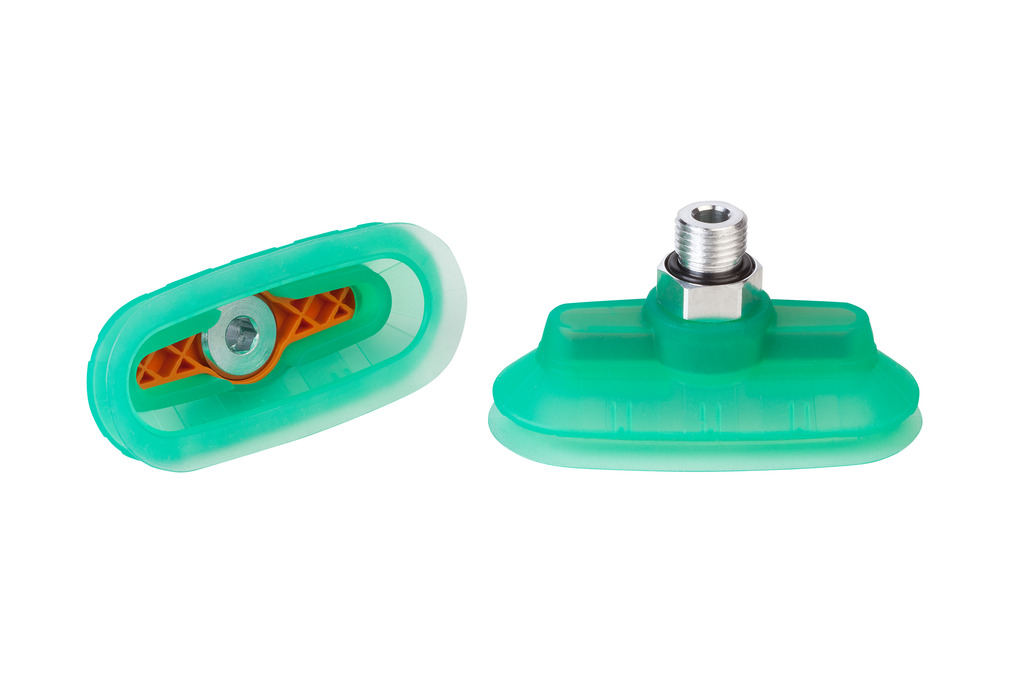

SPOB1f 80x35 SI-55 G1/4-AG
物料号: 10.01.06.03740
波纹吸盘（椭圆），高速动态搬运表面弧形、油性工件
| 尺寸（长 x 宽） | 80 x 35 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹 G1 | G1/4"-M |
| 吸盘折数 | 1.5 |

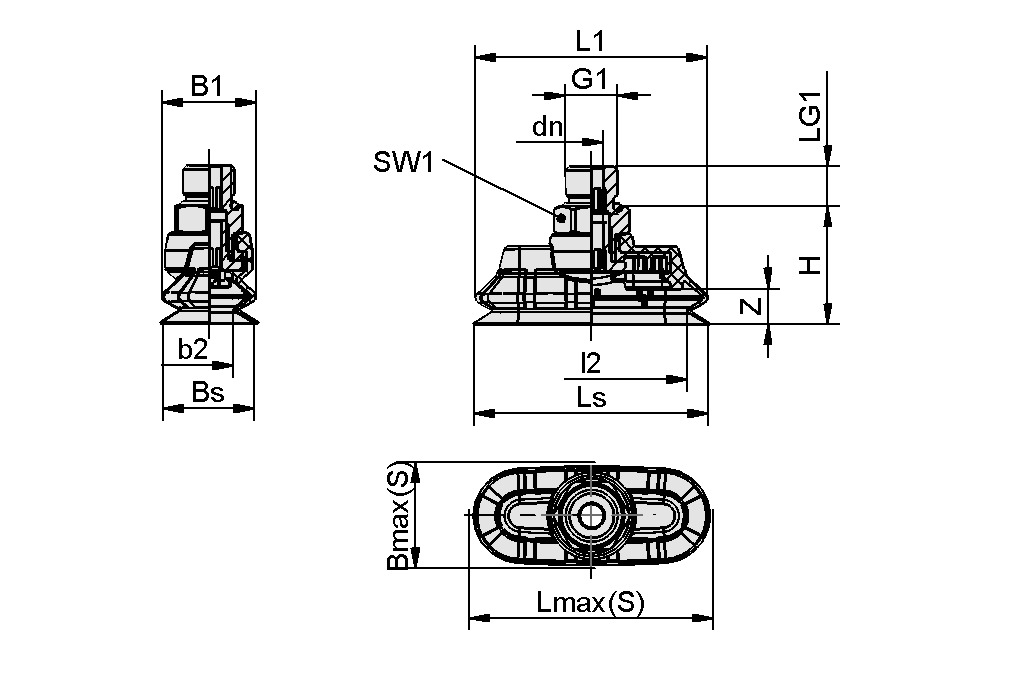

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| b2 | 21 mm |
| B1 | 35 mm |
| 最大值（S） | 38 mm |
| Bs | 34.5 mm |
| dn | 6.1 mm |
| G1 | G1/4"-M |
| H | 34.2 mm |
| l2 | 66 mm |
| L1 | 80 mm |
| LG1 | 10 mm |
| Lmax.(S) | 83 mm |
| Ls | 79.5 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 11 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 零下 200 毫巴时的吸力 | 24.9 N |
| 零下 400 毫巴时的吸力 | 49.8 N |
| 吸力（-600 mbar） | 74.7 N |
| 卷数 | 26.12 cm³ |
| 最小工件宽度 | 30 mm |
| 软管直径（建议）d | 8 mm |
| 尺寸（长 x 宽） | 80 x 35 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 25.6 g |
| 产品系列 | SPOB1f |
文件
文件
备件
SPOB1f 80x35 SI-55 SC050-AR10.01.06.03627波纹吸盘（椭圆），1.5折，告诉动态搬运纸箱和刚性包装
| 尺寸（长 x 宽） | 80 x 35 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 1.5 |
辅料
