真空吸盘SPOB1f(橡胶件+吸盘连接件)和内置固定垫片经装配成一体后供货。如您希望各部件到货时未经装配成一体,请按照以下步骤进行订购:

请稍后再试,或联系当地联系人。

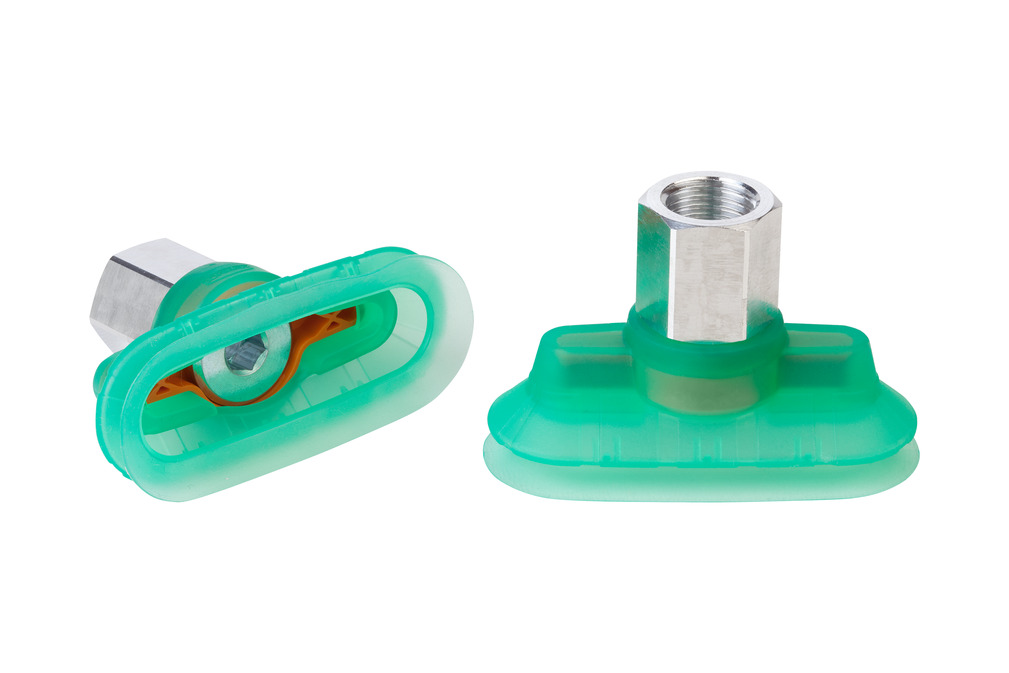

SPOB1f 60x25 SI-55 G1/4-IG

物料号: 10.01.06.03737

波纹吸盘(椭圆),高速动态搬运表面弧形、油性工件

尺寸(长 x 宽)60 x 25
吸盘胶皮材料硅树脂 SI
材料硬度[邵氏 A]55 (Shore A)
螺纹 G1G1/4"-F
吸盘折数1.5
设计参数

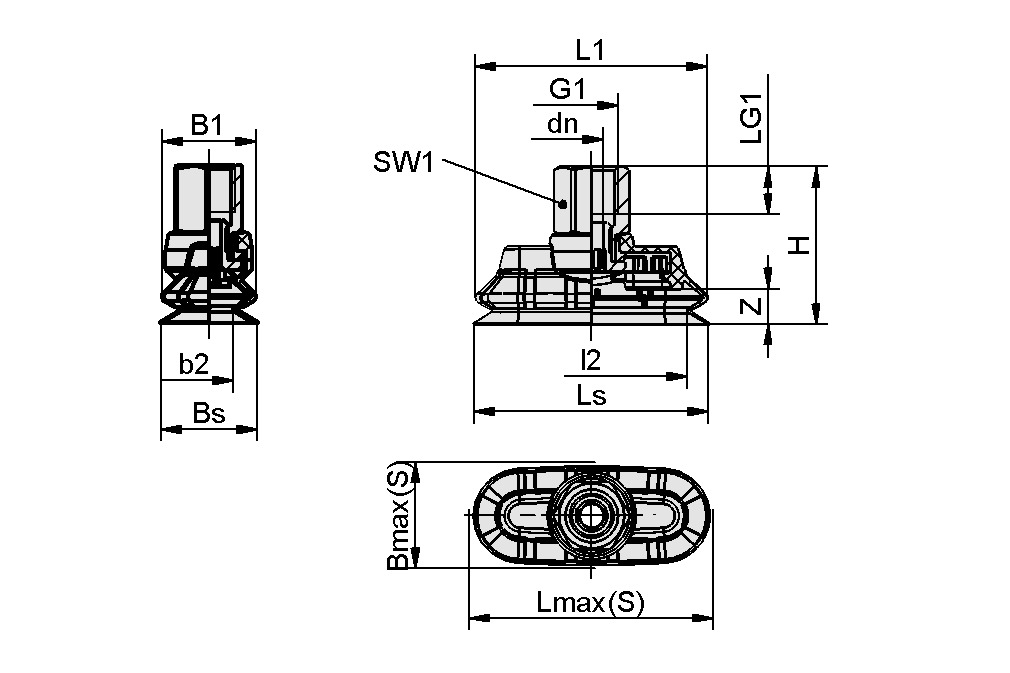

Design image
属性 价值
b2 13.8  mm
B1 25  mm
最大值(S) 27  mm
Bs 24.5  mm
dn 6.1  mm
G1 G1/4"-F
H 40.2  mm
l2 48.8  mm
L1 60  mm
LG1 12  mm
Lmax.(S) 62  mm
Ls 59.5  mm
SW1 17  mm
Z(吸盘行程) 9  mm
技术参数
属性 价值
零下 200 毫巴时的吸力 12.2  N
零下 400 毫巴时的吸力 24.4  N
吸力(-600 mbar) 36.6  N
卷数 11.54  cm³
最小工件宽度 20  mm
软管直径(建议)d 8  mm
尺寸(长 x 宽) 60 x 25
吸盘折数 1.5
吸盘胶皮材料 硅树脂 SI
材料硬度[邵氏 A] 55  Shore A
重量 20.3  g
产品系列 SPOB1f
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
