PSPF 33 SI-30/55 SC08010.01.06.055022K球吸盘（圆形），用于薄。
不稳定的和充满液体的
小袋包装
| 尺寸 | 33 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 30 (Shore A) |
| 材料硬度 | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 3.5 |
PSPF 33 SI-30/55 G1/4-IG
物料号: 10.01.06.05590
波纹管吸水垫（圆形），用于不稳定和 和固有的稳定的小袋包装
| 尺寸 | 33 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 30 (Shore A) |
| 材料硬度 | 55 (Shore A) |
| 真空连接 | G1/4"-F |
| 吸盘折数 | 3.5 |

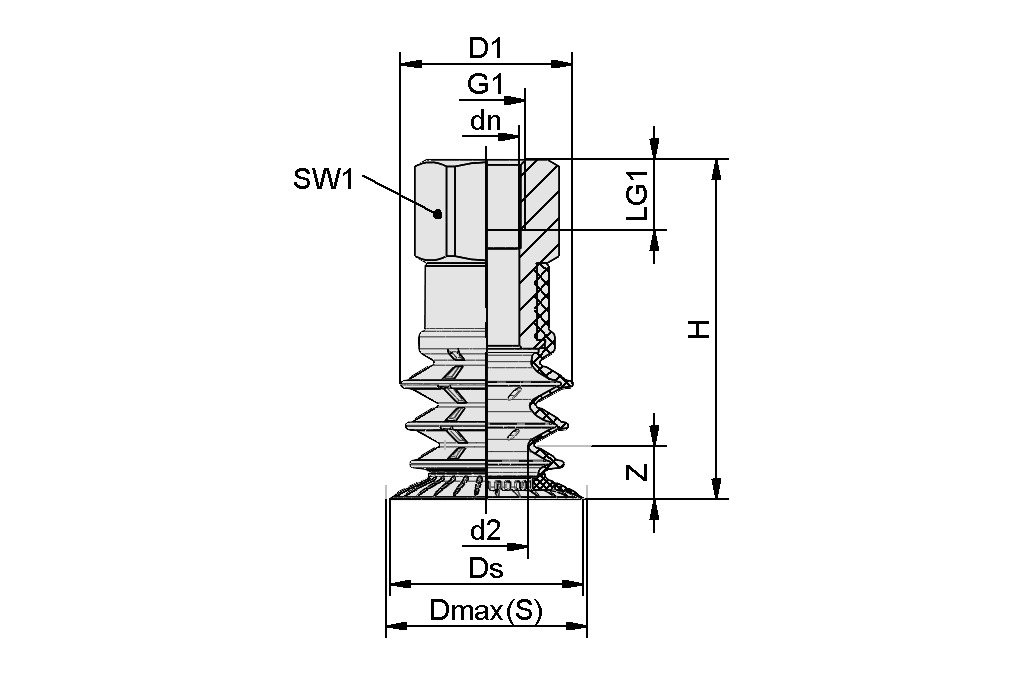

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Z（吸盘行程） | 14.5 mm |
| d2 | 14 mm |
| dn | 11 mm |
| 最大值（S） | 33.5 mm |
| Ds | 33 mm |
| G1 | G1/4"-F |
| G1 | G1/4-IG |
| H | 57.5 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 3.5 |
| 尺寸 | 33 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 吸力（-600 mbar） | 24 N |
| 产品系列 | PSPF |
| 卷数 | 7.5 cm³ |
文件
文件
备件
SC 080 G1/4-IG10.01.06.03271吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G1/4"-F |
| 长度 L1 | 32 (mm) |
| 装配长度 | 17.5 (mm) |
| 公称直径 dn | 11 (mm) |
