FGC 40 NBR-55 SC08010.01.06.04863波纹管吸盘（圆形） f．物流应用。
用于处理广泛的
工件范围
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 接头系列 | SC080 |
| 吸盘折数 | 4.5 |
FSGC 40 NBR-55 G3/8-AG
物料号: 10.01.06.05654
波纹管吸水垫（圆形），用于物流 应用于处理一个 工件范围广
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 真空连接 | G3/8"-M |
| 吸盘折数 | 4.5 |

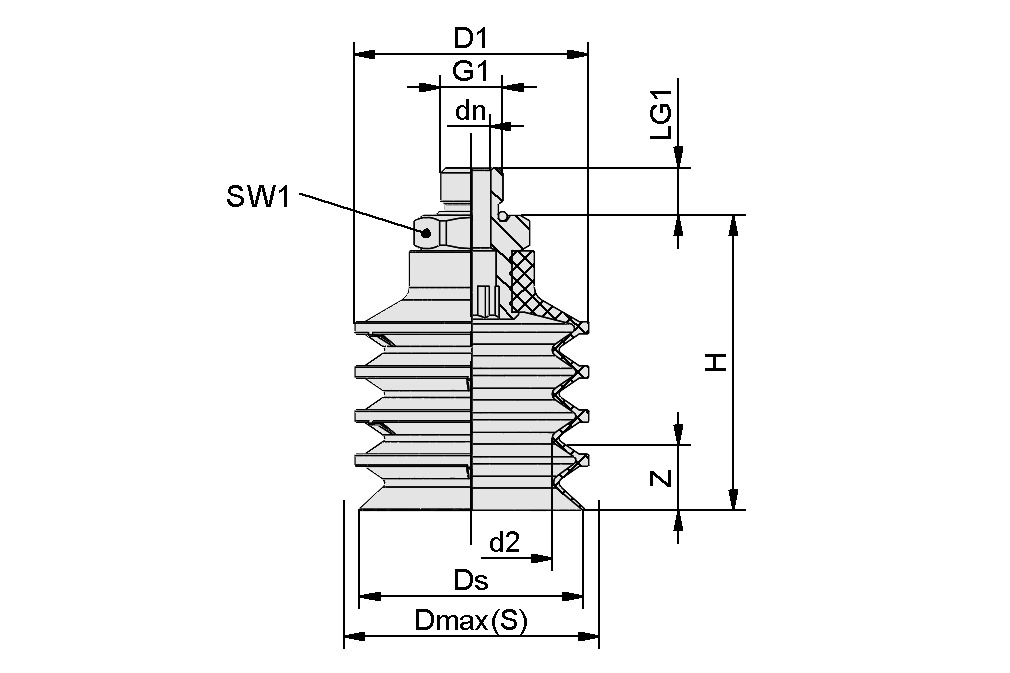

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Z（吸盘行程） | 25 mm |
| H | 54.5 mm |
| 真空连接 | G3/8"-M |
| D1 | 39 mm |
| d2 | 27.5 mm |
| Ds | 39 mm |
| 最大值（S） | 41 mm |
| dn | 10.3 mm |
| G1 | G3/8"-M |
| G1 | G3/8-AG |
| LG1 | 10 mm |
| SW1 | 22 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 4.5 |
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR |
| 吸力（-600 mbar） | 35 N |
| 产品系列 | FSGC |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 螺纹接头材料 | 铝 |
| 脱模力（实际值） | 37 N |
| 卷数 | 29.1 cm³ |
| 软管直径（建议）d | 9 mm |
文件
文件
备件
SC 080 G3/8-AG10.01.06.02593吸盘接头，"SchmalzConnector"型
| 连接类型 | 080 |
| 真空连接 | G3/8"-M |
| 长度 L1 | 32 (mm) |
| 装配长度 | 7.5 (mm) |
| 公称直径 dn | 10.3 (mm) |
